Fauteuil/chaise pour douche/toilettes Ocean / Ocean XL

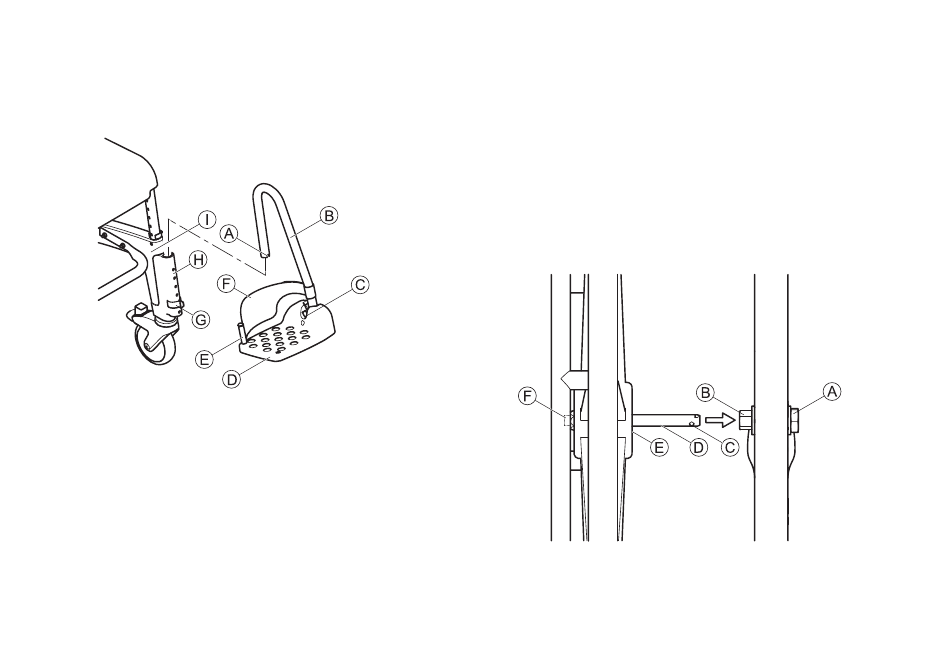

Réglage des repose-pieds
!
IMPORTANT
▸ Les repose-pieds gauche et droit se règlent de la même
manière.
1. Poussez le repose-pied
guide à l´avant de la pièce latérale
H
s´enclenche sur l´ergot du clip G. Le repose-pied ne peut plus être
tourné sur le côté.
Réglage de la hauteur des repose-pieds
1. Soulevez légèrement le repose-pied B.
2. Retirez le clip et repoussez-le dans la position souhaitée. Si be-
G
soin est, retirez un peu plus le repose-pied pour procéder.
3. Poussez le repose-pied vers le bas jusqu´à ce que la rainure
s´enclenche dans l´ergot du clip.
4. Réglez le deuxième repose-pied à la hauteur souhaitée, comme
indiqué.
38
avec la palette repose-pied
B
jusqu´à ce que la rainure
I
Réglage de l´inclinaison des palettes repose-pieds
!
IMPORTANT
L´inclinaison des palettes est possible à modifier en continu.
▸ Réglez les repose-pieds droit et gauche exactement de la
même manière.
1. Desserrez la vis à tête à six pans creux
d´une clé hexagonale numéro 4.
2. Tournez la palette
3. Resserrez la vis à tête à six pans creux.
4.3 Montage/Retrait des roues pour déplacement
manuel (en option)
dans le
D
A
A
Montage et installation
de la palette au moyen
C
dans la position souhaitée.
D
