REVÊTEMENT EN CERAMIQUE
C
B
A
fig. 2
A
C
B
46
B
fig. 3
D
B
D
1) VERSION AVEC CÔTÉS ET DESSUS EN
CÉRAMIQUE
Fig. 1

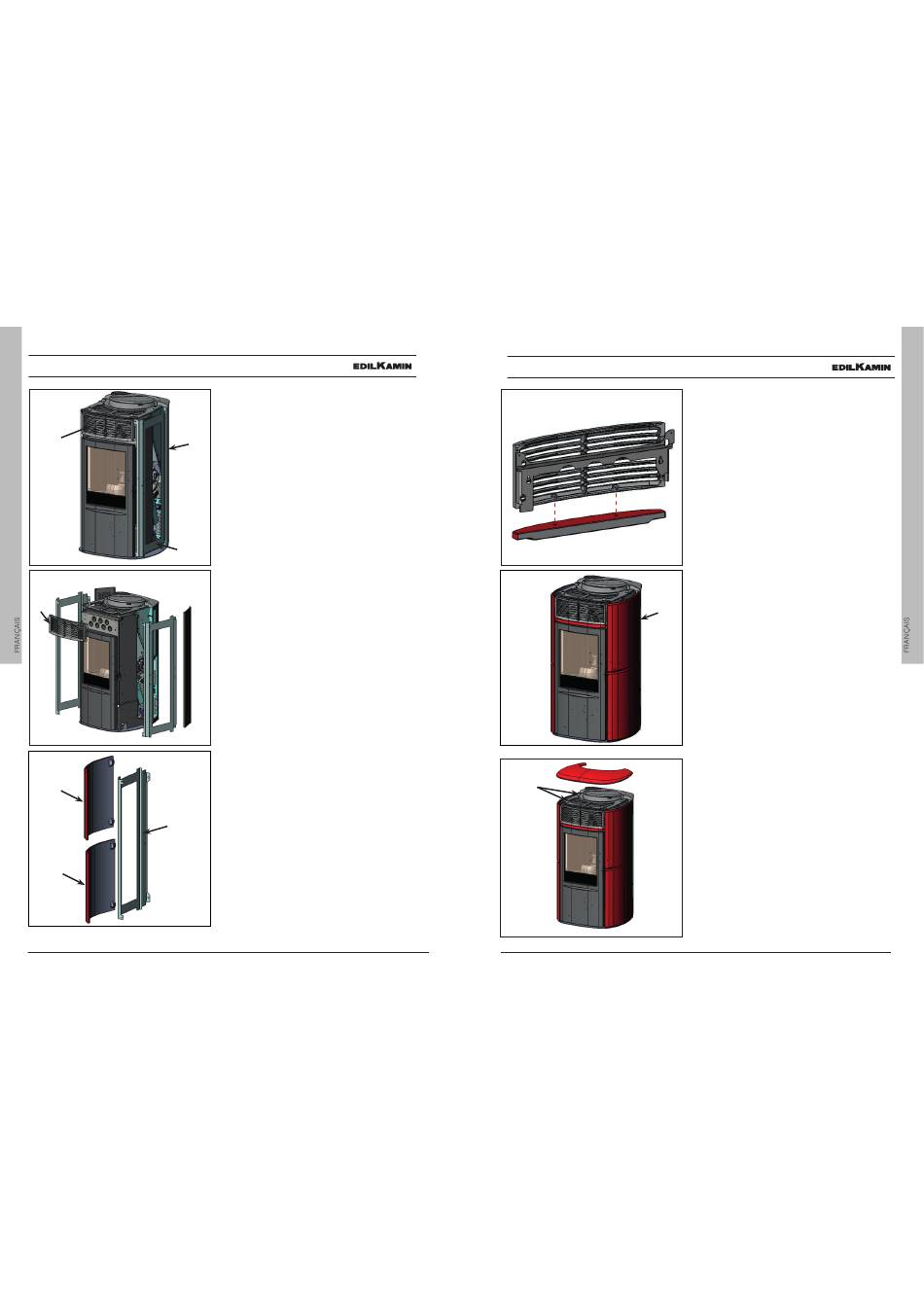

Le poêle est livré (fig. 1) avec les composants externes
déjà installés:
A
• côtés latéraux arrière métalliques (A)
• cadres métalliques pour la fixation des éléments latéraux
en céramique (B)
• grille supérieure en fonte (C).
Les pièces indiquées ci-dessous sont en revanche embal-
lées à part.
• 4 éléments latéraux en céramique (D - fig. 3)
• 1 élément supérieur horizontal en céramique (E - fig. 7)
• 1 top en céramique(F - fig. 9)
• 16 goujons moletés M4
• 16 rondelles M5
• 4 tampons en caoutchouc (M)
• 4 rondelle en cuivre
• 2 vis T.E. M6x10
Pour le montage, procéder de la manière sui-
vante:
Fig. 2
Retirer les deux côtés latéraux arrière métalliques (A) fixés
à la structure au moyen de vis.
Démonter les cadres métalliques (B) en desserrant les vis.
Retirer la grille supérieure (C) en fonte fixée à la structure
au moyen de vis.
Fig. 3
Appliquer sur les cadres métalliques (B) les éléments
verticaux en céramique (D), en utilisant les trous prévus à
cet effet ainsi que les goujons moletés M4 et les rondelles
fournis.
INSTALLATEUR
REVÊTEMENT EN CERAMIQUE
fig. 4
VUE ARRIÈRE
C
E
fig. 5
C+E
A
B+D
B+D
fig. 6
F
M
INSTALLATEUR
Fig. 4
Fixer l'insert céramique supérieur horizontal (E) à la grille
en fonte supérieur (C)en utilisant les deux vis M6x10 en
dotation
Fig. 5
Monter sur la structure les éléments verticaux en céramique
(D) accompagnés des cadres étriers métalliques (B) précé-
demment démontés du poêle.
Monter sur la structure l'élément supérieur horizontal en
céramique (E) accompagné de la grille en fonte supérieure
(C) précédemment démontés du poêle.
Enfin, remonter les deux côtés latéraux arrière métalliques
(A) précédemment démontés du poêle.
Fig. 6
Installer les caoutchoucs dans les logements du top en
fonte (M) ensemble à les rondelles en cuivre fournie en do-
tation. Positionner le top en céramique (F) sur les appuies.
