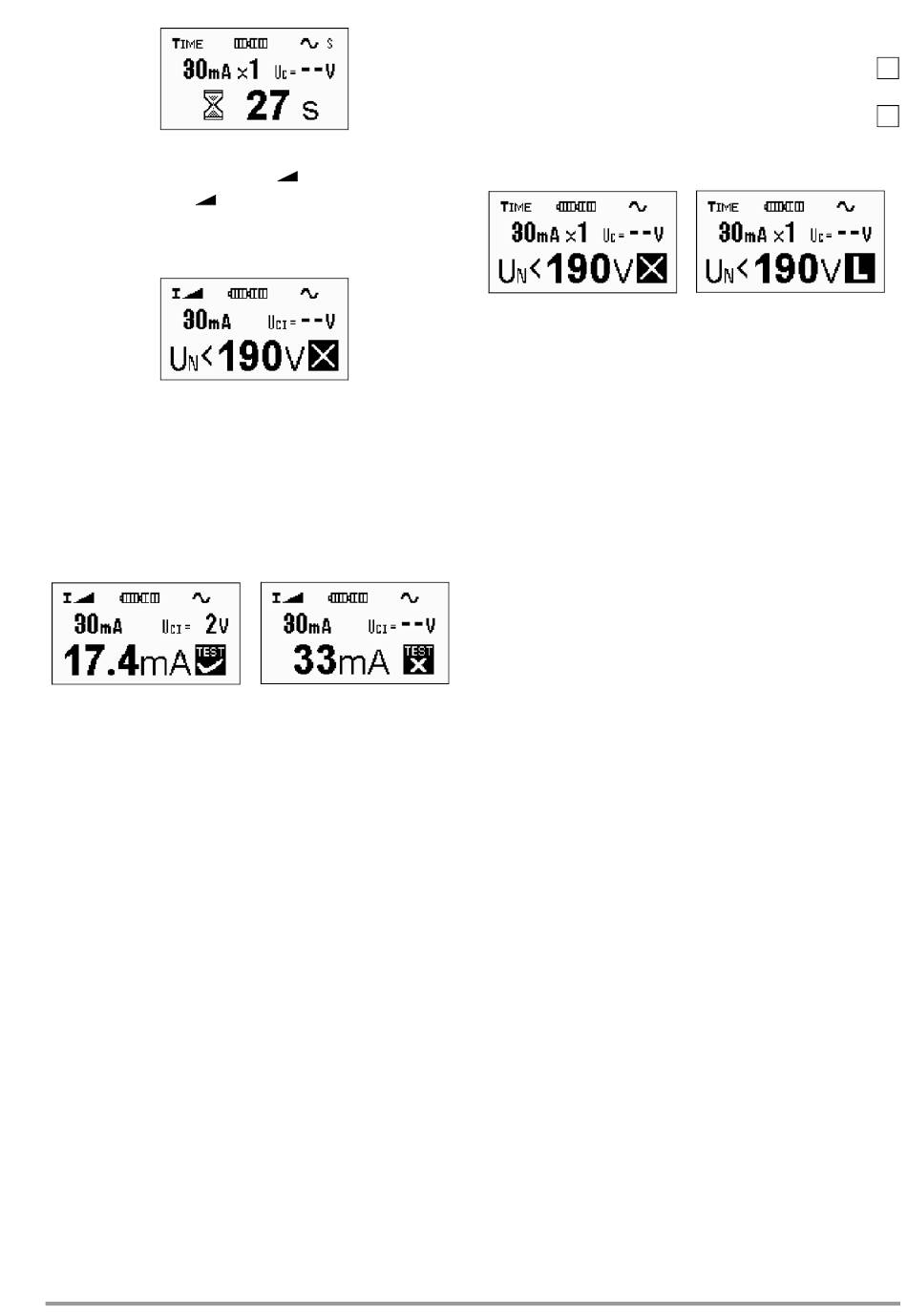

Figure 3.18 Exemple : Attente lors de la mesure de RCD sélectifs
3.4.3 Courant de déclenchement I
➭ Réglez la fonction I
➭ Réglez le courant différentiel avec la touche IΔN.
➭ Réglez le type du RCD (disjoncteur FI) avec la touche TYPE.
Figure 3.19 Réglage de la mesure du courant de déclenchement
➭ Raccordez l'appareil à L et PE derrière le RCD à mesurer
(disjoncteur FI) comme représenté sur Figure 3.13.
➭ Une fois la valeur de la tension stabilisée U
vement sur la touche START pour démarrer la mesure.
Le résultat est présenté de la manière suivante dès la mesure
achevée :
Figure 3.20 Résultat de la
mesure du cou-
rant de déclen-
chement
Uc (Ucontact) à la valeur de la tension de contact
➭ Retirez l'appareil de contrôle du RCD à tester.
GMC-I Messtechnik GmbH
en appuyant sur la touche FUNC.
, appuyez briè-
L-PE
Figure 3.21 Exemple : Le RCD
ne s'est pas
déclenché
3.5
Autres fonctions de l'appareil
Détection de phase
Si le symbole ci-contre à droite s'affiche dans le coin infé-
rieur droit de l'écran et qu'une phase entre en contact avec
la pointe de mesure fixe, le symbole se transforme en
Ce faisant, l'autre pointe de mesure ne doit être raccordée ou
mise en contact nulle part !
Figure 3.22 La phase n'est
pas appliquée
Remarque
L'appareil de contrôle doit être tenu dans la main comme
d'habitude !
La tension de phase doit être de ≥ 190 V pour 45 à 65 Hz contre
la terre, sinon, le résultat affiché n'est pas fiable.
Version du firmware
Avant de consulter la version du firmware, retirez les deux pointes
de mesure de l'objet à tester ou du circuit de mesure et éteignez
l'appareil.
➭ La touche FUNC étant enfoncée, allumez l'appareil en ap-
puyant longuement sur la touche START.
La version du firmware s'affiche à l'écran.
➭ L'appareil revient au menu standard si la touche FUNC est relâ-
chée.
3.6
Fonction RESET de l'appareil
Nous conseillons d'effectuer un RESET si l'appareil ne fonctionne
pas comme cette notice le décrit. L'appareil de contrôle doit être
éteint et les deux pointes de mesure doivent être libres. Si, après
la remise en marche, les fonctions ne sont pas correctes, retirez
alors les piles selon la description au chapitre 5.1 à la page 9,
patientez au moins 10 secondes, puis remettez les piles en place
ou remplacez-les par des neuves.
Si l'appareil ne fonctionne toujours pas correctement selon la
description, retirez les piles et contactez notre service après-
vente, voir chapitre 6.
Figure 3.23 La phase est
appliquée
X
L
7
