Notice de montage et de maintenance
pour les professionnels

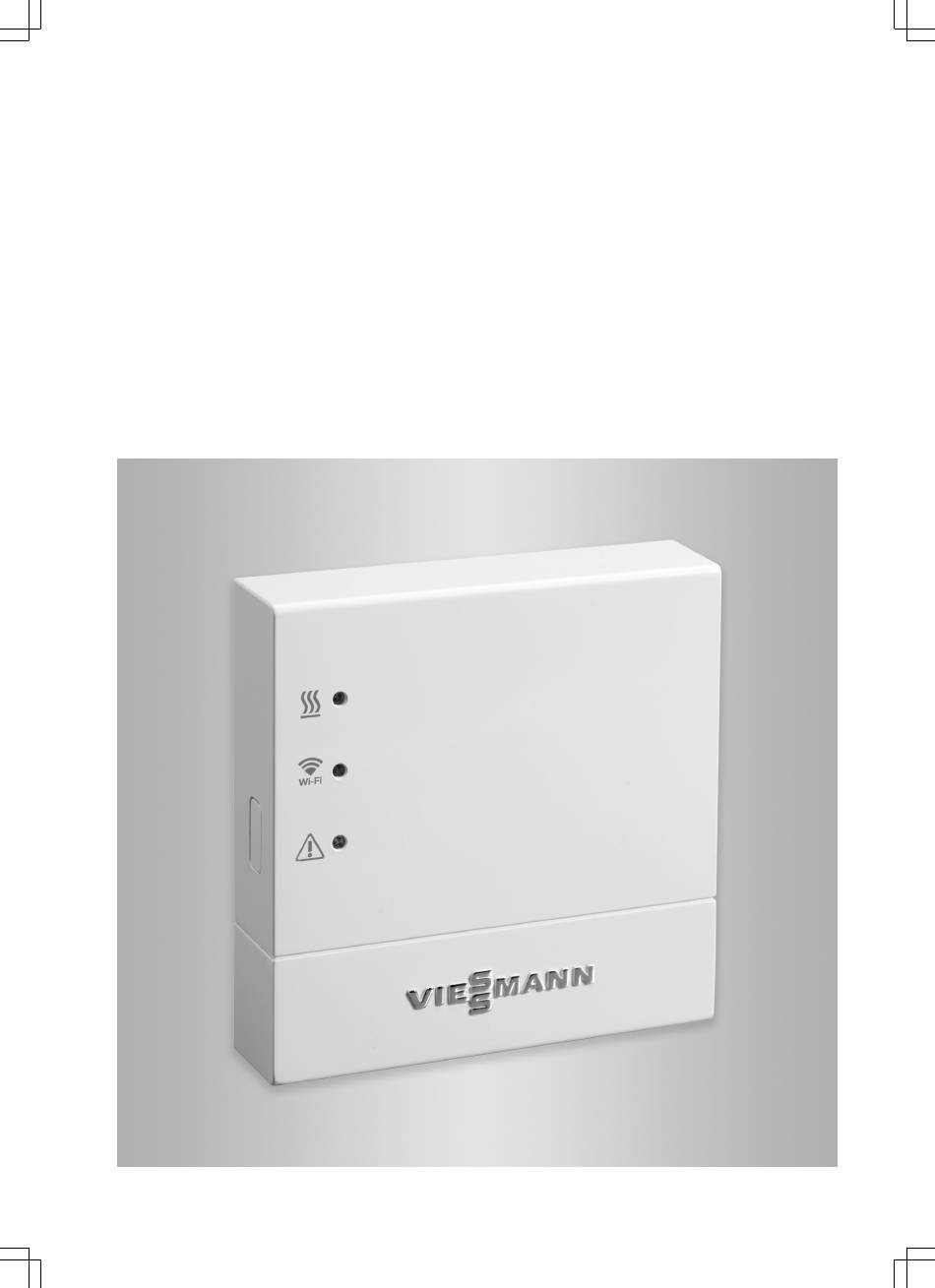

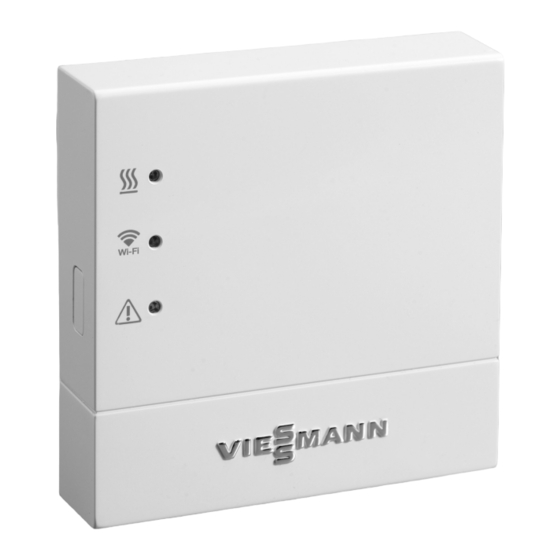

Vitoconnect 100
type OPTO1
Interface de communication pour la télésurveillance et la commande à distance
d'installations de chauffage via Internet, pour les interfaces utilisateur suivantes :
ViCare App
■
■
Vitotrol Plus App
Vitoguide
■
Remarques concernant la validité, voir dernière page
VITOCONNECT 100
5785 711 B/f
7/2016
VIESMANN
A conserver !

Publicité

Table des Matières
loading

Manuels Connexes pour Viessmann Vitoconnect 100 OPTO1

Sommaire des Matières pour Viessmann Vitoconnect 100 OPTO1

  • Page 1 VIESMANN Notice de montage et de maintenance pour les professionnels Vitoconnect 100 type OPTO1 Interface de communication pour la télésurveillance et la commande à distance d'installations de chauffage via Internet, pour les interfaces utilisateur suivantes : ViCare App ■ ■ Vitotrol Plus App Vitoguide ■...
  • Page 2 En cas de remplacement de pièces, il faudra uti- Réglementation à respecter liser des pièces Viessmann d'origine qui con- viennent ou des pièces équivalentes autorisées les prescriptions d'installation nationales, par Viessmann.

  • Page 3: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité (suite) Systèmes d'évacuation des fumées et air de com- bustion S'assurer que les systèmes d'évacuation des fumées sont dégagés et ne peuvent être obstrués, par ex. par des accumulations de condensats ou des facteurs externes.

  • Page 4: Table Des Matières

    Sommaire Sommaire 1. Sécurité et responsabilité Fiabilité ....................Responsabilité ..................2. Information Symboles ....................Utilisation conforme ................3. Travaux préparatoires au Configuration requise ................montage Installation de chauffage ..............■ Régulations prises en charge ............. ■ Réseau IP ................... ■ Pilotage via les applis ................

  • Page 5: Fiabilité

    Viessmann ou du logiciel ainsi que pour les domma- ges résultant d'une utilisation non conforme. Les conditions de vente générales de Viessmann sti- pulées dans la liste de prix Viessmann en cours de validité sont applicables. Les SMS avec notifications push et services e-mail sont des prestations d'exploitants du réseau pour les-...

  • Page 6: Utilisation Conforme

    électroniques des générateurs de cha- distance avec les interfaces de communication et inter- leur et de courant Viessmann prévus à cet effet. En faces utilisateur définies pour cela dans les documen- particulier, il faut respecter les caractéristiques de ten- tations produit.

  • Page 7: Configuration Requise

    être protégé par un mot de passe une connexion Internet fiable avec le serveur WPA2 suffisamment sécurisé. Il est déconseillé d'uti- Viessmann. Il n'est pas possible d'établir une liaison liser des connexions non protégées entre la entre la Vitoconnect 100 et d'autres serveurs.

  • Page 8: Pilotage Via Les Applis

    ■ ■ Google Android à partir de la version 4.4 Pilotage via les applis Pour commander à distance les installations de chauffage Viessmann munies de régulations Vitotronic via les réseaux IP. Fig. 1 Générateur de chaleur avec régulation Serveur Viessmann Câble de liaison Optolink/USB...
  • Page 9 à la Vitoconnect 100 via Optolink et USB. La Vitoconnect 100 transmet ces messages au serveur Viessmann. Les applications ViCare App et Vitotrol Plus App interrogent l'état de l'installation de chauffage de manière cyclique et affichent les messa- ges.

  • Page 10: Liste Des Travaux À Effectuer

    Etapes du montage Liste des travaux à effectuer Travaux Responsable Page Montage Contrôler la configuration requise. Installateur/spécialiste informatique Monter la fixation murale pour Vitoconnect 100. Chauffagiste Raccorder la Vitoconnect 100 sur le générateur de Chauffagiste chaleur. Placer la Vitoconnect 100 dans la fixation murale. Chauffagiste Etablir l'alimentation électrique.

  • Page 11: Etapes Du Montage

    Etapes du montage Emplacement (suite) Portées La portée des liaisons Wi-Fi peut être réduite par les ■ Les signaux Wi-Fi sont isolés par les blocs d'alimen- murs, les plafonds et les objets installés. La puissance tation et les cages d'ascenseur. du signal Wi-Fi se réduit, la réception peut être pertur- ■...

  • Page 12: Réaliser Les Raccordements Électriques

    Raccordements électriques Réaliser les raccordements électriques Sur la Vitoconnect 100, vue d'en bas Sur la régulation du générateur de chaleur Pour le câble de liaison Optolink/USB Micro-USB pour l'alimentation électrique via le bloc d'alimentation Pour le câble de liaison Optolink/USB 1.

  • Page 13: Mise En Service

    Est allumé en jaune. Liaison établie entre la Vitoconnect 100 et le routeur Wi-Fi Clignote en vert. Etablissement de la liaison entre la Vitoconnect 100 et le serveur Viessmann Est allumée en vert. Liaison établie entre la Vitoconnect 100 et le serveur Viessmann Clignote en rouge.

  • Page 14: Contrôler Les Réglages Réseau

    Code QR, "Données de fabrication" et "N° d'identi- d'application à l'"iPhone uniquement". fication", voir l'autocollant sur la Vitoconnect 100. 2. Lancer ViCare App et appuyer sur "Créer un nou- Vitoconnect 100 OPTO1 veau compte". Données de fabrication : N° d'identification : Adr.

  • Page 15: Avec Vitotrol Plus App

    5. Scanner le code QR ou entrer "Données de fabri- cation" et "N° d'identification". Remarque Code QR, "Données de fabrication" et "N° d'identi- fication", voir l'autocollant sur la Vitoconnect 100. Vitoconnect 100 OPTO1 Données de fabrication : N° d'identification : Adr. MAC : WPA2 : www.viessmann.com/vitoconnect...

  • Page 16: Mesures D'élimination Des Défauts

    Elimination des pannes Mesures d'élimination des défauts Les défauts sur la Vitoconnect 100 sont signalés par différents voyants à LED (voir page 13). Défauts signalés par un voyant à LED Type de défaut et mesures Clignote en rouge. Pas de liaison avec le générateur de chaleur Contrôler les connecteurs enfichables (Optolink, USB).

  • Page 17: Elimination Des Pannes

    Cette fonction permet d'interdire la transmission de Désactiver messages de l'installation de chauffage au serveur Appuyer sur la touche Reset pendant env. 2 s. La LED Viessmann, par ex. lors de travaux d'entretien sur l'ins- ne s'allume plus. tallation de chauffage. Le mode maintenance est désactivé.

  • Page 18: Commande De Pièces Détachées

    Listes des pièces détachées Commande de pièces détachées Les indications suivantes sont nécessaires pour la commande de pièces détachées : N° de commande (voir plaque signalétique ■ ■ Numéro d'ordre de la pièce détachée (dans la pré- sente liste des pièces détachées) Fig.

  • Page 19: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques Vitoconnect 100 Tension nominale ― Fréquence Wi-Fi 2,4 GHz Codage Wi-Fi Non protégé ou WPA2 Protocole Internet IPv4 Affectation IP DHCP Intensité nominale Puissance absorbée Classe de protection Indice de protection IP 30 selon EN 60 529, à garantir par le montage/la mise en place. Plage de température de fonctionnement 5 à...

  • Page 20: Déclaration De Conformité

    Attestations Déclaration de conformité Vitoconnect 100, type OPTO1 Nous, la société Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, déclarons, sous notre seule responsabi- lité, que le produit ci-après est conforme aux dispositions des normes et décrets suivants : 1999/5/UE Directive R&TTE...
  • Page 21 Index Index Mise en service............ 13, 14 Accès à Internet............5 Mode maintenance.............17 Adressage IP..............7 Monter la fixation murale..........11 Adressage IP dynamique..........7 Adresse IP..............14 Affichage des défauts..........16 N° de commande............18 Appareil de commande N° de fabrication............18 – pour ViCare App............8 –...

  • Page 24: Remarque Concernant La Validité

    Remarque concernant la validité Réf. 7571381 Viessmann-Belgium bvba-sprl Hermesstraat 14 B-1930 ZAVENTEM Tél. : 02 712 06 66 Fax : 02 725 12 39 e-mail : info@viessmann.be www.viessmann.com...
