Installation

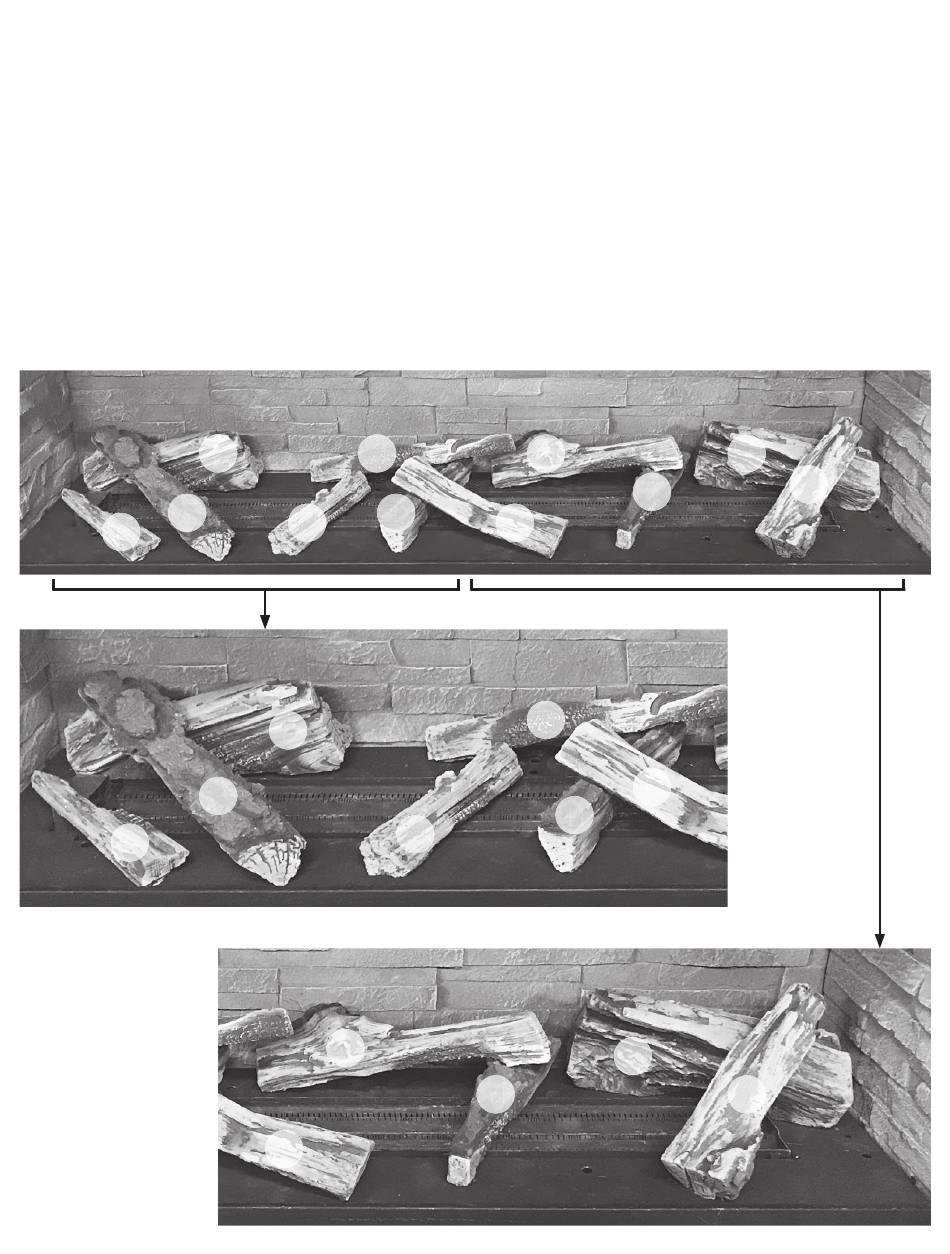

1. Installez les bûches selon les images ci-dessous.
Utilisez l'ordre suivant : bûches 1, 2, 3, 4, 6, 5, 7, 9, 8,
10 et 11.
Notes
• Bûche 1 empiète légèrement sur l'écran
de veilleuse.
• Bûche 2 repose sur l'encoche de la bûche 1.
• Bûche 3 - son bout étroit repose sur l'écran
de veilleuse.
• Bûche 4 chevauche le brûleur.
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
1
1
1
1
1
1
5
5
5
5
5
5
6
6
6
6
4
4
4
4
1
1
1
1
1
2
2
2
2
2
2
8
8
8
8
8
8
8
7
7
7
7
7
7
• Bûche 6 chevauche le brûleur.
• Bûche 5 repose sur l'encoche arrière de la bûche
6.
• Bûche 7 repose sur l'encoche avant de la bûche
6.
• Bûche 9 chevauche le brûleur.
• Bûche 8 repose sur l'encoche de la bûche 9.
• Bûche 10 repose sur le coin arrière droit du
brûleur.
• Bûche 11 repose sur l'encoche de la bûche 10.
8
8
8
8
8
8
8
7
7
7
7
7
7
5
5
5
5
5
5
5
6
6
6
6
4
4
4
4
4
9
9
9
Lits de combustion
