Raccordement
7.3 Raccordement des différents câbles
7.3.9

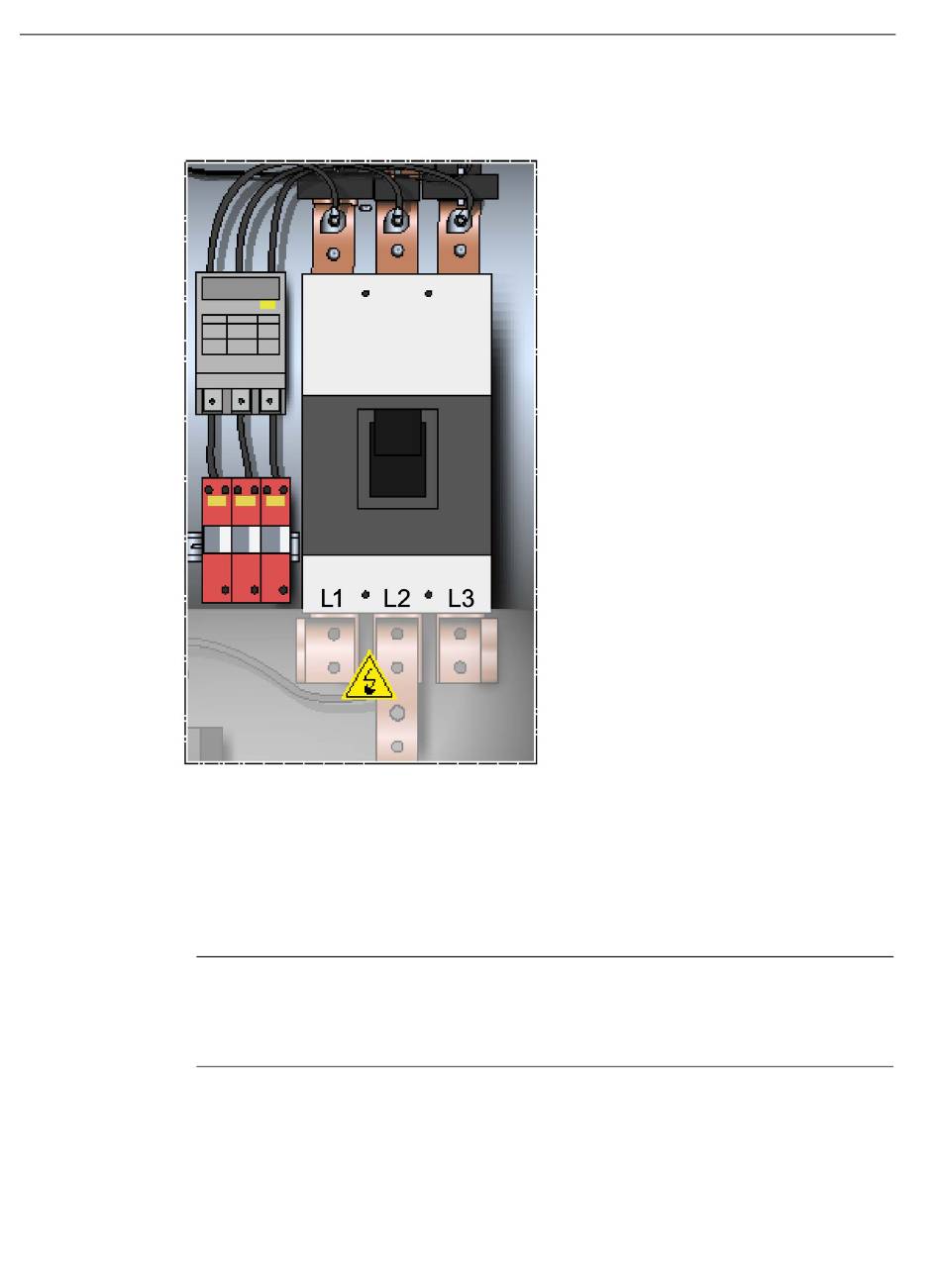

Réseau principal CA
Figure 7-9
1. Raccordez les câbles de puissance CA aux bornes L1, L2 et L3.
2. Serrez les connexions à vis du raccordement CA avec un couple de 70 Nm.
3. Fixez le câble de puissance CA sur la barrette serre-câbles afin d'assurer une décharge
de traction.
Remarque
Raccordement au transformateur moyenne tension
Chaque unité de l'onduleur doit être raccordée au transformateur moyenne tension avec
une séparation galvanique.
122
Raccordement CA
Instructions de service, 08/2014, A5E03467336-003
PVS 600Series
