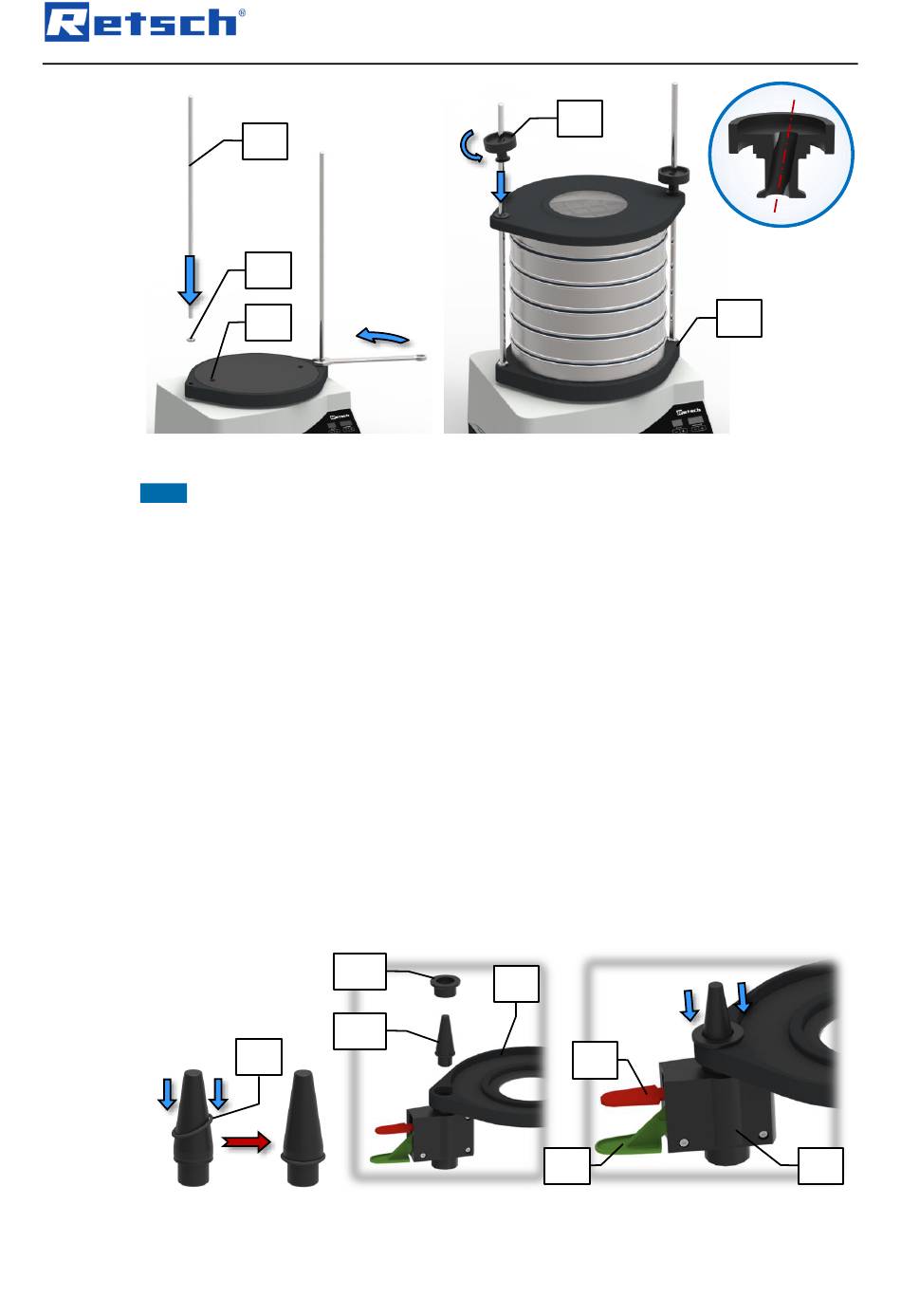

Montage de l'unité de fixation de tamis "standard"
Ill. 6:
Pour le montage d'au maximum cinq tamis d'analyse et d'un fond de réception, il existe
NOTE
pour l'unité de serrage de tamis "standard" également des tiges filetées plus courtes. Pour les
opérations de tamisage avec seulement un à trois tamis d'analyse, il faut utiliser les tiges
filetées plus courtes. Les tiges filetées longues, qui dépassent, gênent la répartition de la
matière à tamiser en raison de leur propre comportement d'oscillation.
6.2 Unité de fixation de tamis "comfort"
Placez les deux unités de fixation rapide (F) avec le levier de fixation rapide vert (F1) vers le
bas sur un fond plat.
Placez le couvercle de fixation (D) avec la face supérieure (face plate) vers le bas sur les
unités de fixation rapide (F).
Placez l'anneau torique (OR) sur l'aide de montage de forme conique (MH2) et poussez-le
vers le bas dans la rainure prévue à cet effet.
Placez l'aide de montage (MH2) dans l'ouverture du couvercle de fixation (D), de manière à
ce que la pointe de forme conique dépasse.
Placez la bague d'aide de montage (MH1) sur l'aide de montage (MH2) et poussez-la vers le
bas. Ceci permet de presser l'anneau torique sur l'unité de fixation rapide et de serrer le
couvercle de fixation.
Répétez l'opération pour l'autre côté.
Ill. 7:
Assemblage du couvercle de fixation
24
A
G
SB
MH1
MH2
OR
Première mise en service
B
D
F2
F1
ST
F
