Applications

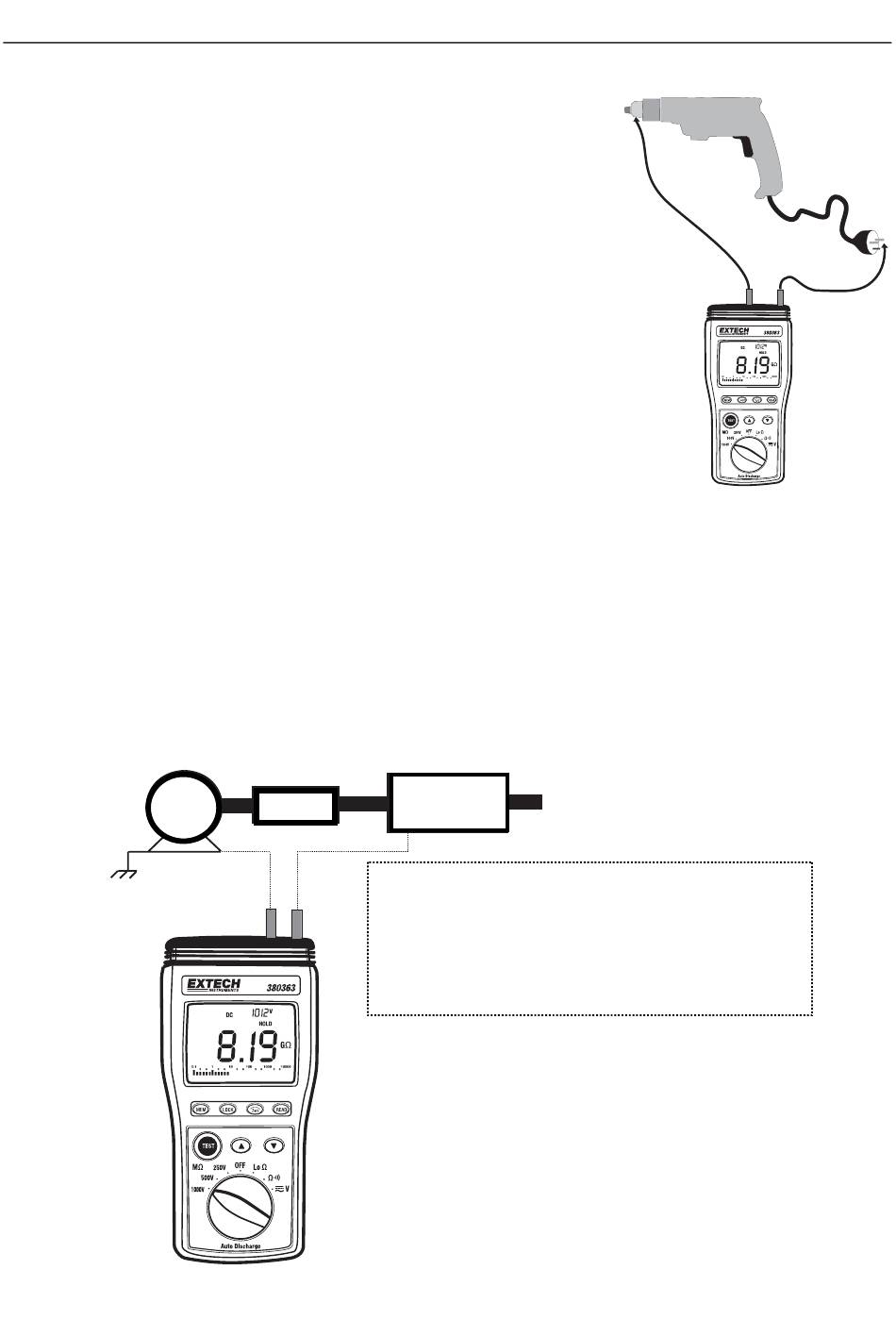

Mesure sur outils électriques et petits appareils
Cette section concerne tout appareil testé muni d'un cordon
d'alimentation. Pour les outils électriques à double isolation, les fils
de l'appareil doivent être raccordés au boîtier de l'appareil
(mandrin, lame, etc.) et aux fiches du cordon d'alimentation.
Référez-vous au diagramme ci-contre.

Test de moteurs AC

Déconnectez le moteur de l'alimentation en débranchant les fils des bornes du moteur ou en
ouvrant l'interrupteur secteur.
Si l'interrupteur secteur est ouvert, et que le moteur est également muni d'un démarreur, le
démarreur doit être maintenu dans la position ON. Lorsque l'interrupteur secteur est ouvert, la
mesure de la résistance comprendra la résistance du fil du moteur et de tous les autres composants
compris entre le moteur et l'interrupteur secteur. Si une faiblesse est relevée, le moteur et les autres
composants doivent être vérifiés individuellement. Si le moteur est débranché au niveau de ses
bornes, connectez un fil de l'appareil au boîtier moteur mis à la masse et l'autre fil à l'un des fils du
moteur. Reportez-vous au schéma ci-dessous :
Motor
Moteur
GND
Mains
Interrupteur
Starter
Démarreur Switch
secteur
Notes:
Notes:
1. Le DÉMARREUR doit être en position ON pendant le
1. The STARTER must be in the ON position during the
2. La connexion du moteur à l'appareil doit être effectuée
3. La connexion de l'appareil au commutateur secteur doit
Line
SECTEUR
test
sur le boitier du moteur (terre)
être effectuée sur le côté moteur de l'interrupteur
principal, comme illustré.
