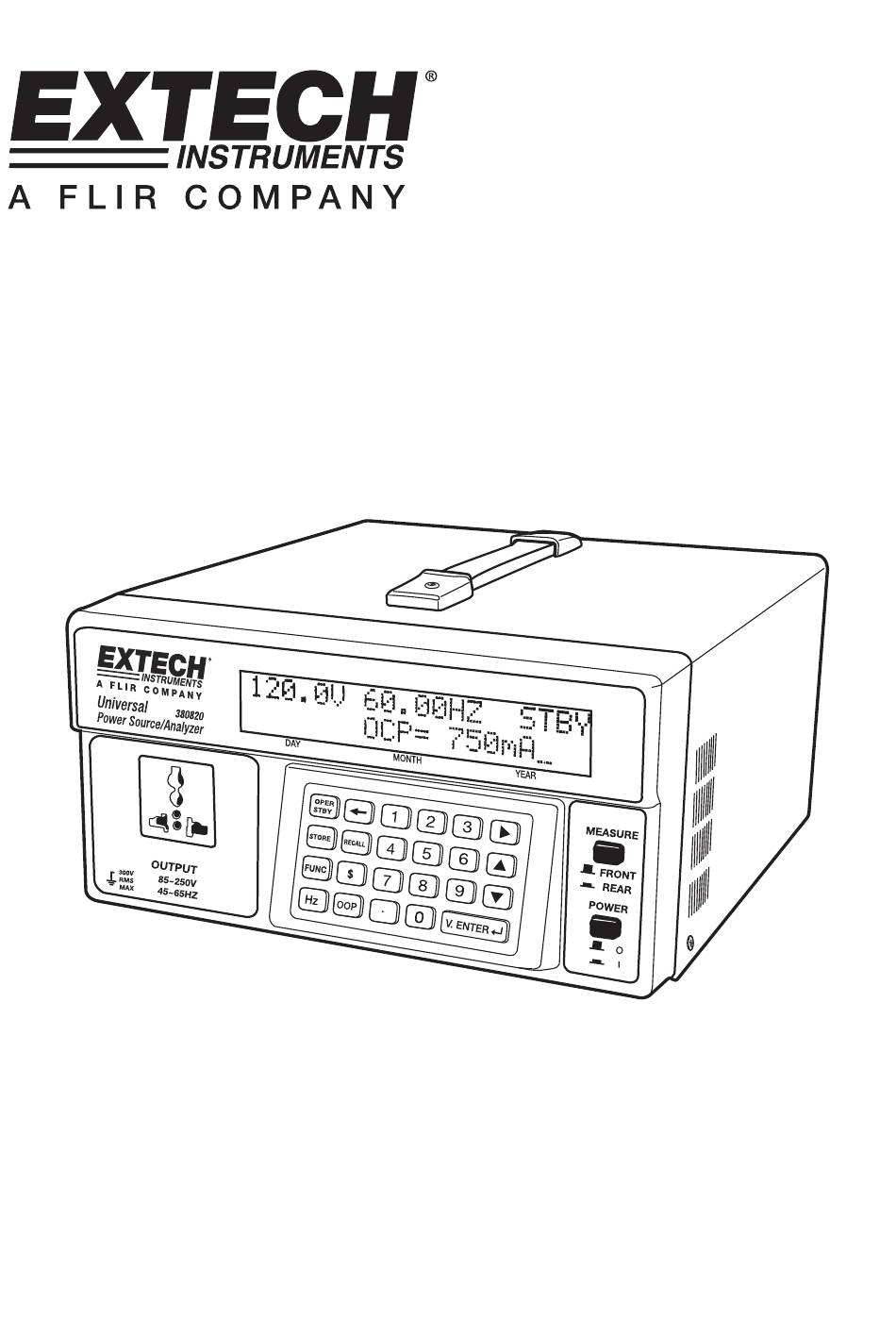

- Page 1 Manuel d’utilisation Source d'alimentation AC universelle + Analyseur de courant AC Modèle 380820...
- Page 2 Introduction Toutes nos félicitations pour votre acquisition de l'Extech 380820. Cette source d’alimentation AC universelle et analyseur de courant AC peut servir à tester des produits dans la gamme de 85 à 250 V AC avec une gamme de fréquences allant de 45 à 65 Hz. Cet instrument comporte également une fonction de mesure de la consommation d'énergie en veille...
- Page 3 Cet instrument a été soumis à des tests et est conforme ou supérieur aux normes suivantes : 1. EN61326-1 : 2006 : (CISPR11, IEC/EN 61000-3-2 : 2006, IEC/EN 61000-3-3 : 1995+A1 : 2001+A2 : 2005 IEC/EN 61000-4-2/-3/-4/-5/-6/-11) 2. EN61010-1 : 2001 380820-EU-FR-V1.4-5/12...
- Page 4 : Déplace le curseur vers le chiffre suivant. SORTIE AVANT/ARRIERE : Sélectionnez la sortie Appuyez vers le bas pour afficher l'état de la sortie arrière. Appuyez vers le haut pour afficher l'état de la sortie avant. : Augmente une valeur : Diminue une valeur 380820-EU-FR-V1.4-5/12...
- Page 5 Commutateur de tension : Sélectionne la tension (110 ou 220 V) de l'entrée de courant. Prise de sortie arrière : ATTENTION ! La prise de sortie arrière est toujours « SOUS TENSION » lorsque le cordon d'alimentation de l'instrument est branché. 380820-EU-FR-V1.4-5/12...
- Page 6 5 cm (2 po) pour garantir une bonne ventilation. Schéma de configuration des tests de base Connectez l'appareil testé au 380820. Sélection de la sortie avant et arrière Lorsque l'instrument est sous tension, utilisez le bouton OUTPUT pour sélectionner l'affichage des données de sortie avant ou arrière.
- Page 7 4. Appuyez sur le bouton STBY/OPER pour activer la sortie de courant. 5. Pour modifier les valeurs de tension utilisez le bouton pour déplacer le curseur de soulignement jusqu'au chiffre souhaité, puis utilisez les boutons ▲▼pour augmenter ou réduire la valeur. 380820-EU-FR-V1.4-5/12...
- Page 8 3. Appuyez sur le bouton V.ENTER pour confirmer. La configuration de tension/fréquence précédemment mémorisée de l'emplacement de mémoire sélectionné sera à présent rappelée. Remarque : Pour indiquer qu'un emplacement de mémoire est vide, l'écran LCD affiche « BLANK ». 380820-EU-FR-V1.4-5/12...
- Page 9 3. En mode OPER, appuyez sur le bouton OPER/STBY. Le coût de l'instrument testé par JOUR/MOIS/AN s'affiche (de gauche à droite). 4. Appuyez de nouveau sur le bouton $ pour revenir au mode normal d'affichage de données de courant. 380820-EU-FR-V1.4-5/12...
- Page 10 (n=1~50). Utilisez les boutons ▲▼ pour sélectionner les harmoniques à afficher. Lorsque le bouton FUNC est appuyé de nouveau, l'écran LCD affiche la valeur de courant. Appuyez de nouveau sur le bouton FUNC. L'écran LCD retournera à l'affichage de la source de courant de la sortie arrière. 380820-EU-FR-V1.4-5/12...
- Page 11 5 minutes après mise sous tension. Interface PC pour acquisition de données Le 380820 peut être connecté à un PC sur lequel les lectures peuvent être enregistrées en temps réel au fur et à mesure qu'elles sont effectuées. Les données de lectures transférées peuvent être visualisées, présentées sous forme de graphique, analysées statistiquement, imprimées et...
- Page 12 : ±10 % de la lecture ±5 mA Gamme d'ampérage A : ±10 % de la lecture ±0,3 A ème Hn (21 au 50ème) mA : ±20 % de la lecture ±5 mA Gamme de mA A : ±20 % de la lecture ±0,3 A 380820-EU-FR-V1.4-5/12...
- Page 13 260 x 151 x 305 mm (10,2 x 5,9 x 12,0 po) Poids : 9,9 kg (21,8 lb) Copyright © 2012 Extech Instruments Corporation (une société FLIR) Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit. www.extech.com...
