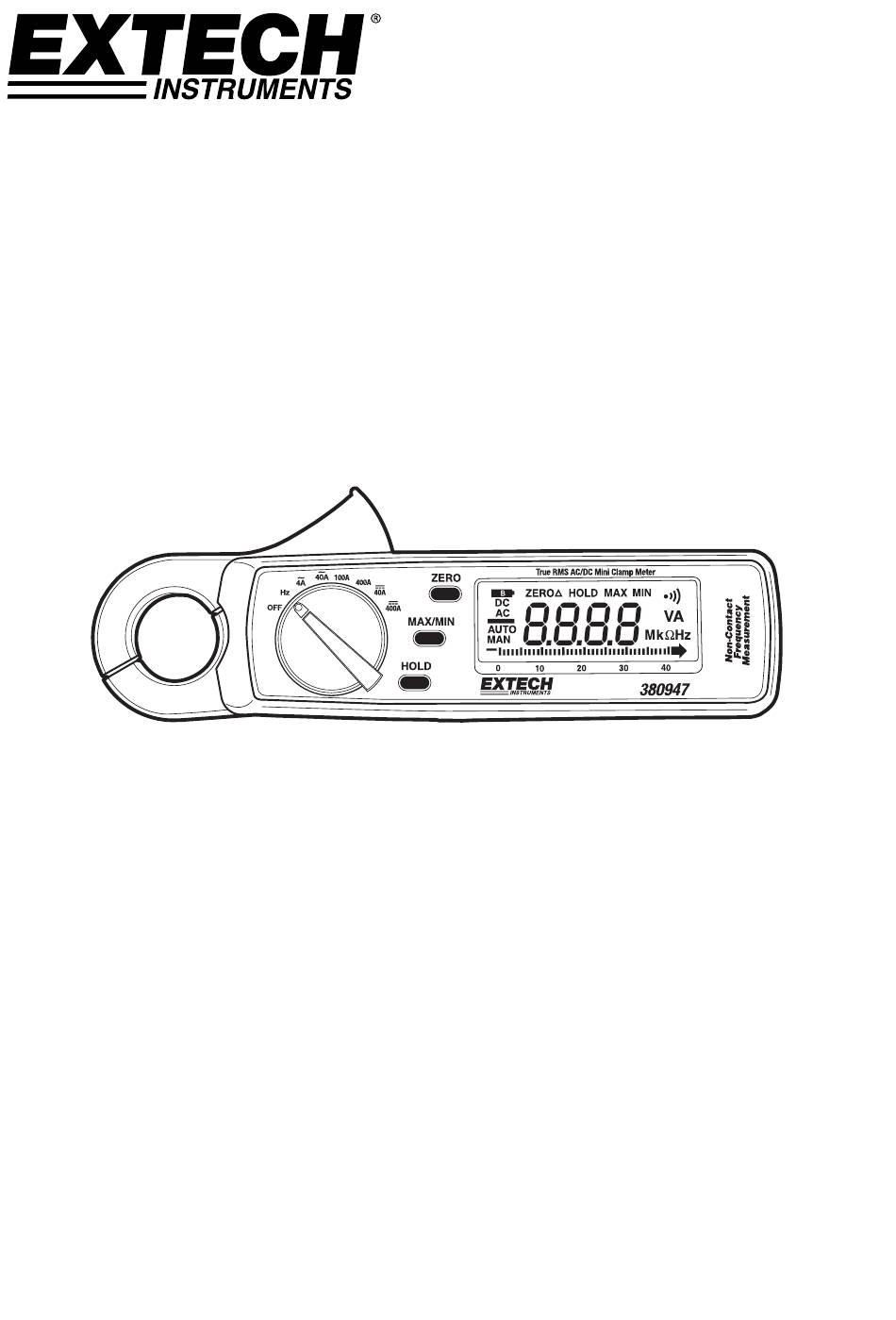

- Page 1 Manuel d'utilisation Mini pince ampèremétrique AC/DC à valeur efficace vraie Modèle 380947...
- Page 2 Toutes nos félicitations pour votre acquisition de cette pince ampèremétrique à valeur efficace vraie, modèle 380947 d’Extech. Cette pince ampèremétrique permet de mesurer du courant jusqu'à 400 A DC/AC et la fréquence jusqu’à 100 kHz. Cet appareil peut être utilisé pendant plusieurs années s’il est manipulé...
- Page 3 Description de l’Appareil Conducteur testé Mâchoires de serrage Gâchette d’ouverture de la pince : permet d’ouvrir les mâchoires de l’appareil Bouton « ZERO/Relatif » : permet de mettre à zéro la lecture DCA Commutateur de fonctions La touche HOLD permet de figer une lecture affichée. Touche MAX/MIN : Appuyez sur cette touche pour suivre et visualiser les lectures des valeurs maximales et des valeurs minimales Écran LCD avec indicateurs de fonctions, unités de mesure et graphique à...
- Page 4 Icônes d’affichage Les piles sont faibles DC courant direct AC courant alternatif Signe moins AUTO Sélection automatique de gamme (fréquence uniquement) mise hors tension automatique ZERO Fonction de mise à zéro HOLD (Maintien) Fonction HOLD (Maintien des données) MAX : Lecture maximale Lecture minimale Unité...
- Page 5 Fonctionnement Mesures du courant AC AVERTISSEMENT : Pour prévenir tout risque d’électrocution, débranchez les fils d’essai de l’appareil avant d’effectuer toute mesure de courant. 1. Positionnez le commutateur de fonctions sur la gamme 4, 40, 100 ou 400 A AC. 2.
- Page 6 Bouton « Zero » pour des mesures relatives Appuyez sur le bouton ZERO et la mesure présente se remet à zéro. Toutes les mesures ultérieures s’affichent par rapport à la lecture mise à zéro. Par exemple, si une lecture de 20 A est mise à zéro et une lecture de 30 A est par la suite mesurée, l’écran LCD affiche 10 A.
- Page 7 Données Techniques Caractéristiques techniques Descriptif de l’écran Ecran LCD à 3-3/4 chiffres avec graphique à barres de 40 segments Fonctions Courant (ACA, DCA) et Fréquence (Hz) polarité « - » indique la polarité négative (polarité positive supposée) Capteur de courant Effet Hall Surcharge Ajustement du zéro DCA...
- Page 8 Spécifications d’Amplitude Courant DC Résolution Précision (% de la lecture + Protection contre la chiffres) surcharge 10mA ± (1,0% + 2 chiffres) 400A DC 400A (0 à 150A) 100mA ± (1,0% + 2 chiffres) 400A DC 400A (150 à 200A) 100mA ±...
