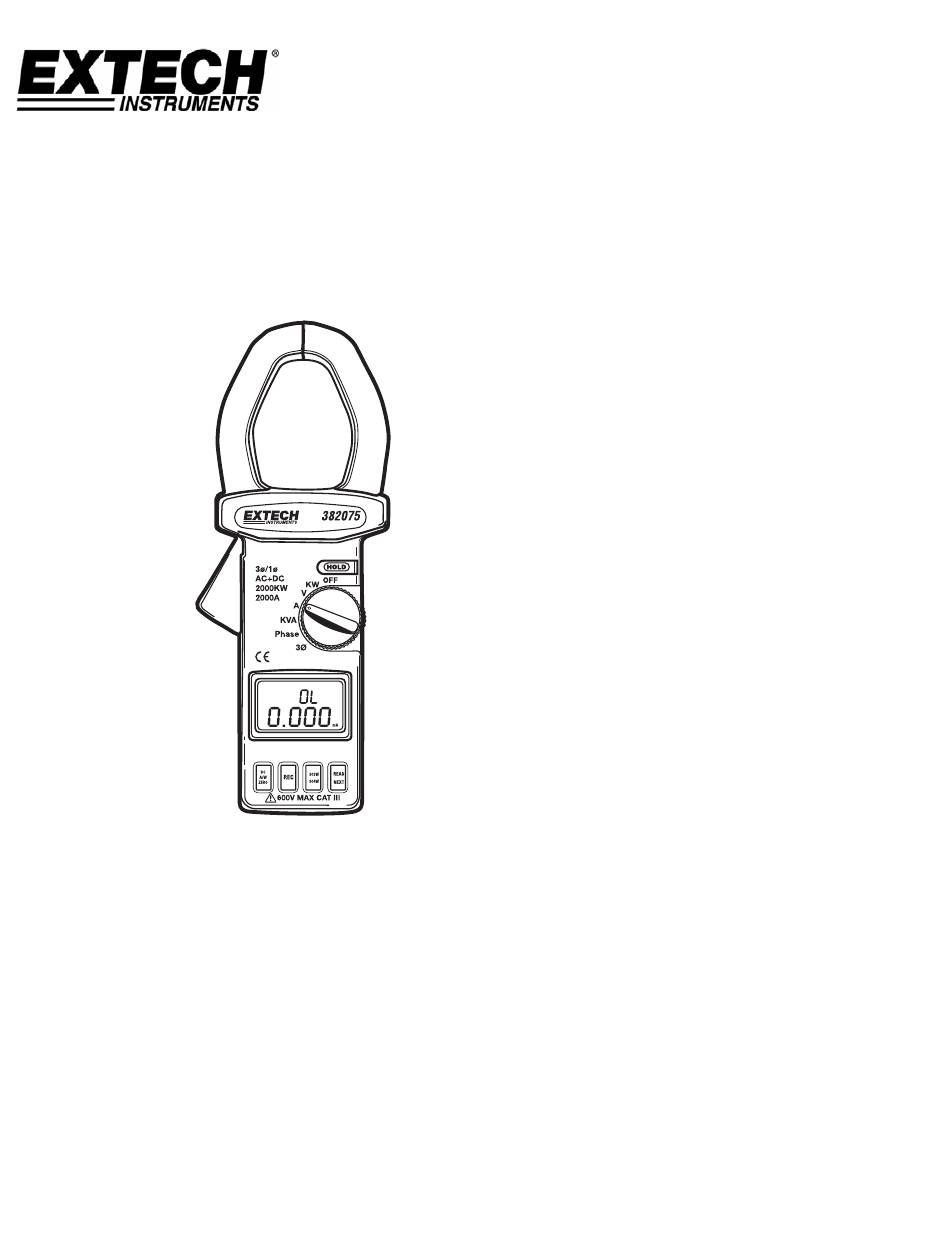

- Page 1 Manuel d’utilisation Analyseur de puissance à pince triphasé à valeur efficace vraie, 2 000 Modèle 382075...
-
Page 2: Garantie
Introduction Toutes nos félicitations pour votre acquisition de la pince ampèremétrique à sélection automatique de gamme Extech 382075. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. -
Page 3: Table Des Matières
Amélioration du facteur de puissance d’un système électrique équilibré 3φ Amélioration du facteur de puissance d’un système électrique 1φ2W Indication de la séquence de phase Enregistrement de données Rappel de données de la mémoire Caractéristiques Remplacement de la pile 382075 V2.2V 8/10... -
Page 4: Sécurité
Si l’équipement fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu’il offre peut être compromise. Fonction Protection d’entrée A AC, A DC 3000 A DC/AC V AC 750 V AC V DC, 1000 V DC 382075 V2.2V 8/10... -
Page 5: Description Du Fonctionnement De L'appareil
Appuyez une fois sur ce bouton pour mettre à zéro l'affichage de courant ou de puissance. Pendant la réinitialisation de l’appareil, le mot ZERO s’affiche sur l’écran LCD. 12. Bouton REC Appuyez sur le bouton REC pour enregistrer jusqu’à 4 points de données dans la mémoire de l’appareil. 382075 V2.2V 8/10... -
Page 6: Instructions D'utilisation
Hz, l’écran LCD indiquera 0 Hz. Si la fréquence est > 400 Hz, l'écran LCD affichera OL. Double affichage de tension (V) et de courant (A) Suivez les instructions de la section intitulée « Mesures de la puissance équilibrée 3φ » pour surveiller simultanément la tension et le courant. 382075 V2.2V 8/10... -
Page 7: Mesures Du Courant Ac/Dc
Lisez les valeurs de puissance et de PF (facteur de puissance) affichées sur l’écran LCD. REMARQUE : Le signe « + » sur la pince doit faire face à la source d’alimentation pour assurer la précision des mesures. 382075 V2.2V 8/10... -
Page 8: Mesures De Puissance Apparente/Réactive 1Φ2W Ac/Dc (Kva + Kvar)
CHARGE CAPACITIVE : Un angle de phase positif indique que le signal de courant mène le signal de tension. Un angle de phase positif indique également une charge capacitive. REMARQUE : Le signe « + » de l’appareil doit faire face à la source d’alimentation pour garantir l’exactitude des lectures. 382075 V2.2V 8/10... -
Page 9: Mesures De La Puissance Équilibrée 3Φ
Le signe « + » sur la pince doit faire face à la source d’alimentation pour garantir l’exactitude des mesures. REMARQUE : Pour savoir si une charge est capacitive ou inductive, référez-vous à la section intitulée « Mesures de l’angle de phase ». 382075 V2.2V 8/10... -
Page 10: Mesures De La Puissance Non Équilibrée 3Φ3W
L’appareil sélectionnera automatiquement la gamme appropriée. Patientez jusqu’à ce que la lecture se stabilise, puis appuyez sur le bouton NEXT. Le symbole W (or W ) disparaîtra. Les données W (ou W ) sont à L3L2 L3L2 présent enregistrées dans la mémoire, 382075 V2.2V 8/10... -
Page 11: Mesures De La Puissance Non Équilibrée 3Φ4W
Patientez jusqu’à ce que la lecture soit stable, puis appuyez sur le bouton NEXT. Le symbole W disparaîtra. W est à présent enregistré dans la mémoire et le symbole W clignote, invitant l’utilisateur à prendre la mesure WS. 382075 V2.2V 8/10... - Page 12 être positives. Si l’une est négative, vérifiez le branchement des fils d’essai et le serrage de la pince. Assurez-vous que les branchements du fil d'essai et de la pince sont corrects si vous voulez obtenir des lectures de puissance utiles. 382075 V2.2V 8/10...
-
Page 13: Mesures De La Puissance 1Φ3W
), l’appareil ajoutera les deux valeurs et affichera le résultat sur l'écran LCD. Le symbole W s’affichera, accompagné de la valeur de la puissance non équilibrée 1φ3W. Le facteur de puissance ne s’affiche pas en mode de puissance non équilibrée 1φ3W. Voir l’équation ci-dessous. 382075 V2.2V 8/10... -
Page 14: Calcul Du Facteur De Puissance (Pf) 3Φ4W
Il est recommandé que la valeur KVAR du condensateur soit légèrement inférieure à la valeur mesurée. REMARQUE : L’indication de la séquence de phase n’est pas limitée à une puissance équilibrée 3φ. Elle peut généralement être utilisée tant que le facteur de puissance est supérieur à 0,1. 382075 V2.2V 8/10... -
Page 15: Indication De La Séquence De Phase
LCD. Pour quitter la fonction READ, sélectionnez une autre fonction à l’aide du commutateur rotatif. REMARQUE : Si les deux symboles REC et No. s’affichent sur l’écran LCD, la lecture affichée sur l’écran LCD représente les données enregistrées dans la mémoire, et non les données de mesure réelles. 382075 V2.2V 8/10... -
Page 16: Caractéristiques
0,1 V ±1,5 % ± 5 chiffres ±2 % ± 5 chiffres 10 MΩ 200-500 V 0,1 V ±1,5% ±5 chiffres ±2,0% ±5 chiffres 500 – 600 VAC ±1,5% ±5 chiffres ±2,0% ±5 chiffres 500 – 800 VDC 382075 V2.2V 8/10... - Page 17 Fréquence (si < 10 Hz, alors l'affichage de fréquence = 0) Gamme Précision Sensibilité 50/60 Hz ±2 chiffres V > 1 V, A > 5 A 10 - 400 Hz 0,5% ± 2 chiffres Power Factor (PF) Gamme Résolution PF = KW / KVA 0.2- 1 0.01 382075 V2.2V 8/10...
-
Page 18: Remplacement De La Pile
Soulevez et retirez le compartiment à piles de l'appareil. Remplacez la pile 9 V. Remettez en place le boîtier et vissez fermement. Copyright © 2006 Extech Instruments Corporation Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.
