Mesure sur outils électriques et petits appareils
Cette section concerne tout appareil testé muni d'un
cordon d'alimentation. Pour les outils électriques à
double isolation, les fils de l'appareil doivent être
raccordés au boîtier de l'appareil (mandrin, lame, etc.)
et à la masse du cordon d'alimentation. Référez-vous
au diagramme ci-contre.
Test de moteurs AC
Déconnectez le moteur de l'alimentation en débranchant les fils des bornes du moteur ou en
ouvrant l'interrupteur secteur.
Si l'interrupteur secteur est ouvert, et que le moteur est également muni d'un démarreur, le
démarreur doit être maintenu dans la position ON. Lorsque l'interrupteur secteur est ouvert, la
mesure de la résistance comprendra la résistance du fil du moteur et de tous les autres composants
compris entre le moteur et l'interrupteur secteur. Si une faiblesse est relevée, le moteur et les autres
composants doivent être vérifiés individuellement. Si le moteur est débranché au niveau de ses
bornes, connectez un fil de l'appareil au boîtier moteur mis à la masse et l'autre fil à l'un des fils du

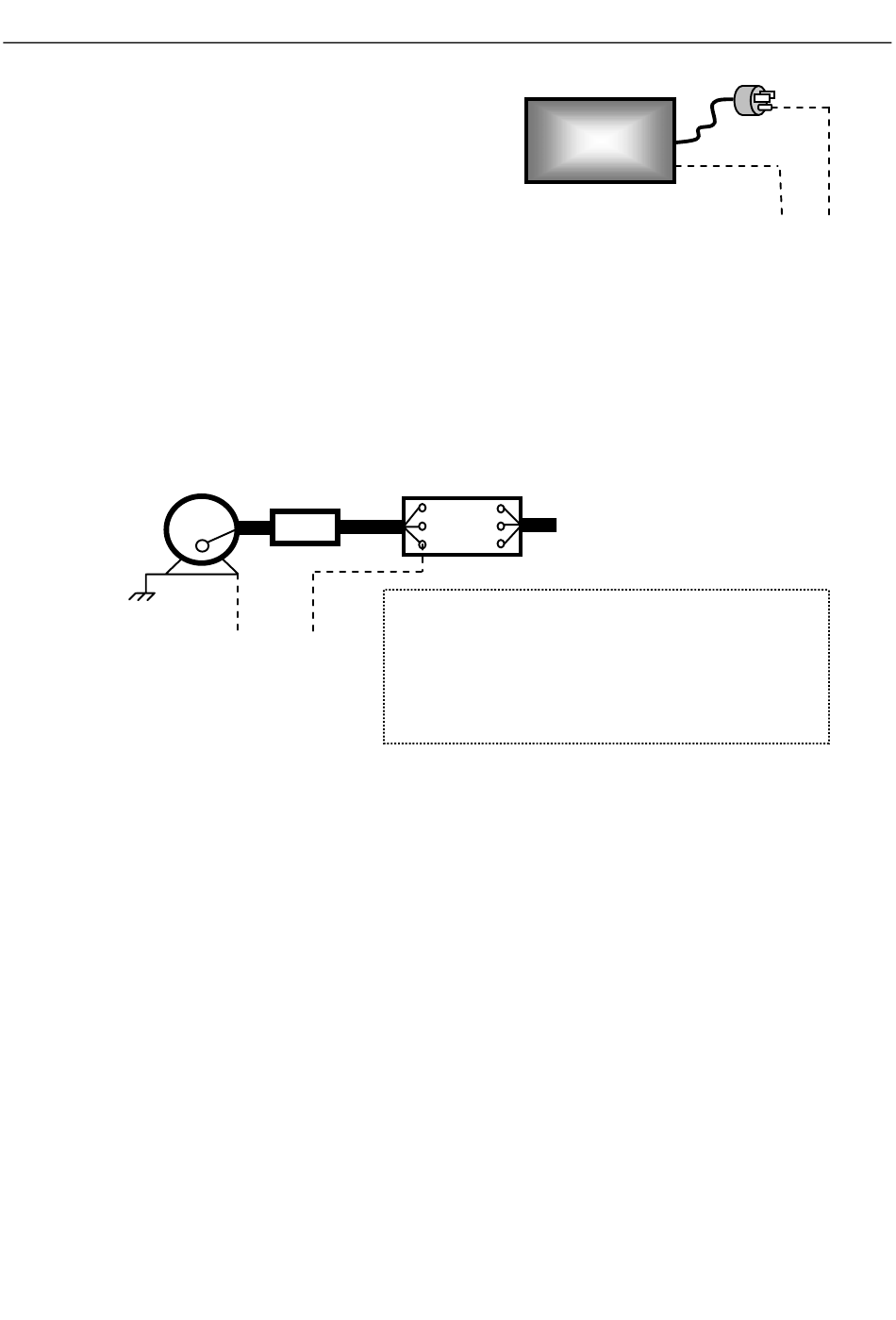

moteur. Reportez-vous au schéma ci-dessous :
TERRE
Test de moteurs DC
1.
Débranchez le moteur de l'alimentation.
2.
Pour tester la couronne de porte-balai, les bobines inductrices et l'armature, connectez un fil
de l'appareil au boîtier moteur mis à la masse et l'autre fil au balai du commutateur.
3.
Si la mesure de la résistance indique une faiblesse, soulevez les balais pour les retirer du
commutateur et testez séparément l'armature, les bobines inductrices et la couronne porte-
balai (un élément à la fois). Laissez un fil connecté au boîtier moteur mis à la masse pendant
que vous procédez au test des composants du moteur. Cela est également valable pour les
générateurs DC.
Moteur
Démarreur
LO
HI
Fils d'essai de l'appareil
Appareil
Interrupteu
SECTEU
r secteur
R
Notes:
1. Le DÉMARREUR doit être en position ON pendant le
test
2. La connexion du moteur à l'appareil doit être effectuée
sur le boitier du moteur (terre)
3. La connexion de l'appareil au commutateur secteur doit
être effectuée sur le côté moteur de l'interrupteur
principal, comme illustré.
