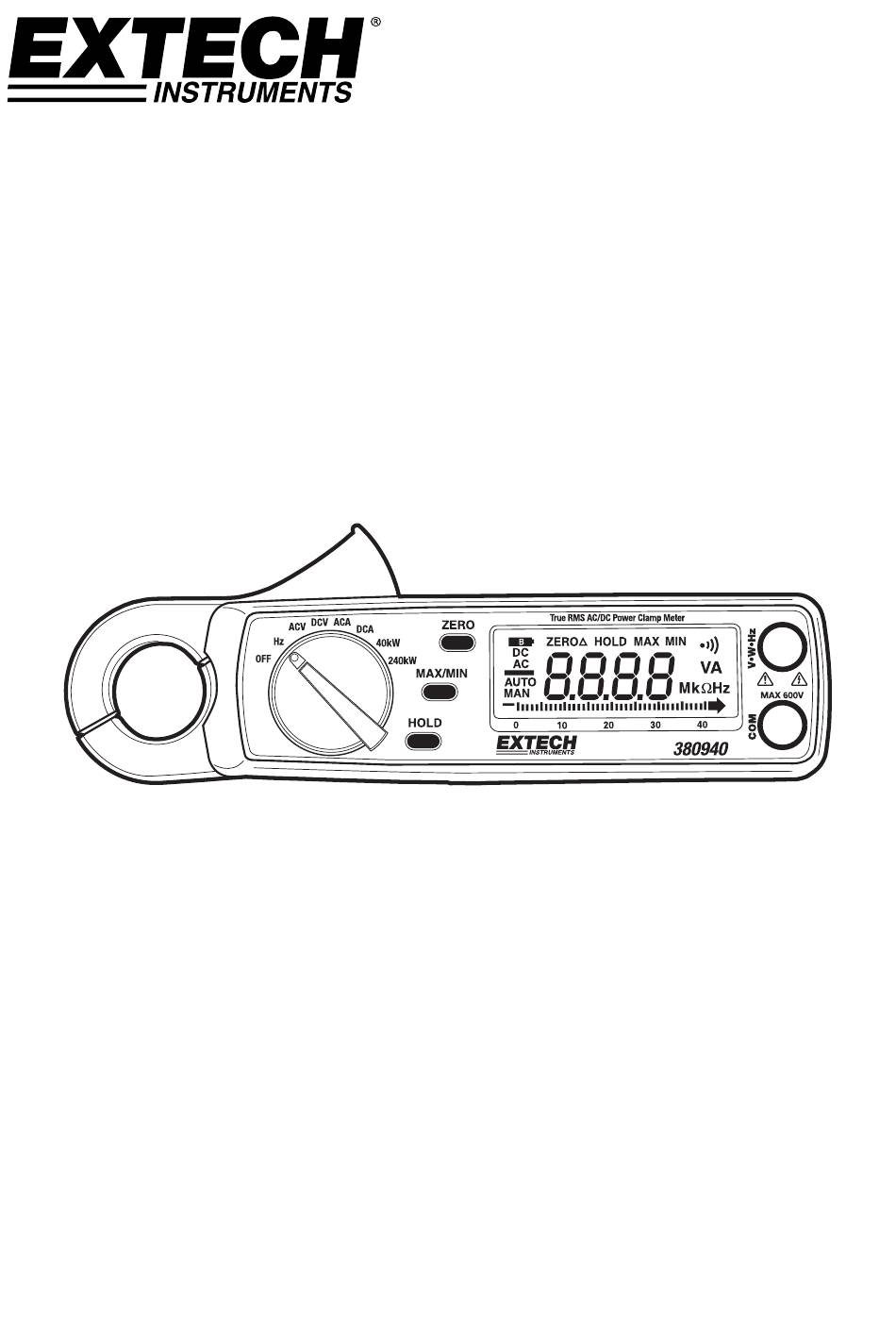

- Page 1 Manuel d'utilisation Pince ampèremétrique AC/DC à valeur efficace vraie Modèle 380940...
-
Page 2: Présentation
Toutes nos félicitations pour votre acquisition de cette pince ampèremétrique DMM à valeur efficace vraie, modèle 380940 d’Extech. Cet appareil allie les fonctionnalités d’un multimètre à celles d’une pince ampèremétrique, ce qui en fait un appareil fort pratique. Cet appareil peut être utilisé... -
Page 3: Description De L'appareil
Description de l’Appareil Conducteur testé Mâchoires de serrage Gâchette d’ouverture de la pince : permet d’ouvrir les mâchoires de l’appareil Bouton « ZERO » : permet de mettre à zéro la lecture DCA Prise d’entrée positive (pour fil d’essai rouge) Commutateur de sélection de fonctions Le bouton HOLD permet de figer les lectures affichées. -
Page 4: Icônes D'affichage
Icônes d’affichage Les piles sont faibles Courant continu Courant alternatif Signe moins AUTO Sélection automatique de gamme (fréquence uniquement) Mise en marche automatique de ZERO Fonction Zéro/Relative HOLD Fonction HOLD (Maintien des données) Lecture maximale Lecture minimale Continuité sonore Unité de mesure de la tension Unité... -
Page 5: Fonctionnement
Fonctionnement Mesures de la puissance AC/DC en watts 1. Branchez les fils d’essai à la source de tension en parallèle avec la charge (veuillez vous référer au schéma). 2. Fixez la pince sur l’un des fils reliés à la charge. 3. - Page 6 Mesure de tension AC AVERTISSEMENT : Pour éviter tout risque d’électrocution ou d’endommagement de l’appareil, n'effectuez aucune mesure de tension qui dépasse les limites maximales spécifiées. 1. Positionnez le commutateur de fonctions sur Tension AC. 2. Branchez les fils d’essai à l’appareil comme suit : Le fil rouge à la borne « V,,Hz » ; le fil noir à la prise d’entrée COM.
- Page 7 Mode Relatif 1) Appuyez sur la touche ZERO. La lecture affichée est mise à zéro et le mot ZERO s’affiche dans la partie supérieure de l’écran LCD. 2) Toutes les mesures ultérieures s’afficheront à présent par rapport à la lecture mise à zéro. Par exemple, si une lecture de 20 A est mise à...
-
Page 8: Données Techniques
Données Techniques Caractéristiques techniques Descriptif de l’écran Ecran LCD à 3-3/4 chiffres (4032 comptes) avec graphique à barres de 40 segments Fonctions Watts, ACA, DCA, ACV, DCV, Fréquence polarité “-“ indique polarité négative; positif supposé Capteur de courant Capteur de courant à effet Hall Indication de surcharge Ajustement du zéro DCA Touche Zero à... - Page 9 Spécifications d’Amplitude Fonction Amplitude Résolution Précision Protection contre les surcharges Courant AC 40 kW 10 W ± (1,5 % + 3 chiffres) 250 V, 400 A Remarque : 50/60 Hz, PF 0,6 à 1, Vpeak < 360 V 240 kW 100 W ±...
