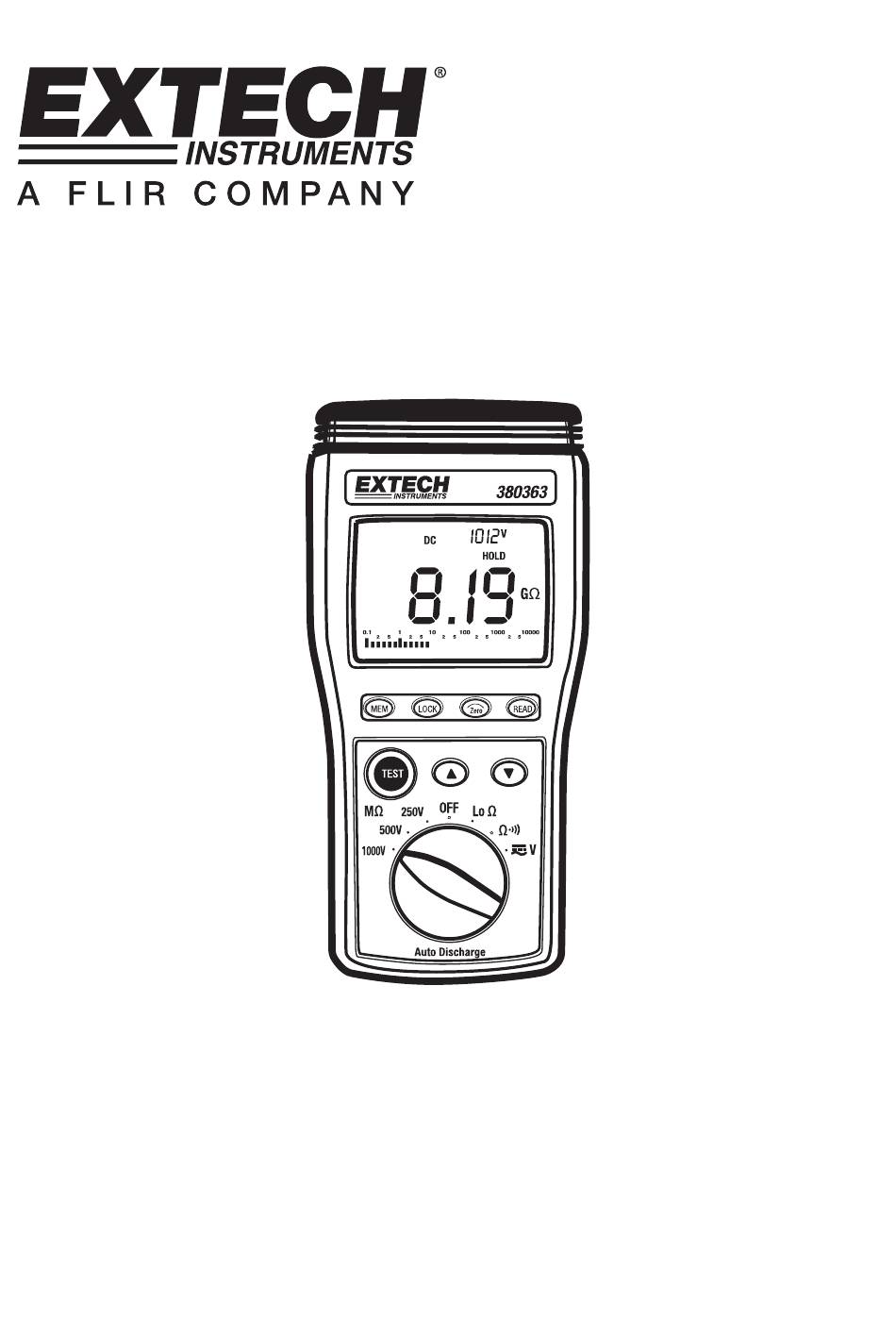

- Page 1 Manuel d’utilisation Modèle 380363 Testeur d’isolation/Mégohmmètre...
- Page 2 Nous vous félicitons pour l’acquisition de ce testeur d’isolation/Mégohmmètre Extech. Le modèle 380363 offre trois gammes de test, et vous permet d’effectuer des mesures de continuité et de tension AC/DC. La fonction d'enregistrement de données manuelles permet de stocker jusqu’à 9 ensembles de données.
-
Page 3: Description De L'appareil
Les fils d’essai devront être remplacés avant d’utiliser à nouveau l’appareil. Leur non-remplacement pourrait entraîner des dommages matériels et des risques d’électrocution. Si le remplacement des fils d’essai ne résout pas le problème, retournez l’instrument pour réparation. Model 380363-EU-FR-V-3.1-1/12... -
Page 4: Mesures De La Résistance D'isolation (Tests Du Mégohmmètre)
3. Appuyez sur LOCK ou TEST pour désactiver la fonction de verrouillage et mettre fin au test. Remarques sur les tests IR (Mégohmmètre) : 1. La gamme de mesures maximale du 380363 est de 10 GΩ Il arrivera souvent que la résistance d’isolation dépasse cette valeur. Dans ce cas l’appareil affichera le symbole de surcharge OL, signifiant que l’isolation testée est de bonne qualité. -
Page 5: Mesure De La Tension Ac/Dc
7. Intervertissez les sondes rouge et noire pour inverser la polarité du courant de test. La lecture doit rester identique. Ce test permet de détecter les connexions corrodées, qui peuvent provoquer l'apparition de lectures différentes dans les deux polarités. Model 380363-EU-FR-V-3.1-1/12... -
Page 6: Mise Hors Tension Automatique
Vérifiez le fusible et remplacez-le si besoin est (0,5 A/600 V à action rapide) Remettez le couvercle arrière en place et resserrez les vis. Nettoyage Essuyez régulièrement le boîtier à l’aide d’un chiffon sec. N’utilisez pas de solvants ou d’abrasifs pour nettoyer cet instrument. Model 380363-EU-FR-V-3.1-1/12... -
Page 7: Applications
1. The STARTER must be in the ON position during the test 2. La connexion du moteur à l'appareil doit être effectuée sur le boitier du moteur (terre) 3. La connexion de l’appareil au commutateur secteur doit être effectuée sur le côté moteur de l’interrupteur principal, comme illustré. Model 380363-EU-FR-V-3.1-1/12... -
Page 8: Test De Moteurs Dc
à trois conducteurs a deux fils reliés au blindage à la terre. La connexion entre les deux fils et le blindage est ensuite connectée à un des côtés de l’appareil. Le conducteur restant est connecté à l’autre côté de l’appareil. Model 380363-EU-FR-V-3.1-1/12... -
Page 9: Spécifications
235 x 116 x 54 mm (9,3 x 4,6 x 2,1 pouces) Poids 520 g (1,15 livres) Cotes de sécurité Degré de pollution 2 ; utilisation en intérieur, homologué CE ; Conforme aux normes IEC 61010-1 et IEC 61557 Catégorie CAT III-1000 V Model 380363-EU-FR-V-3.1-1/12... - Page 10 0,01 Ω ± 2 % + 2 chiffres > 30 V AC/DC Copyright © 2012 Extech Instruments Corporation (une société FLIR) Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.
