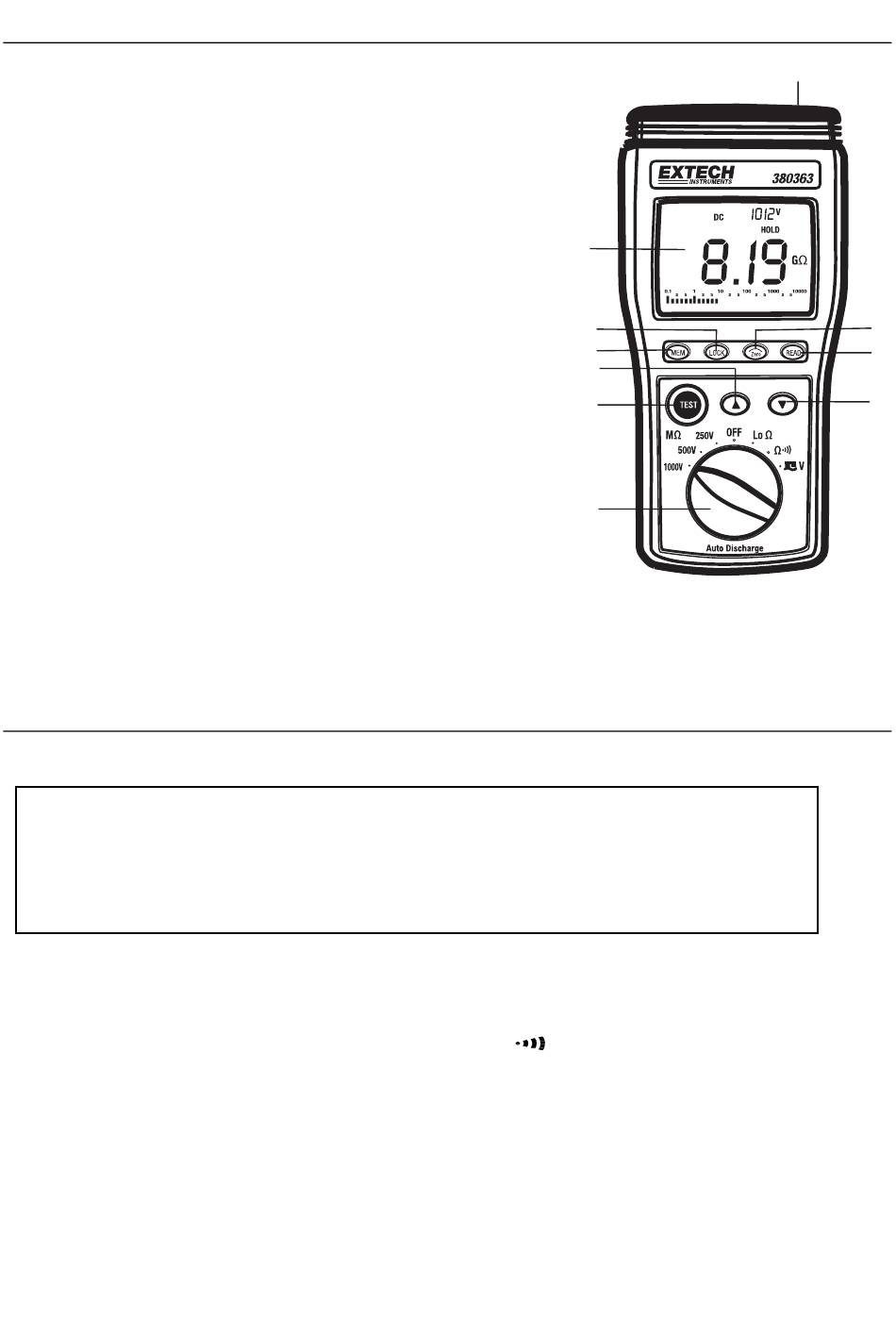

Description de l'appareil
1. Écran LCD
2. Bouton LOCK (verrouillage)
3. Bouton MEMORY (contrôle de mémoire)
4. Touche de navigation vers le haut
5. Bouton TEST
6. Commutateur rotatif
7. Touche de navigation vers le bas
8. Bouton READ (lecture de mémoire)
9. Bouton d'ajustement ZÉRO
10. Bornes d'entrée
Le compartiment à piles et le support inclinable se trouvent au
dos de l'appareil.
Mise en route
Branchement des fils d'essai
Assurez-vous que le circuit testé ne comprend aucun composant pouvant être endommagé par 1 000 VDC ;
ces appareils comprennent notamment les condensateurs d'amélioration de facteur de puissance, les câbles
basse tension à isolation minérale, les gradateurs de lumière électroniques et les ballasts/démarreurs pour
lampes fluorescentes.
Pour effectuer toute mesure, branchez le fil d'essai rouge à la borne d'entrée VΩ et le fil d'essai
noir à la borne d'entrée COM.
Vérification des fils d'essai
Positionnez le commutateur rotatif sur la gamme Ω
1.
2.
Faites entrer les extrémités des fils d'essai en contact.
La lecture de la résistance doit être inférieure à 0,5 Ω et la tonalité doit retentir.
3.
4.
Lorsque les fils ne sont pas en contact, l'affichage doit indiquer OL (dépassement de gamme).
5.
Toute lecture affichée différente des lectures décrites ci-dessus indique l'existence d'un
problème. Les fils d'essai devront être remplacés avant d'utiliser à nouveau l'appareil. Leur
non-remplacement pourrait entraîner des dommages matériels et des risques d'électrocution.
Si le remplacement des fils d'essai ne résout pas le problème, retournez l'instrument pour
réparation.
