REMOTE TURN-ON INPUT
MODE LEVEL
CH 5-6 PRE-OUT
REM DC AUDIO LOW
CH 1-4 LOW IN
CN
信号输入

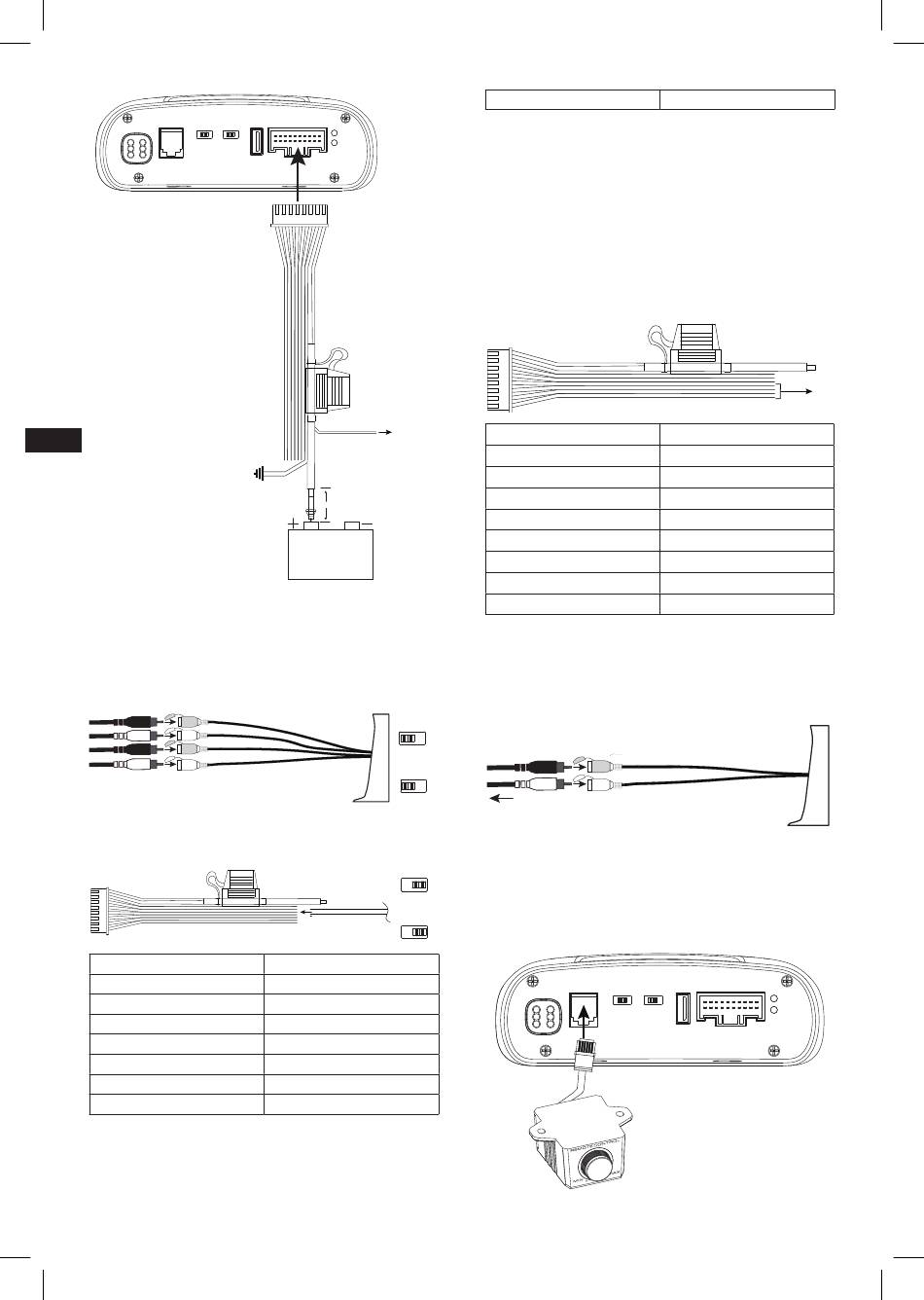

• 线路电平输入：如果您的源设备提供前后预置音频输出，使用
RCA 跳接线将其连接到线束的前后线路电平输入。
注意：当使用低电平信号和远程开启线时，请将"Turn-on Mode"
开关设置为 "REM"，将"Input Level"开关设置为 "LOW"。
1
2
3
4
• 高电平输入：如果音频系统的源设备没有线路电平输出，请将
源设备的扬声器输出线连接到功放线束的高电平输入线。
线缆颜色
橙色
橙色/黑色
蓝色
蓝色/黑色
红色
红色/黑色
黄色
CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 21 CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 21
OUTPUT INPUT PWR
R R R R F F R R G B
PC R R L L R L L R N A
+ - + - - - - -
D T
PRT
HI PWR
F F F F F F R R O I
L L R R R L L R U N
+ - + - + + + +
T
OUTPUT INPUT REM
远程开启（蓝色）至自
播放器的 REM 输出
保险丝座，
15A 保险丝
机箱接地 (-)
18" (46cm)
电池
TURN-ON
MODE
REM 直流音频
INPUT
LEVEL
LOW
TURN-ON
MODE
REM 直流音频
INPUT
汽车扬声器线
LEVEL
LOW
高电平输入
左前 (+)
左前 (-)
右前 (+)
右前 (-)
左后 (+)
左后 (-)
右后 (+)
黄色/黑色
注意：使用高电平信号时，将"Turn-on Mode"开关设置为 "DC"（在
其接收到电池电源时开启）或"AUDIO"（在其检测到源设备的信号时
开启），然后将"Input Level"切换到"HI"位置。
扬声器输出连接
在观察合适的极性前提下，将扬声器连接到扬声器输出线束的电
线：将每条正极 (+) 导线连接到相应的正极 (+) 扬声器端子，将负
极 (-) 导线连接到相应的负极 (-) 扬声器端子。然后将扬声器输出
线束插入 DSP 功放。
重要信息：扬声器输出通道均无法桥接。
线缆颜色
白色
白色/黑色
灰色
灰色/黑色
绿色
绿色/黑色
紫色
紫色/黑色
连接第二台功放（单独出售）
如需增强系统的性能，您可以使用 INFDSP4425 的预置音频输出
为第二台功放发送全频音频信号。使用 RCA 跳接线将预置音频输
出连接到第二台功放的预置音频输入。
至扬声器功放
HI
连接远程低音电平控件（单独出售）
INFDSP4425 兼容可选的 Infinity RBC 远程低音电平控件，您可在当
地 Infinity 经销商处选购。要连接此控件，请将其插入 INFDSP4425
控制面板上合适的输入端。使用金属板螺丝将遥控器安装在仪表
板下方等合适的位置。
HI
REMOTE
CH 5-6 PRE-OUT
CH 1-4 LOW IN
右后 (-)
至扬声器
输出通道
左前 (+)
左前 (-)
右前 (+)
右前 (-)
左后 (+)
左后 (-)
右后 (+)
右后 (-)
OUTPUT INPUT PWR
R R R R F F R R G B
TURN-ON INPUT PC R R L L R L L R N A
+ - + - - - - - D T
MODE LEVEL
PRT
REM DC AUDIO LOW HI PWR
F F F F F F R R O I
L L R R R L L R U N
+ - + - + + + +
T
OUTPUT INPUT REM
