DESCRIPCIÓN DEL PRODUCTO
El amplificador Infinity DSP es un procesador de audio que sirve para
ajustar sistemas de audio del mercado de repuestos con precisión.
Se trata de un sistema de audio autónomo con 4 canales de salida
de sonido alimentados y 2 canales de salida de preamplificador, una
interfaz de ajuste fácil de usar incluso para alguien sin experiencia
y capacidades de ajuste tan detalladas como para satisfacer a los
instaladores experimentados. Con una conexión USB para acceder
a la interfaz de ajustes con un PC Windows, es posible controlar
los cortes de frecuencias totalmente variables, las pendientes
seleccionables de 0 a -48 dB, el retardo de tiempo, los ajustes de
EQ paramétrico o gráfico de 31 bandas, el mezclador de entradas a
salidas asignables con suma de canales de entrada, la ganancia de
canales, el control de volumen maestro, el indicador de recorte para
garantizar que no se distorsione la salida de audio y la posibilidad de
guardar hasta 10 configuraciones predefinidas.

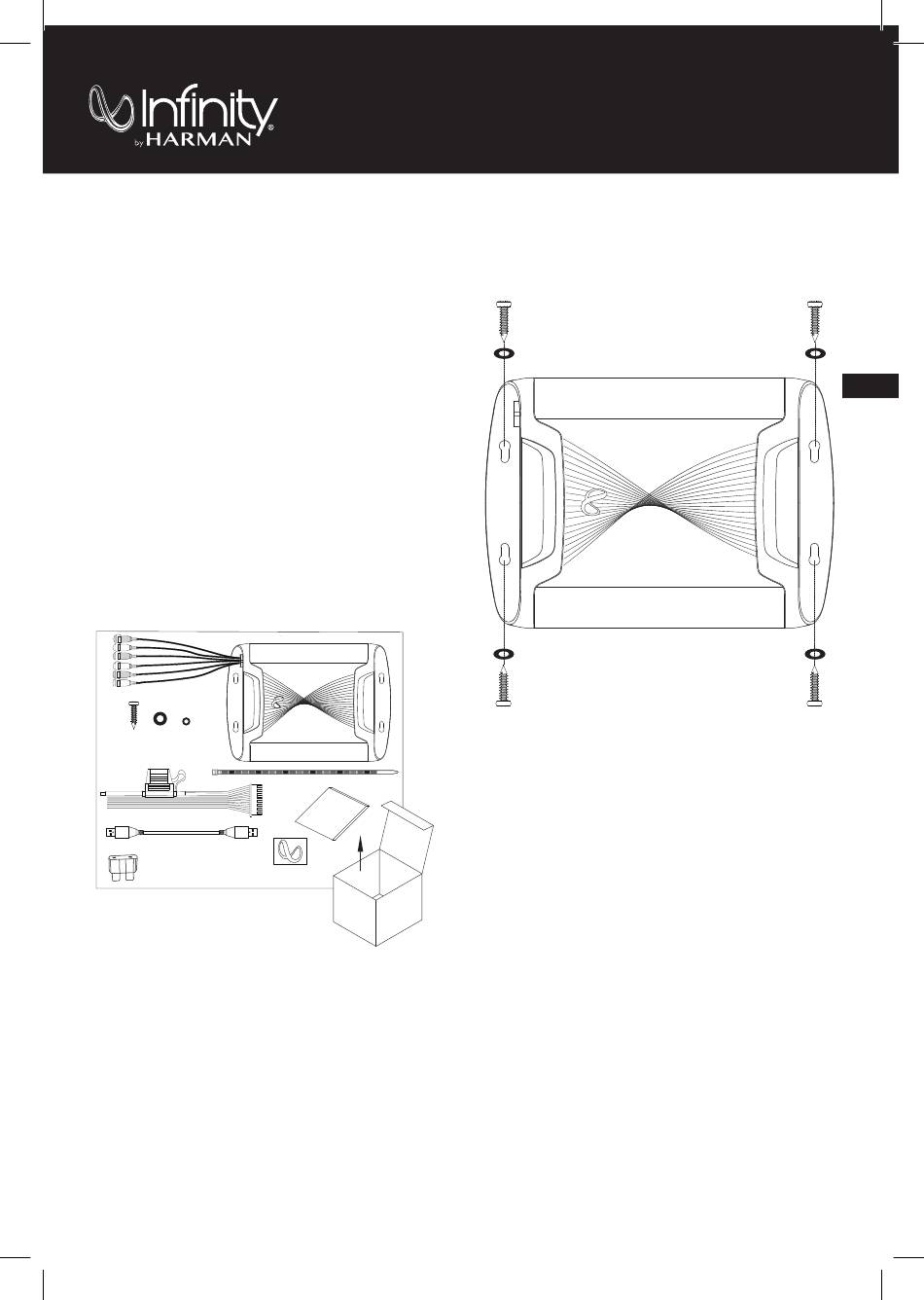

CONTENIDO DEL ENVASE
1 Amplificador 4 Bridas
Herrajes de montaje 1 Fusible de repuesto 1 Cable USB a PC
de acero inoxidable
2 Adhesivos Infinity
1X
4X 4X 4X
1X
1X
1X
INSTALACIÓN Y CABLEADO
IMPORTANTE: Desconecta el terminal negativo (–) de la
batería del vehículo antes de empezar la instalación.
• Lleva siempre puesta protección ocular mientras utilices
herramientas.
• Elige una ubicación de montaje segura. Comprueba los
espacios libres a ambos lados de la ubicación. Asegúrate de
que los tornillos no pinchen las líneas de freno, las líneas de
combustible ni los mazos de cables y que el tendido de los
cables no interfiera en el funcionamiento seguro del vehículo.
Perfora y corta con precaución.
• Al realizar conexiones eléctricas, asegúrate de que estén
aseguradas y debidamente aisladas.
• No montes el amplificador con el sumidero de calor mirando
hacia abajo, ya que esto interfiere con la refrigeración.
CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 14 CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 14
Amplificador Infinity INFDSP4425 DSP
1 Cable de altavoz/
alimentación
1 Manual del propietario
4X
1X
2X
• Usando el amplificador como plantilla, marca las ubicaciones
de los agujeros de montaje en la superficie de montaje.
• Taladra agujeros piloto en la superficie de montaje.
• Sujeta el amplificador a la superficie de montaje con los cuatro
tornillos de montaje incluidos.
Conexiones de alimentación y a tierra
• Alimentación: Conecta el cable de alimentación amarillo de
+12 V al terminal positivo de la batería del vehículo. Asegúrate
de que el fusible de 15 A y su soporte estén a menos de
457 mm de la batería.
• Toma de tierra: Conecta el cable negro GND al terminal
negativo de la batería del vehículo o al chasis del vehículo,
cerca de la batería, con un tornillo. NOTA: Si es posible, quita
la pintura del chasis para lograr el mejor contacto posible. Se
recomienda utilizar una arandela estriada debajo del conector
de anillo para asegurar la conexión.
• Entrada de control remoto: Conecta el cable rojo de
encendido remoto al cabo de salida de control remoto de la
unidad de fuente, si utilizas las entradas de señal de bajo nivel
de un equipo estéreo de repuesto. NOTA: Si vas a utilizar
las entradas de señal de alto nivel (los cables de altavoz del
vehículo), puedes elegir entre usar la característica de offset de
12 V CC para encender el amplificador al poner en marcha el
vehículo o la función de detección automática para encender
el amplificador cuando al detectar una señal de audio. En
cualquiera de los casos, no es necesario conectar el cable de
encendido remoto y es posible cubrirlo con cinta o recortarlo
para evitar que introduzca ruido.
• Salida de control remoto: Conecta el cable azul de salida
de control remoto a dispositivos que necesiten 12 V para
encenderse después del Infinity INFDSP4425. Esta conexión
permite encender dispositivos de 12 V una vez que el
amplificador se activa mediante el encendido de la entrada de
12 V, el desplazamiento de la CC o la detección de la entrada
de una señal de audio.
• Después de realizar todas las conexiones, conecta el mazo de
cables al amplificador.
ES
