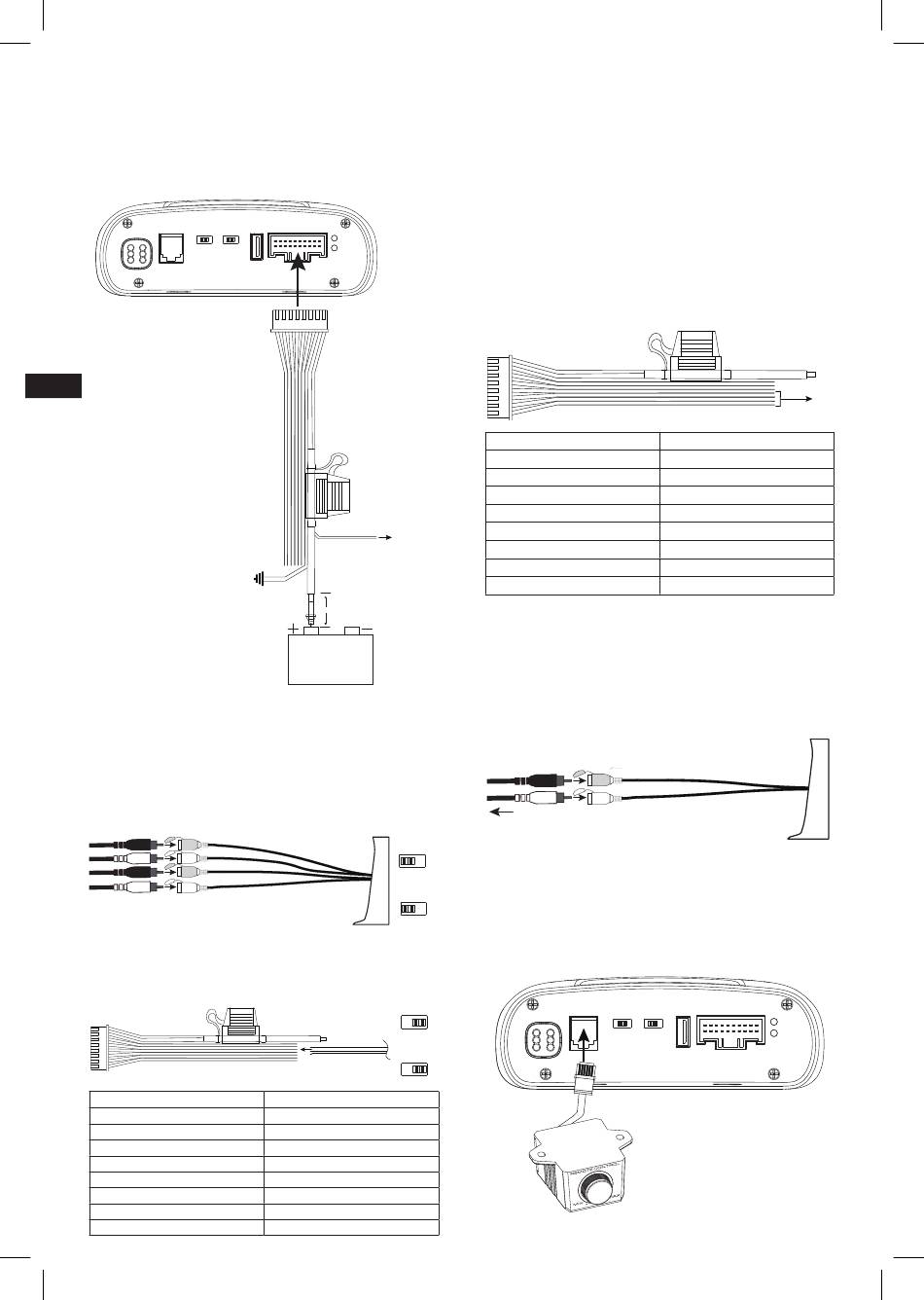

Indicadores de alimentación/protección
La luz de alimentación se iluminará en color verde cuando el
amplificador reciba alimentación y reproduzca sonido. La luz de
protección se vuelve de color rojo si el amplificador se pone en
modo de protección, en situaciones de sobretensión o de tensión
insuficiente, fallo en el circuito de salida del amplificador o calor
excesivo.
REMOTE TURN-ON INPUT
MODE LEVEL
CH 5-6 PRE-OUT
REM DC AUDIO LOW
CH 1-4 LOW IN
ES
Toma de tierra
Entrada de señal
• Entradas de nivel de línea: Si la unidad fuente ofrece salidas
de preamplificador delanteras y traseras, conéctalas a las
entradas de nivel de línea delanteras y traseras en el mazo de
cables utilizando latiguillos RCA.
Nota: si vas a usar señales de bajo nivel y el cable de encendido
remoto, pon el interruptor "Turn-on Mode" (Modo de encendido) en
la posición "REM" (Remoto) y el interruptor "Input Level" (Nivel de
entrada) en la posición "LOW" (Bajo).
1
2
3
4
• Entradas de alto nivel: Si la unidad de fuente del sistema
de audio no dispone de salidas de nivel de línea, conecta
los cables de salida de altavoz de la unidad de fuente a las
entradas de alto nivel del mazo de cables del amplificador.
Color del cable
Naranja
Naranja/negro
Azul
Azul/negro
Rojo
Rojo/negro
Amarillo
Amarillo/negro
CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 15 CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 15
OUTPUT INPUT PWR
R R R R F F R R G B
PC R R L L R L L R N A
+ - + - - - - -
D T
PRT
HI PWR
F F F F F F R R O I
L L R R R L L R U N
+ - + - + + + +
T
OUTPUT INPUT REM
Cable de encendido
remoto (azul) hacia la
salida REM estéreo
Soporte para fusible,
fusible de 15A
del chasis (-)
46 cm
Batería
TURN-ON
MODE
REM DC AUDIO
INPUT
LEVEL
LOW
TURN-ON
MODE
REM DC AUDIO
INPUT
LEVEL
Cables de altavoz del
vehículo
LOW
Entradas de alto nivel
Delantero izquierdo+
Delantero izquierdo -
Delantero derecho +
Delantero derecho -
Trasero izquierdo +
Trasero izquierdo -
Trasero derecho +
Trasero derecho -
NOTA: Si utilizas señales de alto nivel, coloca el interruptor "Turn-on
Mode" (Modo de encendido) en la posición "DC" (CC) (para encender
cuando reciba alimentación desde la batería) o "AUDIO" (para encender
cuando se detecte una señal desde la unidad de fuente) y el interruptor
"Input Level" (Nivel de entrada) en la posición "HI" (Alto).
Conexiones de salida de altavoces
Conecta los altavoces a los cables del mazo de cables de salida
de los altavoces, respetando la polaridad correcta: conecta
cada cabo positivo (+) al terminal correspondiente positivo (+)
adecuado de los altavoces y cada cabo negativo (-) al terminal
correspondiente negativo (-) adecuado de los altavoces. A
continuación, conecta el mazo de cables de salida de los
altavoces al amplificador DSP.
IMPORTANTE: No es posible puentear ninguno de los canales
de salida de los altavoces.
Color del cable
Blanco
Blanco/negro
Gris
Gris/negro
Verde
Verde/negro
Morado
Morado/negro
Conectar un segundo amplificador (se
comercializa aparte)
Para añadir potencia al sistema, puedes enviar una señal de
audio de gama completa a un segundo amplificador utilizando las
salidas de preamplificador del INFDSP4425. Utiliza un latiguillo
RCA para conectar las salidas de preamplificador a las entradas
de preamplificador del segundo amplificador.
Hacia el amplificador de los altavoces
Conectar el control remoto de nivel de bajos
(se comercializa aparte)
El INFDSP4425 es compatible con el control remoto de nivel de
bajos Infinity RBC opcional, disponible en tu distribuidor Infinity
HI
local. Conéctalo a la entrada adecuada del panel de control del
INFDSP4425. Monta el control remoto en un lugar práctico, como
debajo del salpicadero, utilizando los tornillos de lámina metálica.
REMOTE
CH 5-6 PRE-OUT
CH 1-4 LOW IN
HI
Hacia los
altavoces
Canal de salida
Delantero izquierdo+
Delantero izquierdo –
Delantero derecho +
Delantero derecho –
Trasero izquierdo +
Trasero izquierdo –
Trasero derecho +
Trasero derecho –
OUTPUT INPUT PWR
R R R R F F R R G B
TURN-ON INPUT PC R R L L R L L R N A
+ - + - - - - - D T
MODE LEVEL
PRT
REM DC AUDIO LOW HI PWR
F F F F F F R R O I
L L R R R L L R U N
+ - + - + + + +
T
OUTPUT INPUT REM
