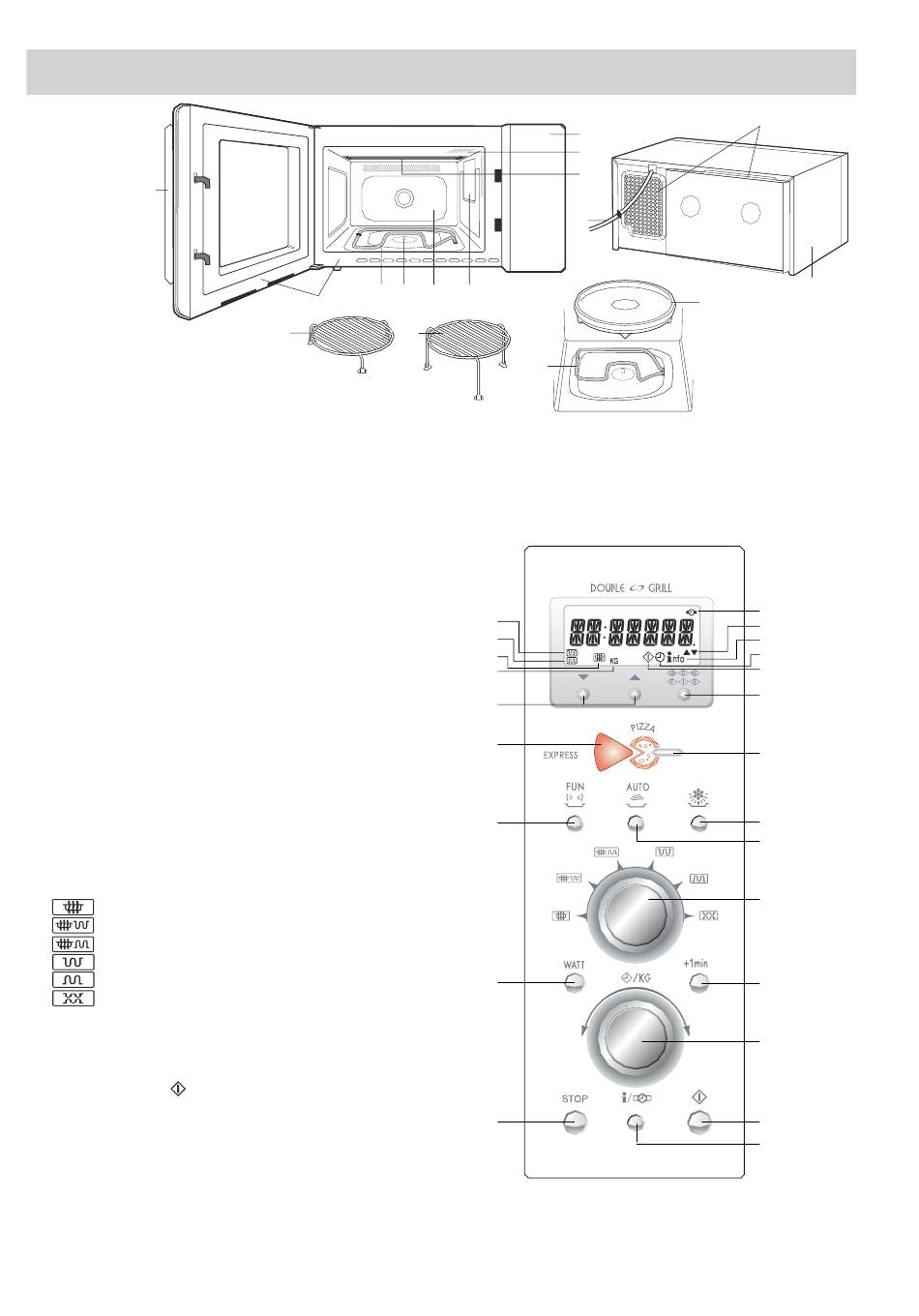

Vue Apparente; Panneau De Commande - Sharp R-775 Manuel D'entretien

FOUR
9

1. Panneau de commande

2. Eclairage du four
3. Elément chauffant du gril
(Gril supérieur)
4. Cache de guide d'ondes
5. Cavité du four
6. Axe du moteur de plateau
tournant
7. Elément chauffant du gril
(Gril inférieur)
Affichage numérique et voyants indicateurs :
1 Voyant du GRIL INFERIEUR
2 Voyant du GRIL SUPERIEUR
3 Voyant indicateur REGLAGE D'HORLOGE
4 Voyants indicateurs MOINS/PLUS
5 Voyant INFORMATION
6 Voyant MINUTERIE
7 Voyant de CUISSON EN COURS
8 Voyant de POIDS (kg)
9 Voyant MICRO-ONDES
Touches de commande :
10 Touche LANGUE
11 Touche EXPRESS PIZZA
12 Touche PIZZA
13 Touche MENUS FUN
14 Touche DECONGELATION AUTO
15 Touche CUISSON AUTO
16 Cadran MODE DE CUISSON
Tourner le cadran jusqu'à ce que le voyant indique le symbole
approprié :
pour la cuisson micro-ondes
pour la cuisson micro-ondes avec GRIL SUPERIEUR
pour la cuisson micro-ondes avec GRIL INFERIEUR
pour GRIL SUPERIEUR
pour GRIL INFERIEUR
pour GRILS SUPERIEUR & INFERIEUR
17 Touche + 1 min
18 Cadran TEMPS/POIDS
Tourner le cadran pour régler le temps de cuisson/décongélation
ou le poids des aliments.
19 Touche MARCHE
20 Touche INFO/HORLOGE
21 Touche STOP
22 Touche de NIVEAU DE PUISSANCE DES MICRO-ONDES
Appuyer sur cette touche pour modifier le réglage de puissance
des micro-ondes
23 Touches MOINS/PLUS
REMARQUE : Si l'horloge a été réglée, certaines fonctions de cuisson à activation par touche simple telles que
"MINUTE PLUS" sont désactivées au bout de trois minutes lorsque le four n'est pas utilisé. Ces fonctions
seront activées automatiquement lorsque la porte est ouverte et fermée ou lorsque l'on appuie sur la
touche stop.

VUE APPARENTE

7
6
8
14 15
8. Joints de porte et surfaces
d'étanchéité
9. Poignée d'ouverture de la porte
10. Ouvertures d'aération
11. Cordon d'alimentation
PANNEAU DE COMMANDE
R-775(W)R-785(AL) - 6
1
2
3
11
5
4
7
12. Boîtier extérieur
13. Plateau tournant
14. Grille basse
15. Grille haute
2
1
9
8
23
11
13
22
21
10
12
13
3
4
5
6
7
10
12
14
15
16
17
18
19
20
