LETTRE DE
PROCEDURE
M TEST DE L'UNITE DE COMMUTATEURS A IMPULSION
Si l'affichage ne s'efface pas lorsque l'on relâche la touche STOP, vérifier d'abord si le câble indique
le bon contact, vérifier que le commutateur d'arrêt fonctionne correctement ; c'est à dire si les contacts
sont fermés lorsque la porte est fermée et ouverts lorsque la porte est ouverte. Si le commutateur
d'arrêt est en bon état, débrancher le câble qui connecte l'unité de commutateurs à impulsion à l'unité
de commande et s'assurer que le commutateur d'arrêt est fermé (fermer la porte ou court-circuiter le

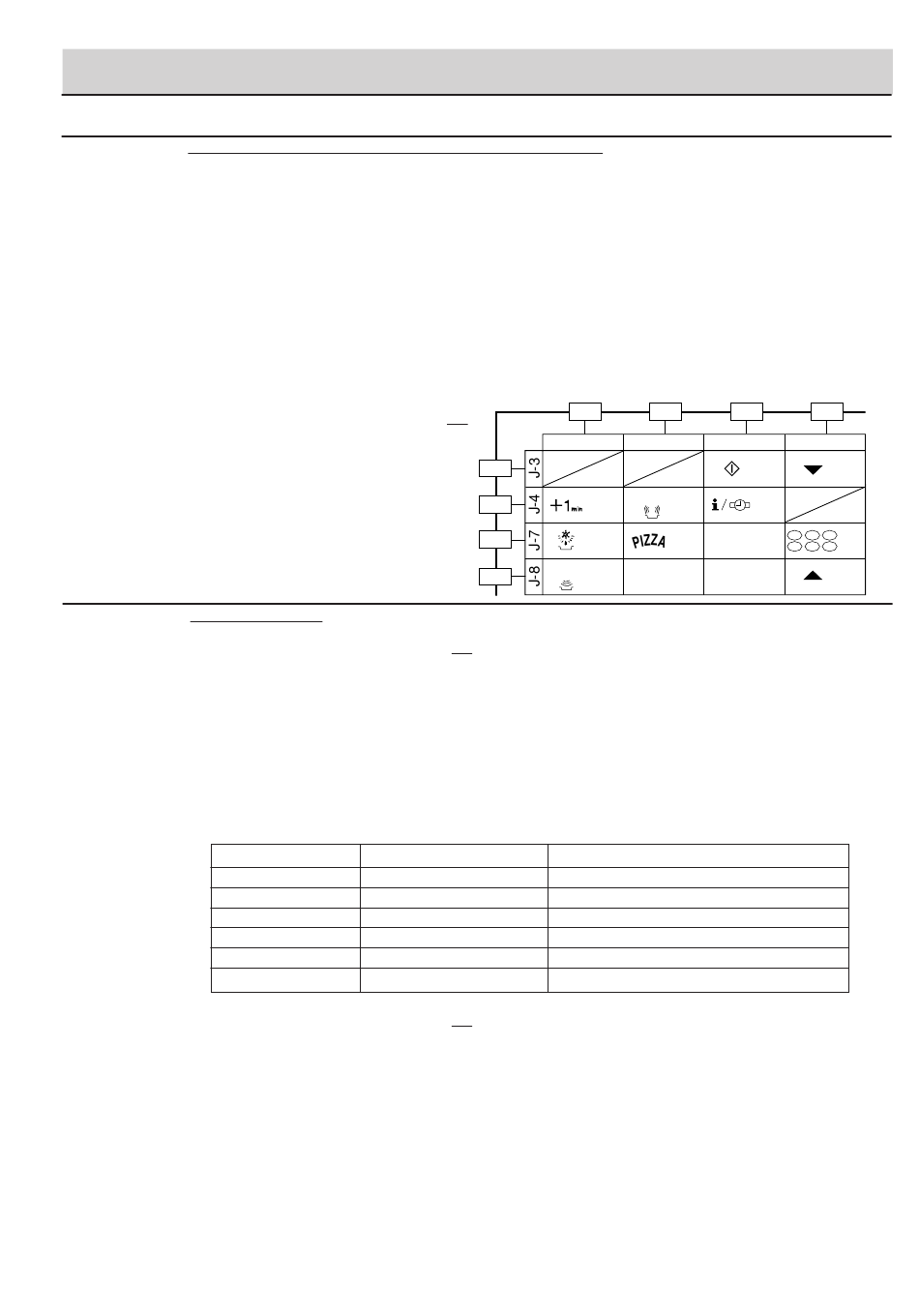

connecteur de commutateur d'arrêt). Utiliser la matrice de l'unité de commutateurs à impulsion
indiquée sur le schéma du panneau de commande et placer un cavalier entre les broches qui
correspondent à la touche d'ARRET, assurant un contact momentané. Si l'unité de commande répond
en effaçant avec un signal sonore, l'unité de commutateurs à impulsion est défectueuse et doit être
remplacée. Si l'unité de commande ne répond pas, elle est défectueuse et doit être remplacée. Si une
touche spécifique ne répond pas, la méthode ci-dessus peut être utilisée (après l'effacement de l'unité
de commande) pour déterminer si l'unité de commande ou l'unité de commutateurs à impulsion est
défectueuse.
EFFECTUER LES VERIFICATIONS 4R.
N

TEST DU RELAIS

EFFECTUER LES VERIFICATIONS 3D.
Retirer le boîtier extérieur et vérifier la tension entre les broches n° 1 et 3 du connecteur (E) à 4 broches
sur l'unité de commande à l'aide d'un voltamètre CA.
La mesure indiquée doit être de 230 volts, sinon, vérifier le circuit du four.
Test du relais
Vérifier la tension à la bobine de relais à l'aide d'un voltamètre CC lors de la cuisson aux micro-ondes,
au gril ou double.
DC. Tension indiquée ......... Relais défectueux.
DC. Tension non indiquée .. Vérifier la diode qui est branché sur la bobine du relais. Si la diode est
SYMBOLE DE RELAIS
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURE DE TEST
correcte, l'unité de commande est défectueuse.
TENSION DE SERVICE
RY1 Env. 18,0 V CC
RY2 Env. 18,0 V CC
RY3 Env. 24,0 V CC
RY4 Env. 24,0 V CC
RY5 Env. 24,0 V CC
RY6 Env. 24,0 V CC
R-775(W)R-785(AL) - 17
TEST DES COMPOSANTS
J-6
J-6
J-3
SW11
J-4
SW12
J-7
AUTO SW13
J-8
COMPOSANTS CONNECTES
Lampe du four/Moteur du plateau tournant
Transformateur haute tension
Elément chauffant du gril (supérieur)
Elément chauffant inférieur
Transformateur de commande de touche
Moteur du ventilateur
J-5 J-2
J-5 J-2
SW4
FUN
SW8 SW5
SW9 SW6
GB
EXPRESS
F
SW10 SW7
STOP
WATT
J-1
J-1
SW1
SW2
D NL
I E
SW3
