Accessoires
5.4
Ventilateur annexe
Ventilateur électrique pour deux axes afin de garantir le rendement à puissance nominale même
pour des conditions ambiantes difficiles, obligatoire pour AX254x6.
Pour l'ajout à le variateur déjà monté dans l'armoire électrique, suspendre simplement les crochets
arrière dans la fente prévue à cet effet sur la face inférieure du AX2500 et fixer le ventilateur à l'a-
vant du boîtier avec la vis.
Le raccordement électrique s'effectue automatiquement lors du montage.
Remarquez que le ventilateur annexe augmente le dégagement nécessaire sous l'équi-
pement (Þ p. 24)

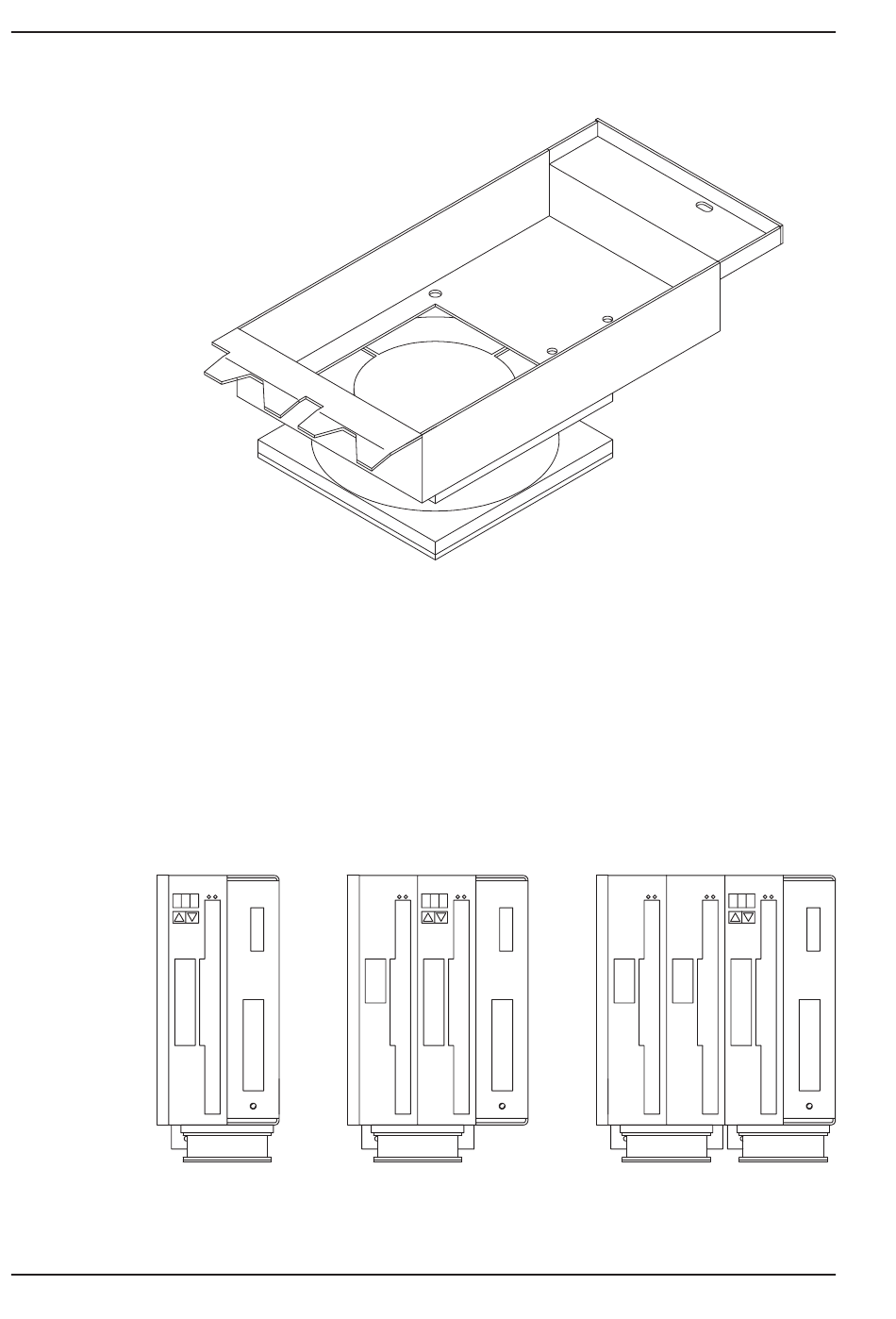

Le dessin ci-dessous explicite la façon dont le ventilateur doit être monté.
Pour un nombre impair d'axes (y compris l'axe Master), le ventilateur doit également recouvrir l'ali-
mentation du Master.
Master seul
66
07/03
Master avec 1 module d'axe
AX2500 manuel d'installation
Beckhoff
Master avec 2 modules d'axe
