Konfiguration des frequenzbasierten Motordrehzahlsensors

1. drücken, um das Hauptmenü aufzurufen, anschließend durchblättern und SENSOR CONFIG
auswählen.
2. Durchblättern und Engine auswählen.
3. Pulse per revolution auswählen.
4. Korrekturfaktor eingeben.
HINWEIS: Zum Speichern des Wertes müssen alle Ziffern bestätigt werden.
5. gedrückt halten, um zu den Datenseiten zurückzukehren.
Konfiguration und Kalibrierung des Sensors für den
Kraftstofffüllstand
1.
drücken, um das Hauptmenü aufzurufen,
anschließend durchblättern und SENSOR
CONFIG auswählen.
2. Durchblättern und Fuel auswählen.
3. Tank volume auswählen und anschließend
das Tankvolumen einstellen.
4. Durchblättern und Sensor type auswählen,
anschließend durchblättern und den Sensortyp
auswählen.
5. Durchblättern und Calibration auswählen,
anschließend die Einpunkt- oder die
Fünfpunktkalibrierung auswählen (Do 1 point
cal/Do 5 point cal): Die Anweisungen für die
Kalibrierung und der in Echtzeit vom Sensor

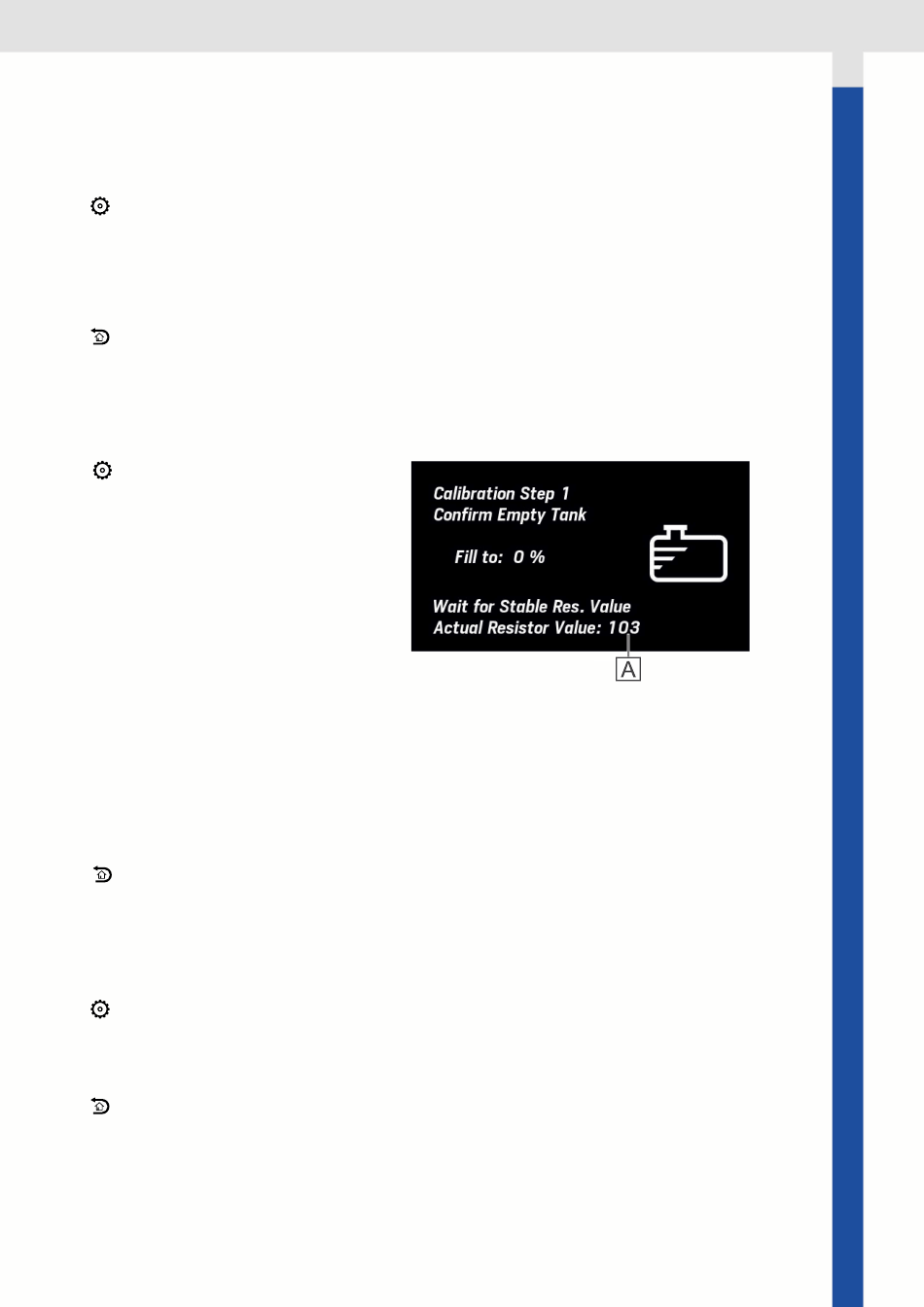

gemessene Ohm-Wert werden angezeigt [A].
6. Den Tank entleeren und warten, bis sich der
angezeigte Wert stabilisiert. Dann durch
Drücken des Druck-/Drehknopfes bestätigen.
7. Bei der Fünfpunkt-Kalibrierung für alle
Kalibrierpunkte nach den genannten
Anweisungen vorgehen.
8.
gedrückt halten, um zu den Datenseiten
zurückzukehren.
Löschen der Kalibrierung des Sensors für den Kraftstofffüllstand
1. drücken, um das Hauptmenü aufzurufen, anschließend durchblättern und SENSOR CONFIG
auswählen.
2. Durchblättern und Fuel auswählen.
3. Durchblättern und Calibration auswählen, anschließend Delete cal auswählen: Die werkseitige
Kalibrierung wird wiederhergestellt.
4. gedrückt halten, um zu den Datenseiten zurückzukehren.
