Pour mesurer l'impédance de boucle en mode de déclenchement sur courant fort :
S'il n'y a pas de disjoncteur différentiel dans le système testé, vous pouvez utiliser le test
d'impédance de boucle Ligne/Terre (L-PE) en courant fort.
1. Placez le sélecteur rotatif sur
2. Connectez les 3 cordons aux bornes L, PE et N (rouge, verte, bleue) du testeur. Seuls les
cordons de mesure étalonnés fournis doivent être utilisés ! La résistance des cordons de
mesure étalonnés est soustraite automatiquement du résultat.
3. Appuyez sur F1 pour sélectionner L-PE. Le symbole qui s'affiche
mode avec déclenchement sur courant fort est sélectionné.
4. Recommencez les opérations 4 à 8 du test précédent.
W Avertissement
Le symbole
qui s'affiche sur sur l'écran LCD indique le mode boucle en courant fort.
Vérifiez l'absence de disjoncteurs différentiels car ils se déclencheront.
Impédance de ligne
L'impédance de ligne est l'impédance source mesurée entre les conducteurs de ligne ou la
ligne et le neutre. Cette fonction permet d'effectuer les tests suivants :
• Impédance de boucle entre la ligne et le neutre.
• Impédance phase à phase dans les systèmes triphasés.
• Mesure de la boucle L-PE. Cette fonction permet d'effectuer une mesure en courant
fort dans une boucle à 2 fils. Elle n'est pas utilisable pour les circuits protégés par des
disjoncteurs différentiels car ceux-ci se déclencheraient.
• Courant de court-circuit présumé (PSC). Le PSC est le courant qui peut passer si le
conducteur de la phase est en court-circuit avec le neutre ou une autre phase. Le
testeur calcule le courant PSC en divisant la tension secteur mesurée par l'impédance
de ligne.
Pour mesurer l'impédance de ligne :
1. Placez le sélecteur rotatif sur
mode boucle en courant fort est sélectionné.
2. Connectez le cordon rouge sur la borne L (rouge) et le bleu sur la borne N (bleue) du
testeur. Seuls les cordons de mesure étalonnés fournis doivent être utilisés ! La résistance
des cordons de mesure étalonnés est soustraite automatiquement du résultat.
3. Appuyez sur F1 pour sélectionner L-N.
.

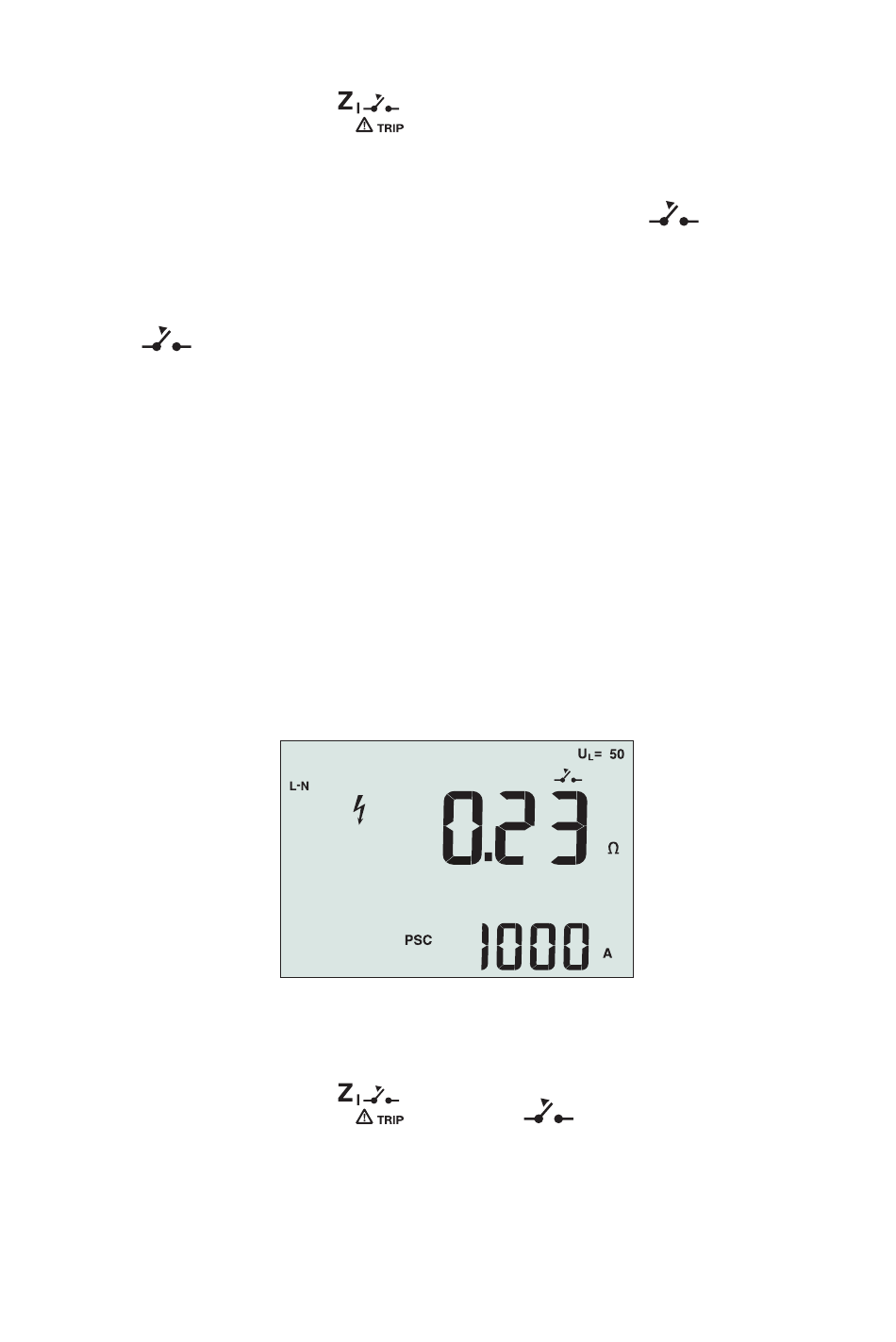

Figure 14. Affichage de l'impédance de ligne
. Le symbole
sur l'écran LCD indique que le
13
indique que le
