3. Collegare cavi di connessione ai morsetti del lettore (Fig. 13/1).
Prestare attenzione a che il conduttore che è collegato
al controllore in A venga collegato in A anche al lettore.
Lo stesso vale per il conduttore che è stato collegato in B.

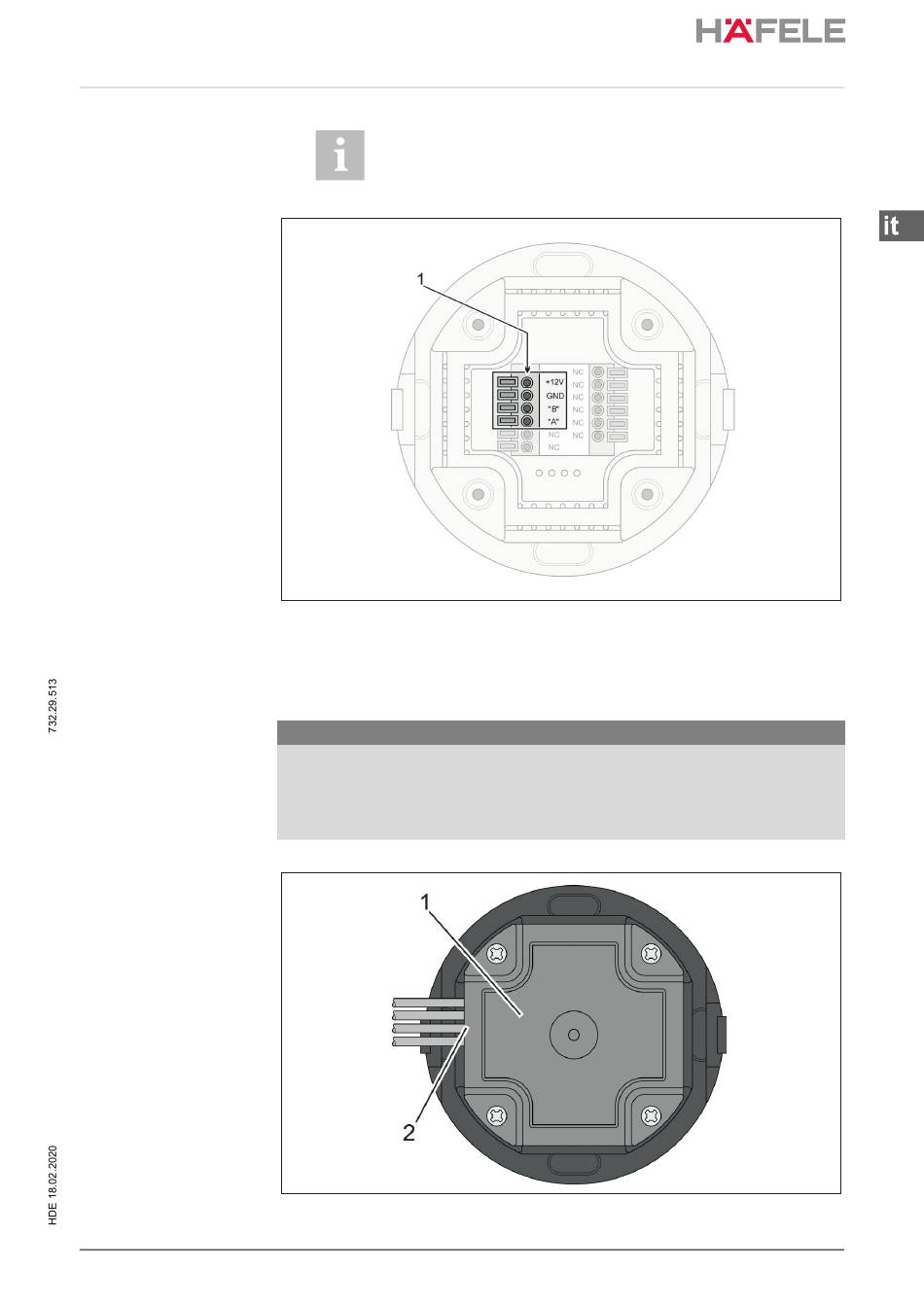

Fig. 13: Collegamenti sul lato posteriore del lettore WRU 200
4. Avvitare la copertura in dotazione al lato posteriore del lettore (Fig.
stesso tempo, scaricare i cavi lateralmente sulle guide dei cavi imbottite (Fig. 14/2).
AVVISO
Pericolo di danni ai cavi!
• Spingere con cautela lettore e cavi all'interno della scatola di
commutazione.
• Assicurarsi che i cavi non siano incastrati.
Fig. 14: Lato posteriore lettore WR 200 con cavo
14/1). Allo
