260

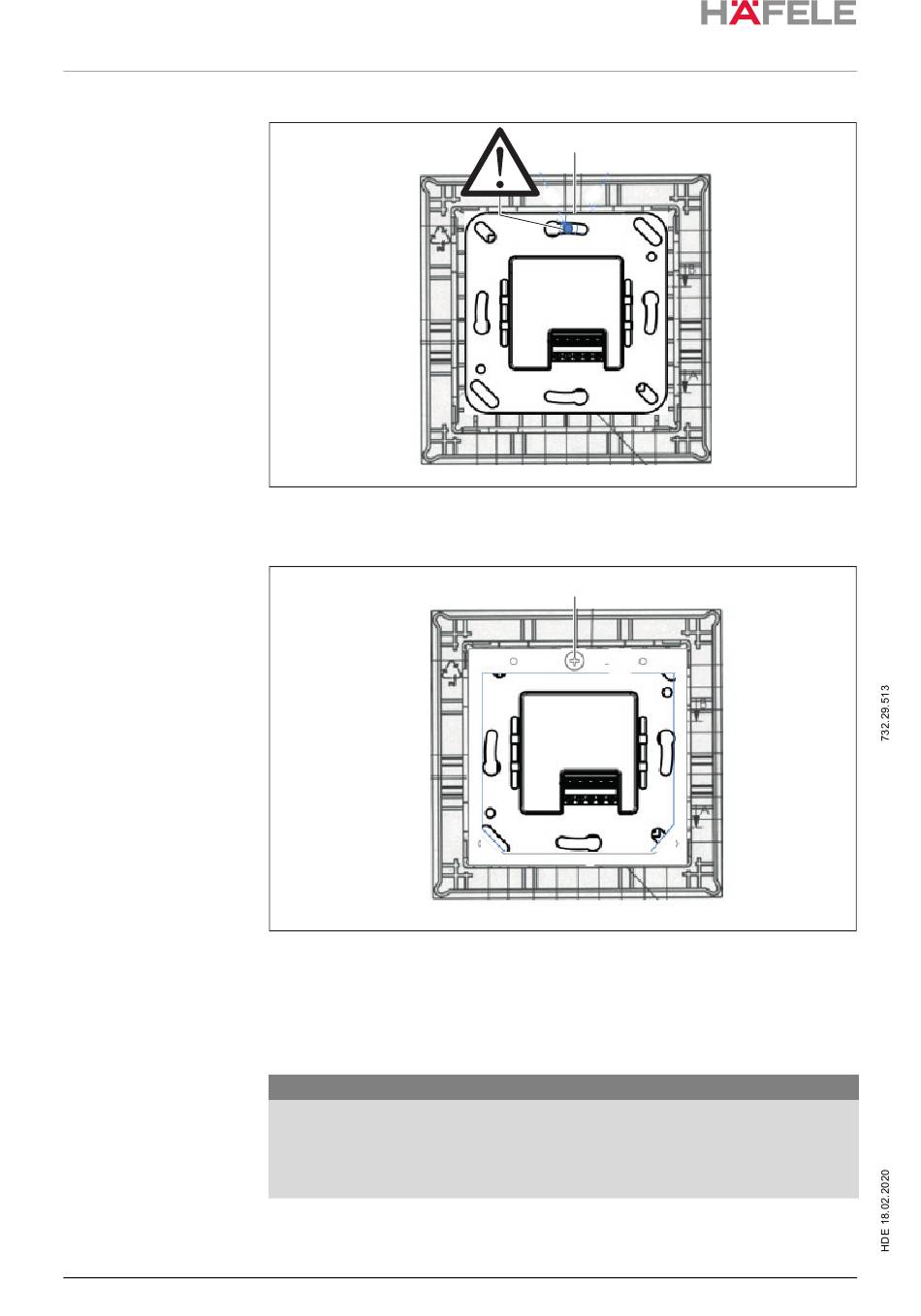

2. Inserire il lettore A FILO IN ALTO nel modulo cieco (Fig. 19/1).
Fig. 19: Inserire il lettore WRU 220 nel modulo cieco
3. Inserire e fissare nuovamente la lamiera morsetti nel modulo cieco (Fig. 20).
Fig. 20: Inserire e fissare la lamiera di montaggio
4. Collegare cavi di connessione ai morsetti del lettore (Fig. 39/pag. 278).
5. Inserire cavi nell'alloggiamento e applicare a clip la copertura cieca con il lettore
sul telaio.
AVVISO
Pericolo di danni ai cavi!
• Spingere con cautela lettore e cavi all'interno della scatola
di commutazione.
• Assicurarsi che i cavi non siano incastrati.
