Modules RAID et tolérance de panne
L1
L2

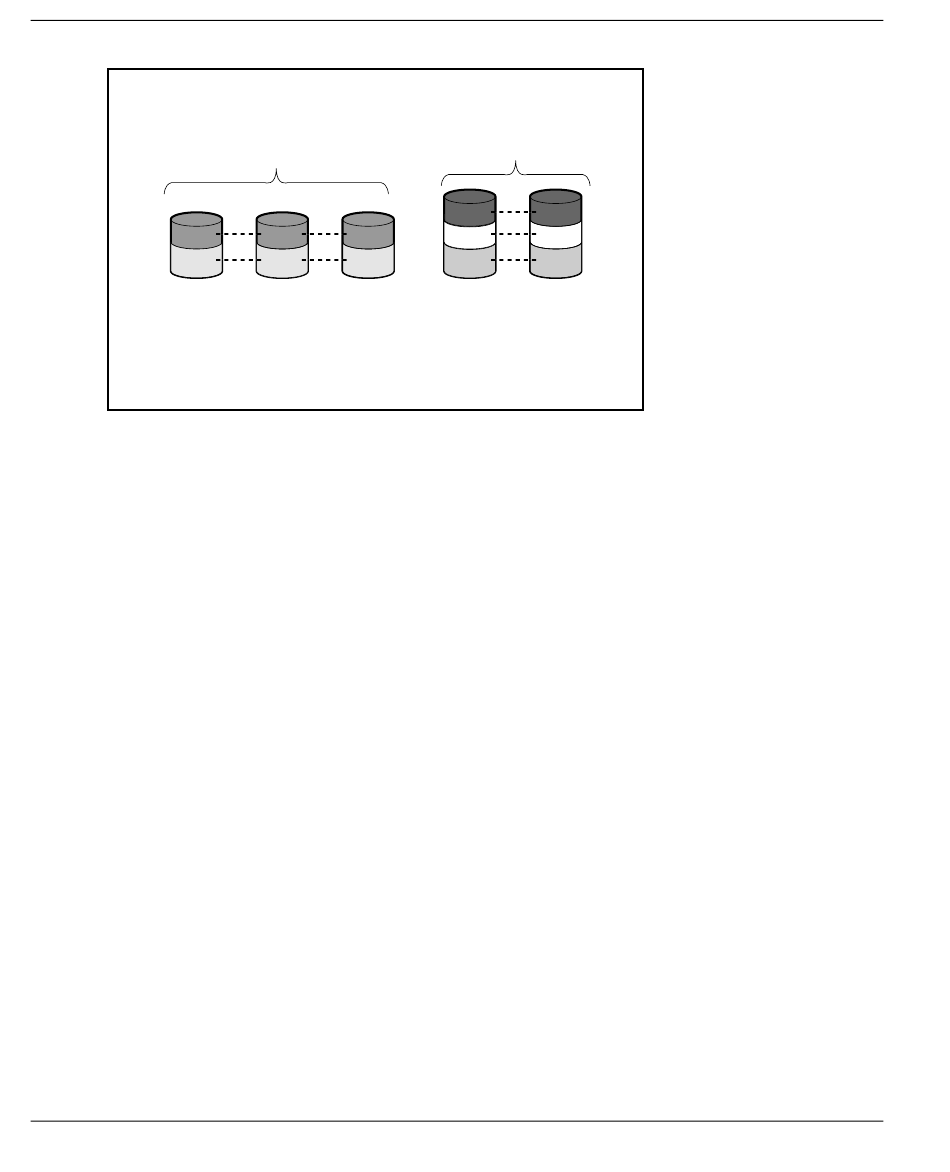

Figure C-4 : Deux modules (A1, A2) contenant cinq
unités logiques étendues sur cinq disques physiques
Chaque unité logique d'un module RAID est répartie sur tous les disques physiques
du module. Une unité logique peut également s'étendre sur plusieurs ports du même
contrôleur, mais elle ne peut s'étendre que sur un seul contrôleur.
Toute panne de disque, bien que rare, est potentiellement catastrophique. Dans
l'exemple de la Figure C-4, une panne d'un quelconque disque physique peut
provoquer la panne de toutes les unités logiques du même module RAID, entraînant
la perte de toutes les données des unités.
Pour éviter les pertes de données dues à une panne de disque physique, les unités
logiques peuvent être configurées avec une tolérance de panne. Plusieurs méthodes
de tolérance de panne ont été développées. Les méthodes suivantes sont prises en
charge par les contrôleurs Compaq et sont décrites dans la section « Méthodes de
tolérance de panne » :
•
RAID 0 : répartition des données uniquement (pas de tolérance de panne)
•
RAID 1+0 - Mode miroir
•
RAID 5 : dataguarding réparti
