Prenons par exemple un contrôleur connecté aux deux modules suivants :
•
Le module A : composé de trois disques de 4,3 Go dans une configuration
RAID 5, sans disque de secours.
•
Le module B : composé de deux disques de 9,1 Go dans une configuration
RAID 1, sans disque de secours.
Vous installez maintenant un disque de 4,3 Go et souhaitez étendre le module A pour
inclure ce nouveau disque. Ce scénario est représenté dans la figure 7-18.
Figure 7-18 : Exemple d'expansion de module RAID
Pour développer le module A et créer une deuxième unité logique sur ce module :

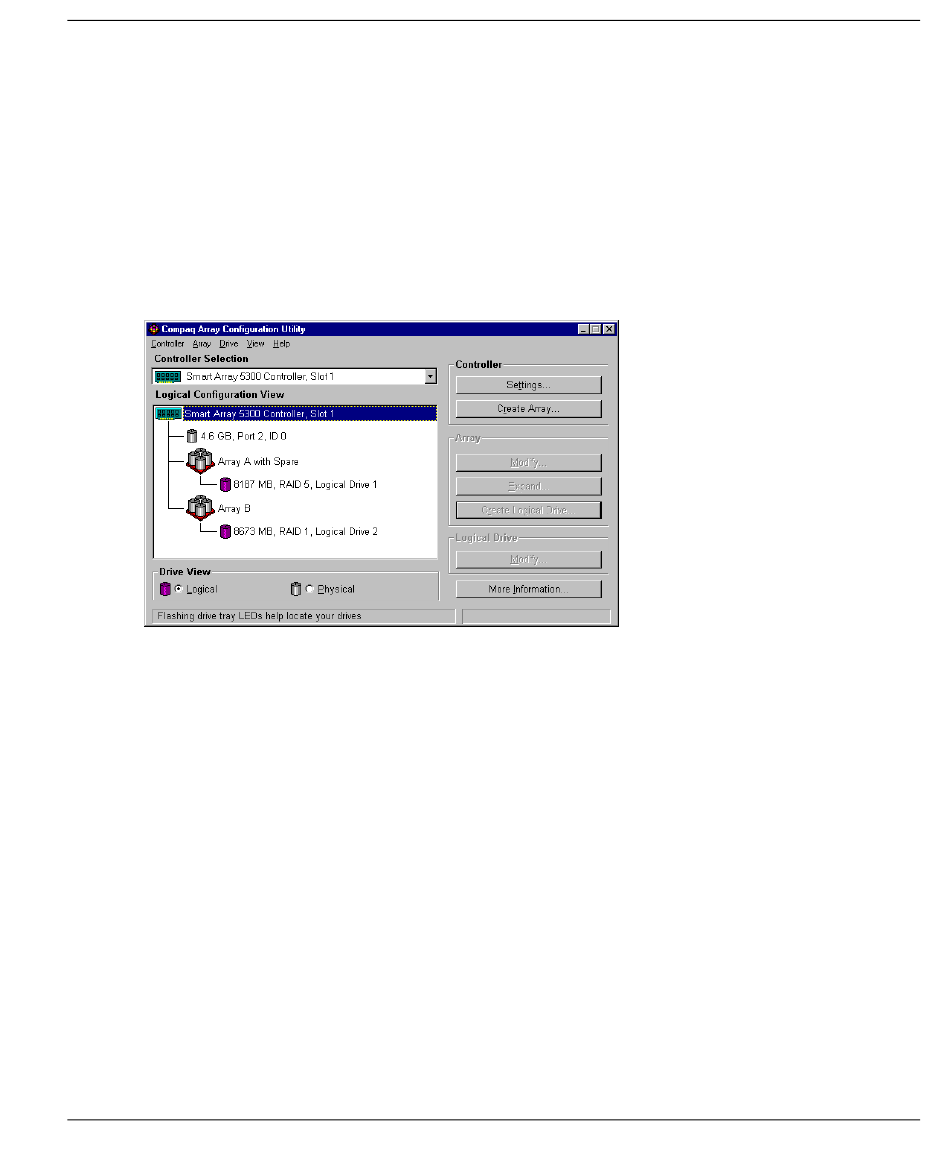

1. Sélectionnez Array A (Module A) dans la fenêtre Logical Configuration View
(Vue de configuration logique).
2. Cliquez sur Expand (Étendre) dans la zone Array (Module RAID).
3. Dans la zone de gauche de la boîte de dialogue Expand Array A (Étendre
module A), sélectionnez le disque de 4,3 Go non affecté.
Contrôleur Smart Array 5i Plus et module d'activation de cache avec batterie Compaq
Configuration d'un module RAID
7-25
