8. Sauvegardez les nouveaux paramètres en cliquant sur Controller (Contrôleur)
dans la barre de menus et en sélectionnant Save Configuration (Enregistrer
configuration).
9. Créez une unité logique sur le module B en sélectionnant l'icône Array B
(Module B) ou l'icône Unused space (Espace inutilisé) sous Array B dans la
fenêtre Logical Configuration View (Vue de la configuration logique) et suivez
les étapes précédentes. Cette fois, sélectionnez RAID 1 comme méthode de
tolérance de panne. Enregistrez la configuration comme auparavant.
L'écran de configuration principale ACU se présente désormais selon la figure 7-17.

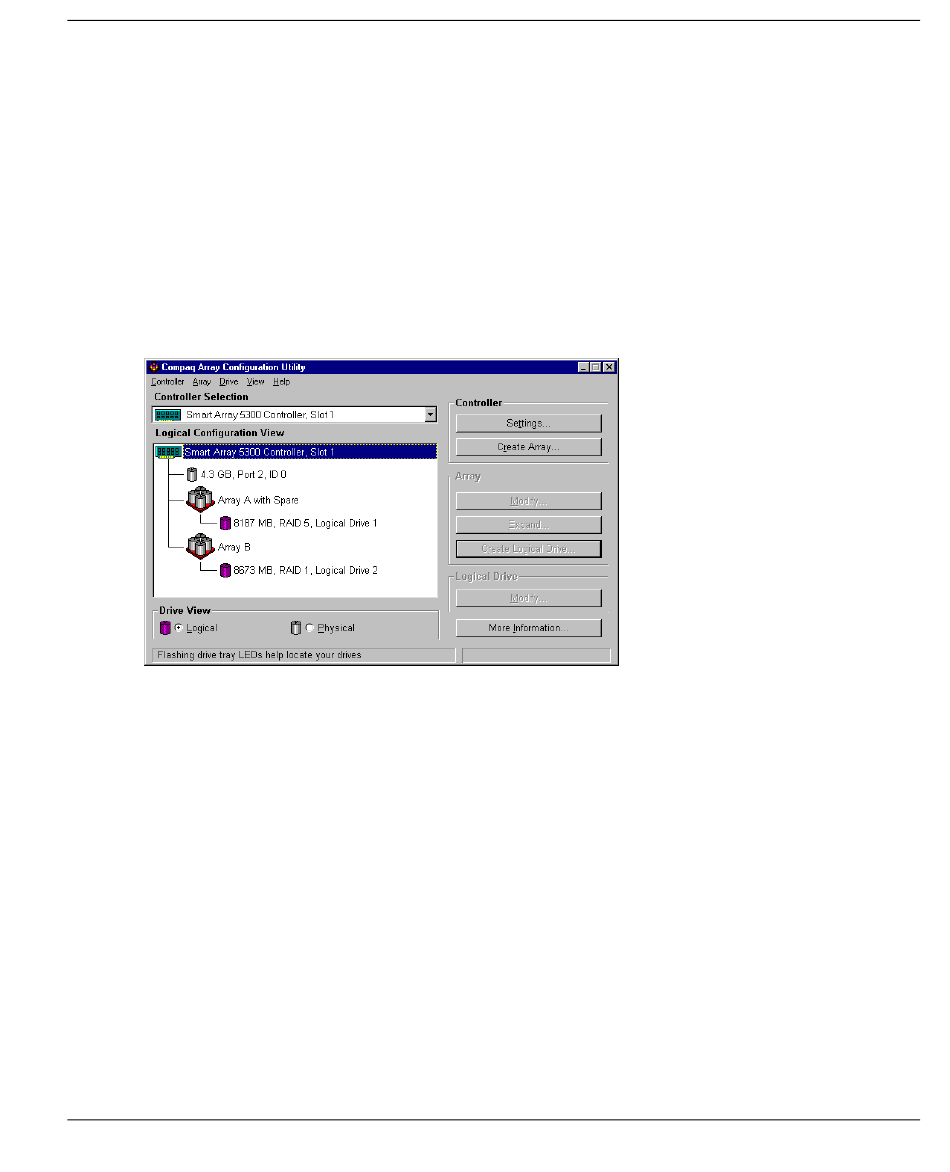

Figure 7-17 : Exemple de module RAID – Fenêtre
Logical Configuration View (Vue de configuration
logique), deux modules RAID
REMARQUE : la capacité indiquée pour chaque unité logique correspond à la capacité libre
disponible pour le stockage de données. Cette valeur exclut la quantité employée pour la
tolérance de panne.
Contrôleur Smart Array 5i Plus et module d'activation de cache avec batterie Compaq
Configuration d'un module RAID
7-23
