5.4
MISE EN SERVICE DU DÉTENDEUR AVEC VANNE DE BLOC
LA/...INCORPORÉE
Au cas où soit présente sur la ligne même la soupape de desaération, il faut se référer au
par. 4.1 pour sa vérification.
Contrôler et régler l'intervention du dispositif de bloc 7 comme suit:
A) Pour les dispositifs de bloc branchés à la tuyauterie en aval à travers la vanne de
déviation à trois voies "push" 11 procéder comme suit (fig. 18):
- brancher à la voie C une pression auxiliaire contrôlée;
- stabiliser cette pression à la valeur d'étalonnage fixée pour le détendeur;
- pousser complètement le pommeau 1 de la vanne à trois voies "push";
- re-enclencher à travers la douille filetée appropriée le dispositif de bloc;
- maintenir pressé le pommeau 1 e:
• Pour dispositifs de sécurité qui interviennent pour maximale pression: augmenter
lentement la pression auxiliaire et vérifier la valeur d'intervention. Si nécessaire augmenter
la valeur d'intervention tournant en sens horaire la bague de réglage 18, inversement pour
une diminution de la valeur d'intervention.
• Pour dispositifs de sécurité prévus pour incrément et diminution de pression: augmenter
lentement la pression auxiliaire et régler la valeur d'intervention. Rétablir la pression à la
valeur d'étalonnage du détendeur et réaliser l'opération de nouveau l'enclenchement du
bloc.
• Vérifier l'intervention pour diminution de pression réduisant lentement la pression
auxiliaire. Si nécessaire, augmenter les valeurs d'intervention pour incrément ou
diminution de pression tournant en sens horaire respectivement les bagues 18 ou 17.
Inversement pour l'opération de diminution des valeurs d'intervention;
- s'assurer du bon fonctionnement répétant les interventions pour au moins 2-3 fois.
MANUEL TECHNIQUE MT185

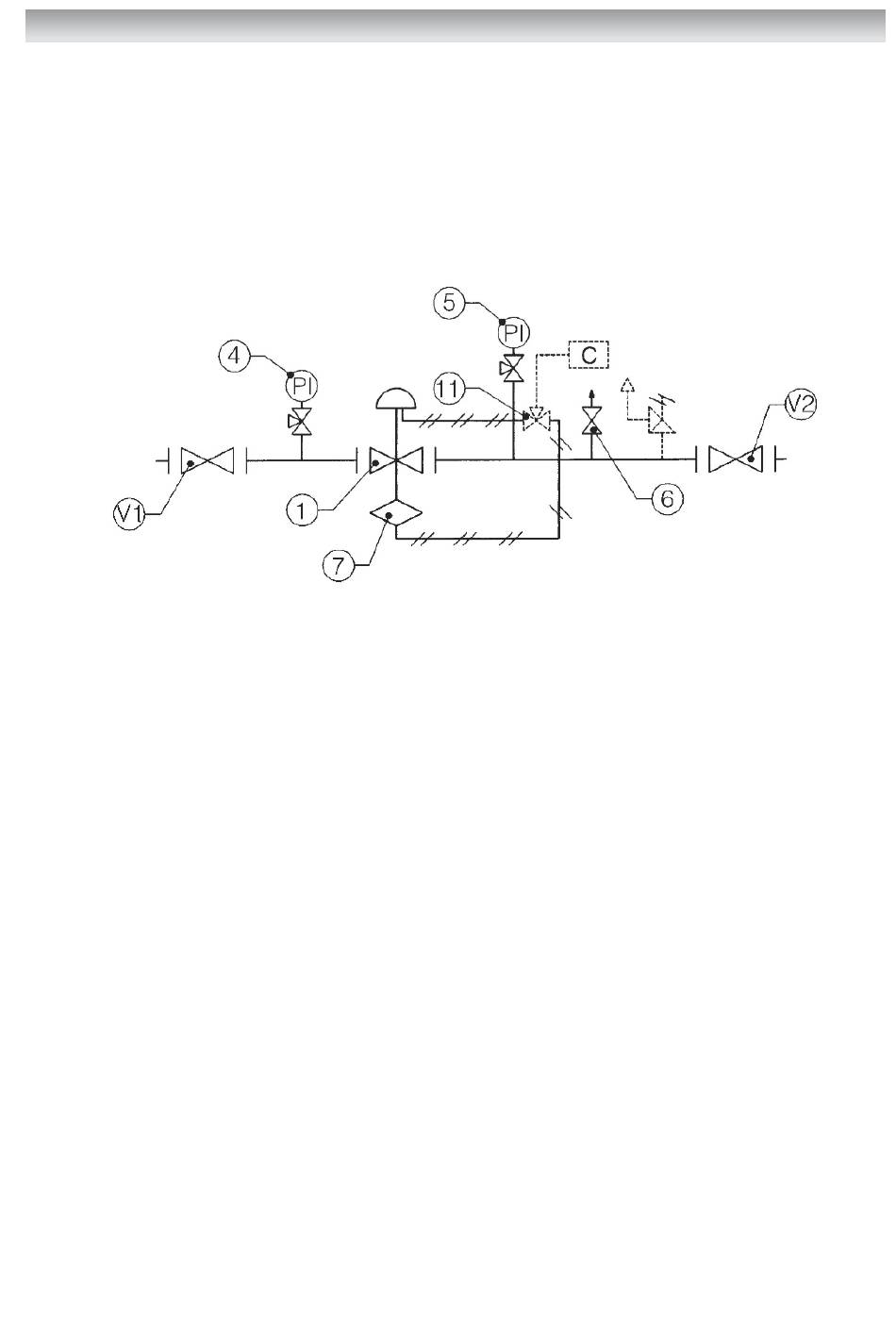

fig. 17
23
