Cette solution permet en effet au disque de protection membrane 20 de s'appuyer au fin de
course supérieur V1 dépassant le charge du ressort 42, et libérant donc l'obturateur de la
charge déterminée par la soudaine augmentation de pression.
Pour éviter que des petites fuites sur débit demandé nul ou que des soudaines et
temporaires surpressions originées, par exemple, par des rapides manœuvres ou bien par le

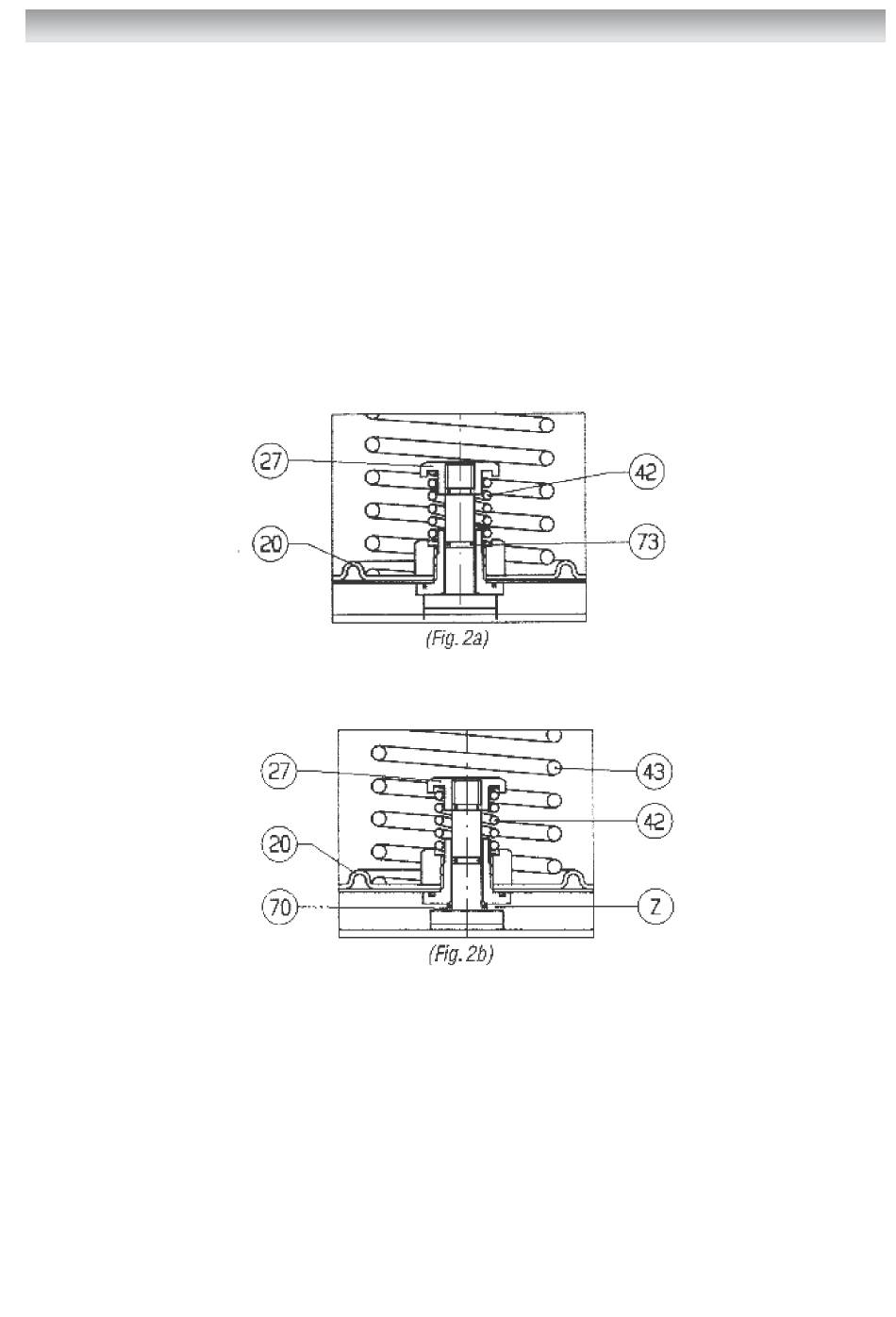

surchauffage du gaz, puissent faire intervenir la vanne de bloc, la solution de fig. 2a peut
être transformée sur demande dans une soupape de desaération incorporée, éliminant la
bague o-ring 73 et introduisant la bague 70 (fig. 2b).
Son fonctionnement se fait comme décrit ci-dessous: avec détendeur fermé, les éventuelles
surpressions soulèvent le disque de protection membrane 20 dépassant la charge des
ressorts 42 et 43. De cette façon, est déchargée une certaine quantité de gaz à travers le
siège Z de la soupape de desaération.
La valeur d'intervention de la soupape de desaération incorporée peut être variée en
tournant d'une façon appropriée l'écrou 27 (en sens horaire pour l'augmenter, antihoraire
pour le diminuer).
