4.7 Données de commande
(avec unité de commande)
Fonctions des pompes avec unité de commande :
•
Touche de "régime permanent" pour le test fonc-
tionnel et la déaération de la tête de dosage
•
Fonction mémoire (enregistre au plus
65 000 impulsions) (en option)
•
Signal de niveau vide du bac à deux niveaux
(par exemple via un capteur de niveau vide
Grundfos)
•
Signal de course / avertissement de niveau vide
(en option)
•
Télé-asservissement ON/OFF.
Modes de fonctionnement :
•
Manuel
Fréquence de course : réglable manuellement
•
Commande par signal de contact
Multiplicateur (1:n) et diviseur (n:1) (en option).
Entrées et sorties
Entrées
Charge max. : 12 V, 5 mA
Durée d'impulsion minimale :
Signal de contact
10 ms
Temps de pause minimal :
10 ms
Télé-asservisse-
Charge max. : 12 V, 5 mA
ment ON/OFF
Signal de niveau
Charge max. : 12 V, 5 mA
vide du bac
Sorties (avec unité de commande AR)
Indication de
Charge résistive max. :
panne
50 V CC / 75 V CA, 0,5 A
Temps de contact / course :
Signal de course
200 ms
Avertissement
Charge résistive max. :
de niveau vide
50 V CC / 75 V CA, 0,5 A
5. Installation
5.1 Indication sur le lieu d'installation
5.1.1 Espace nécessaire pour l'opération et
la maintenance
La pompe doit être librement acces-
Nota
sible pour l'opération et les travaux de
maintenance.
Les éléments de commande doivent être librement
accessible pendant l'opération.
Dans la zone de la tête de dosage et des soupapes,
des travaux de maintenance sont à effectuer réguliè-
rement.
Prévoir assez de place pour le démontage de la tête
de dosage et des soupapes.
5.1.2 Influences ambiantes admissibles
Température ambiante admissible : 0 °C à +40 °C.
Humidité admissible : humidité max. rel.: 92 %
(sans condensation).
Ne pas installer à l'air libre!
Assurer que l'indice de protection du
moteur et de la pompe ne sont pas
Précaution
affectés par les conditions ambiantes.
Ne pas installer des pompes avec unité
de commande à l'air libre!
5.1.3 Base
La pompe doit être montée sur une surface plate.
5.2 Montage
Serrer les vis avec précaution, autre-
Précaution
ment, le boîtier plastique peut être
endommagé.
5.2.1 Montage horizontal
7
113
9

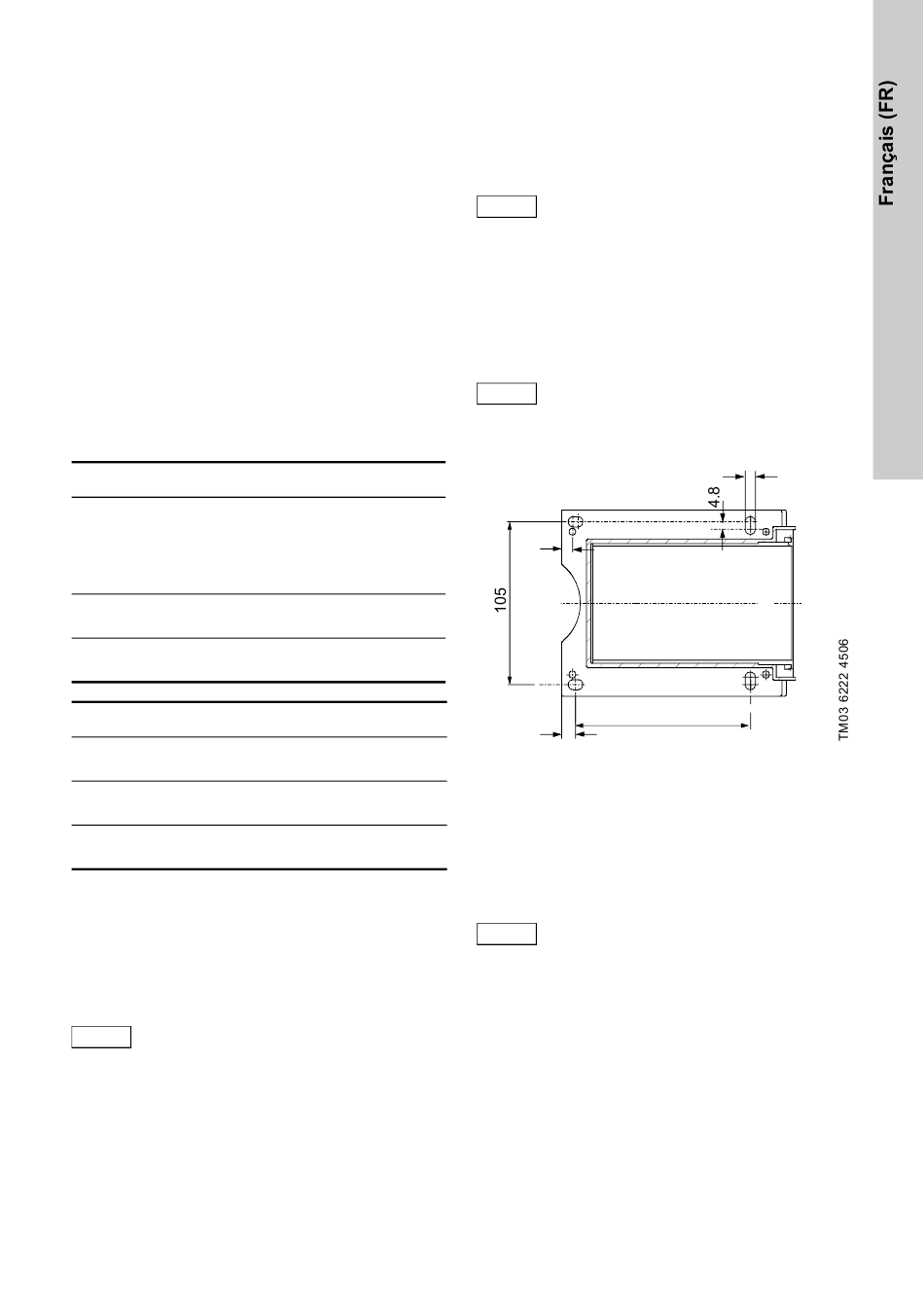

Fig. 12
Trous de fixation
•
Fixer la pompe sur le bac ou sur une console à
l'aide de 4 vis M6 en orientant la soupape d'aspi-
ration vers le bas et la soupape de refoulement
vers le haut (le sens de dosage est toujours du
bas vers le haut).
5.2.2 Montage vertical
Ne pas installer les pompes avec
Nota
3
système Plus
1. Fixer la pompe avec 4 vis M6 à une surface
verticale (par exemple un mur).
2. Desserrer la tête de dosage (desserrer les 4 vis
internes du doseur (1q + 2q)).
3. Tourner la bague de raccord (4q) de manière à ce
que le trou d'écoulement soit orienté vers le bas.
4. Remonter la tête de dosage après rotation de 90°
de sorte que la soupape d'aspiration se trouve en
bas et la soupape de refoulement en haut
(la direction de dosage est toujours de bas en
haut).
6.5
à la verticale!
