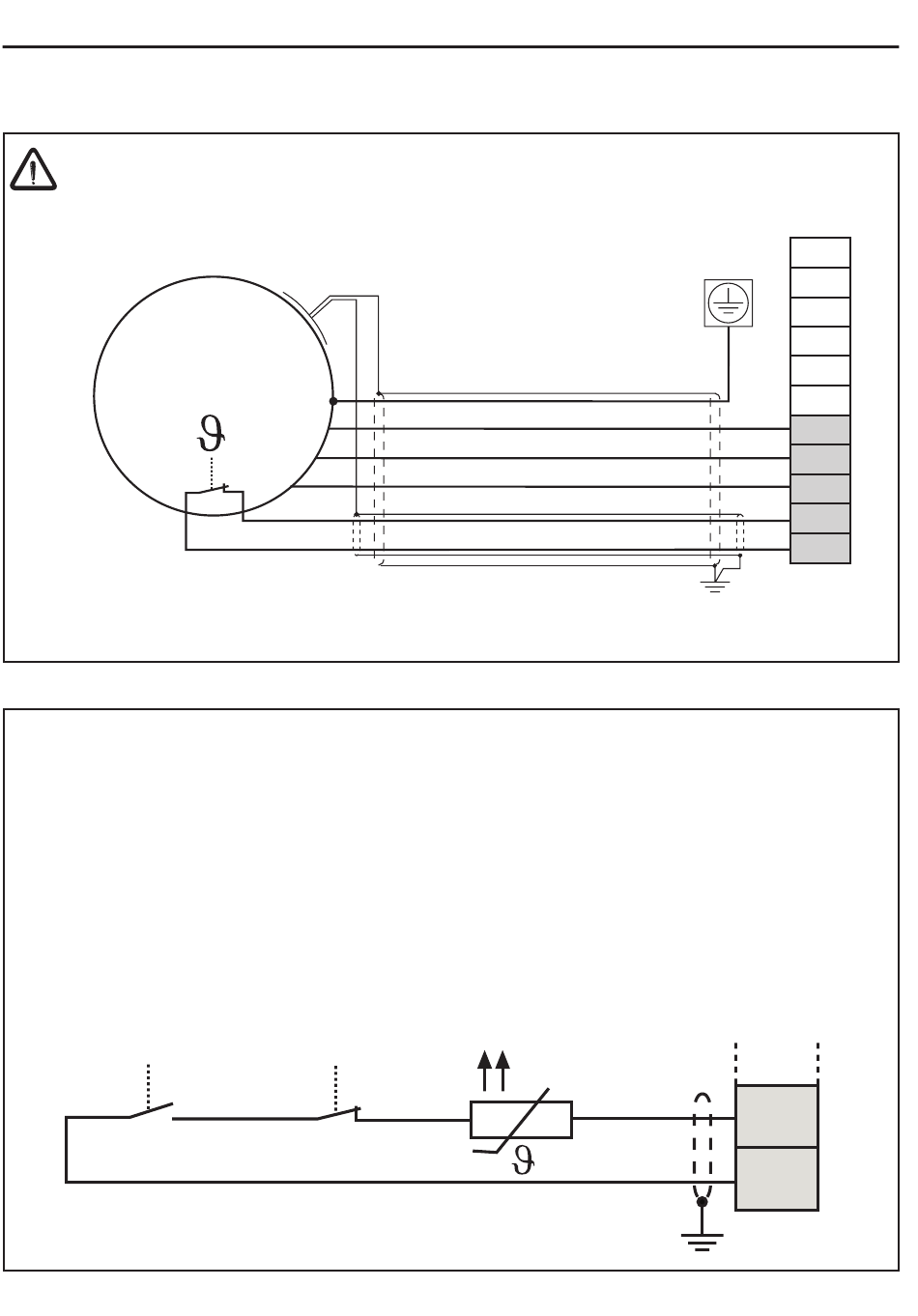

Installation et raccordement
3.3.4

Connexion moteur

Longueur maxi des câbles moteur voir chapitre 2.3
CTP-moteur
3.3.5
Connexion de la détection de la température
• Terminaux T1, T2
• Déclenchement 1,65...4 kΩ
• Reset 0,75...1,65 kΩ
• Design in accordance with VDE 0660 Part 302
• Cette fonction doit être activée par software par le constructeur de la machine
• Ne faite pas cheminer les câbes avec les câbles de commande!
• Autorisé avec les câbles moteur ayant un double blindage!
• Insérez le relais K1 pour prévenir des incendies en fonctionnement générateur (voir 3.3.6)
��
��
14
��
��
(option)
Autre
��
Reliez les blindages avec une
large surface de contact sur la
plaque de fond
CTP-moteur
���
��
����
��
��
��
��
��
��
��
��
