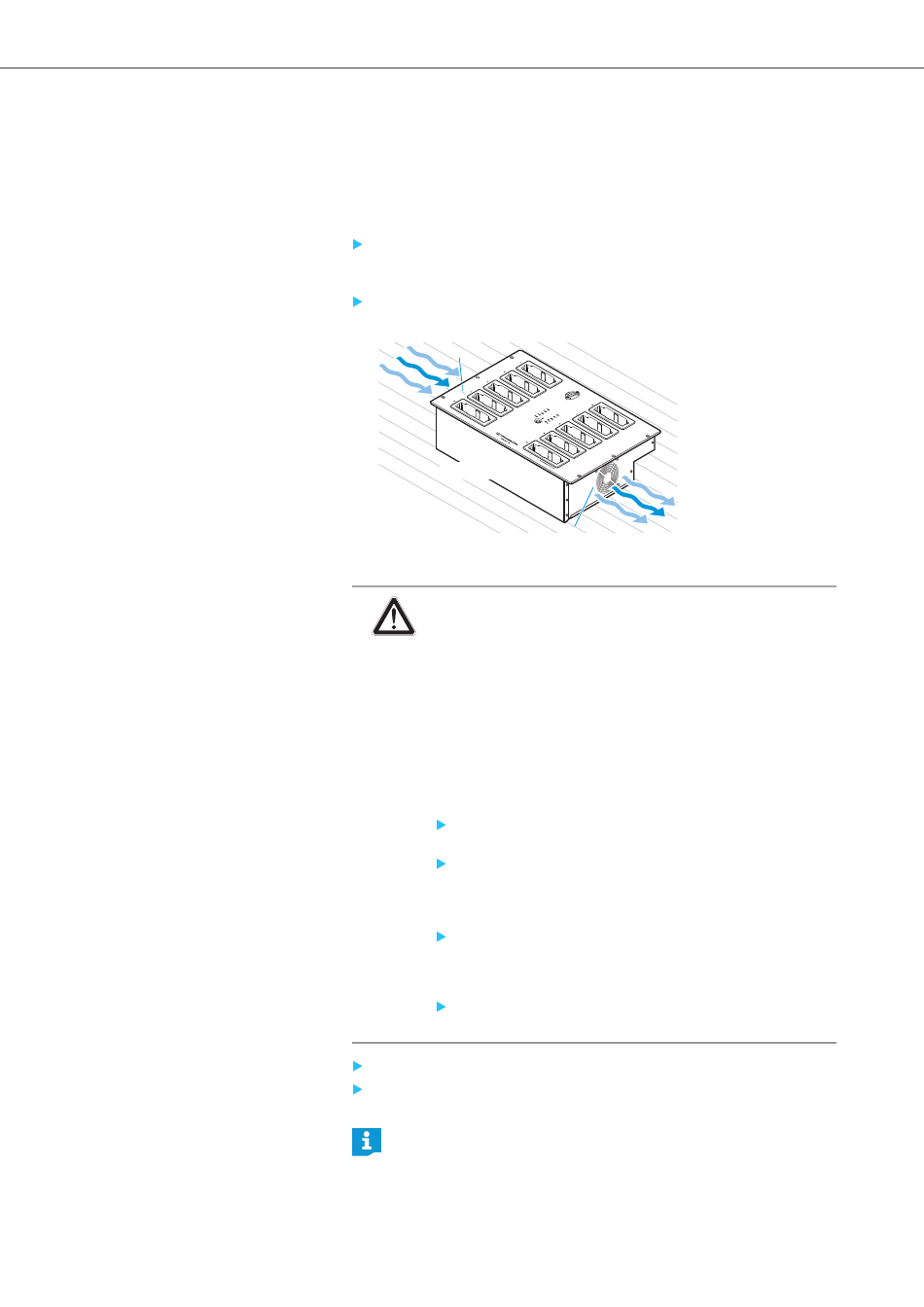

Préparer le chargeur ADN-W L 10 pour l'exploitation
Le chargeur ADN-W L 10 vous permet de recharger simultanément jusqu'à
10 packs batteries ADN-W BA. Vous pouvez placer le chargeur sur une surface
plane ou le monter dans un rack 19" (7 U ; env. 310 mm).
Placer ou monter le chargeur
N'utilisez le chargeur que dans les plages de température et d'humidité de l'air
admissibles (voir page 246) et veillez à ce que les orifices de ventilation
soient pas obstrués.
Placez le chargeur sur une surface plane et horizontale comme cela est repré-
senté sur la figure.
7
ADN-W L 10
Si vous souhaitez monter le chargeur ADN-W L 10
ATTENTION
Risque de dommages matériels et de blessures dans le cas du mon-
tage en rack !
Dans le cas du montage du produit dans un rack 19" fermé ou avec
d'autres produits dans un rack multiple,
•
la température peut considérablement augmenter dans le rack,
•
des contraintes mécaniques importantes apparaissent, par ex.
au niveau des boîtiers ou câbles,
•
des courants de fuite inoffensifs des différents blocs secteur
peuvent s'additionner et dépasser les valeurs limites autorisées.
Cela peut être à l'origine de dommages matériels et d'électrocutions.
Lors du montage dans un rack, veillez à une charge mécanique
homogène.
Veillez à ce que la température ambiante dans le rack ne dépasse
pas la température maximale indiquée dans les caractéristiques
techniques (voir page 246). Veillez à une ventilation suffisante et,
si nécessaire, assurez une ventilation additionnelle.
Lors du raccordement au réseau électrique, respectez les données
de la plaque signalétique. Évitez une surcharge des circuits élec-
triques. Prévoyez si nécessaire une protection contre les varia-
tions de courant.
Mettez le rack à la terre au moyen d'une connexion supplémen-
taire.
Insérez le chargeur ADN-W L 10 dans le rack 19".
Vissez le chargeur au rack en vissant les 6 vis (vis cruciformes M6x12, à com-
mander séparément) dans les 6 trous de montage
Vous trouverez en annexe un dessin de construction sur lequel figurent les
dimensions complètes du chargeur ADN-W L10 (voir page 250).
7
dans un rack 19"
6
.
7
