Vue d'ensemble des composants
6
6
7
24 | ADN Digital Conference System

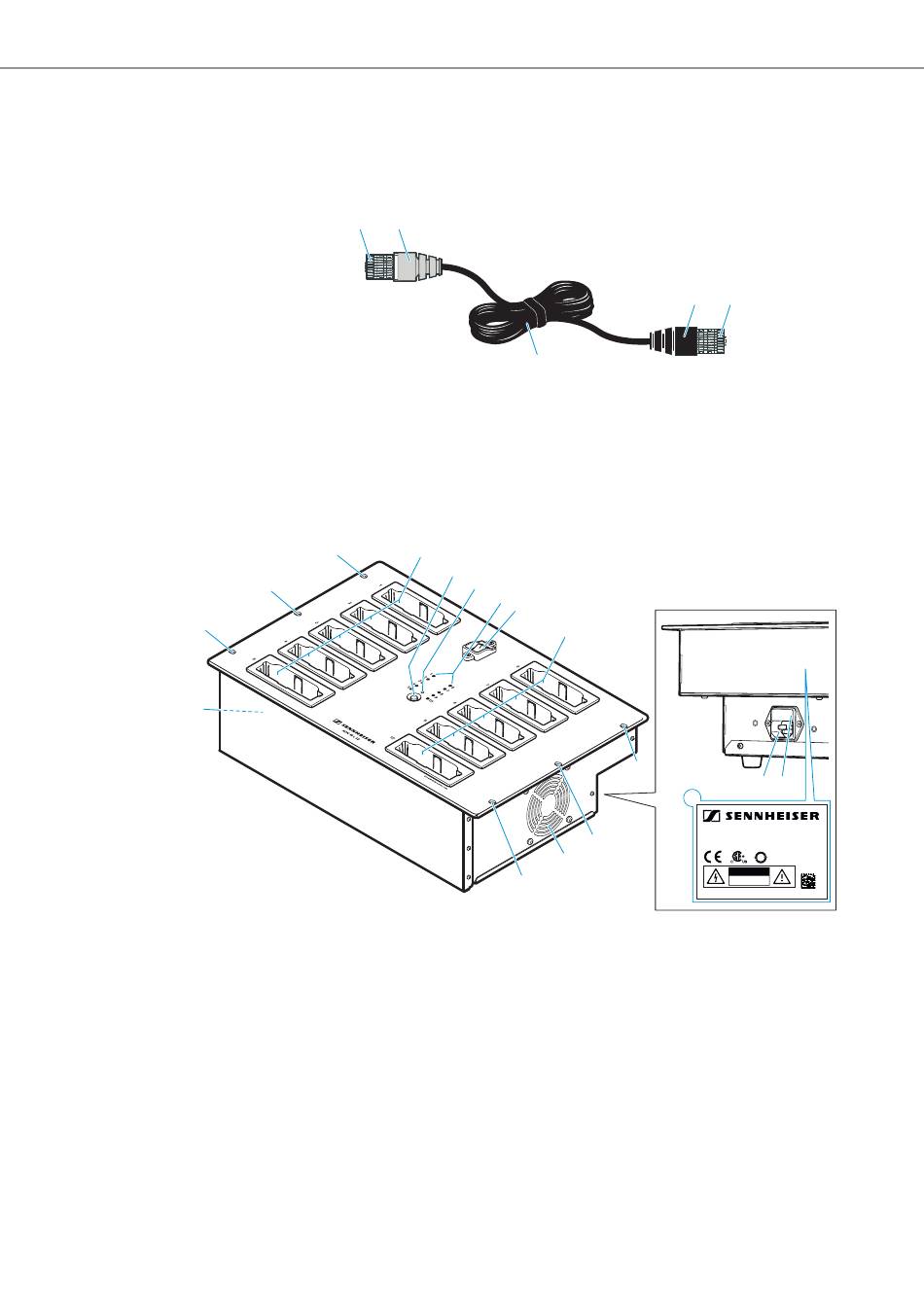

Câbles systèmes SDC CBL RJ45
Les câbles systèmes transmettent les informations numériques de statut et
vocales et alimentent les postes en tension.
N'utilisez pas de câble Cat 5 standard sans blindage (AWG 26)!
Q
P
P
Fiches RJ-45 blindées, catégorie 5
Q
Fiche grise blindée avec protection anti-pliage
R
Câble de données STP noir et rond, catégorie 5, 24 AWG
S
Fiche noire blindée avec protection anti-pliage

Chargeur ADN-W L 10

6 1
2
3
4
1
Ports de charge pour jusqu'à
10 pack batteries ADN-W BA
2
Touche pour affichage d'état de
charge
3
Témoin de fonctionnement, vert
4
Affichage de statut pour processus
de charge
5
Interrupteur marche/arrêt
R
5
1
6
<
6
7
6
6
Trous de montage pour monter le
chargeur dans un rack 19"
7
Ventilateurs
8
Prise secteur
9
Fusible de secteur
<
Plaque signalétique et plaque avec
indications de danger
S P
8 9
ADN-W L 10
Art.-No.: 504749 Ser.-No.: XXXXXXXXXX
~100-240V, 50/60Hz Max. Power Consumption: 250 W
15
CAUTION / AVIS
RISK OF ELECTRIC SHOCK - DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR
MADE IN GERMANY
