Vue d'ensemble des composants
20 | ADN Digital Conference System

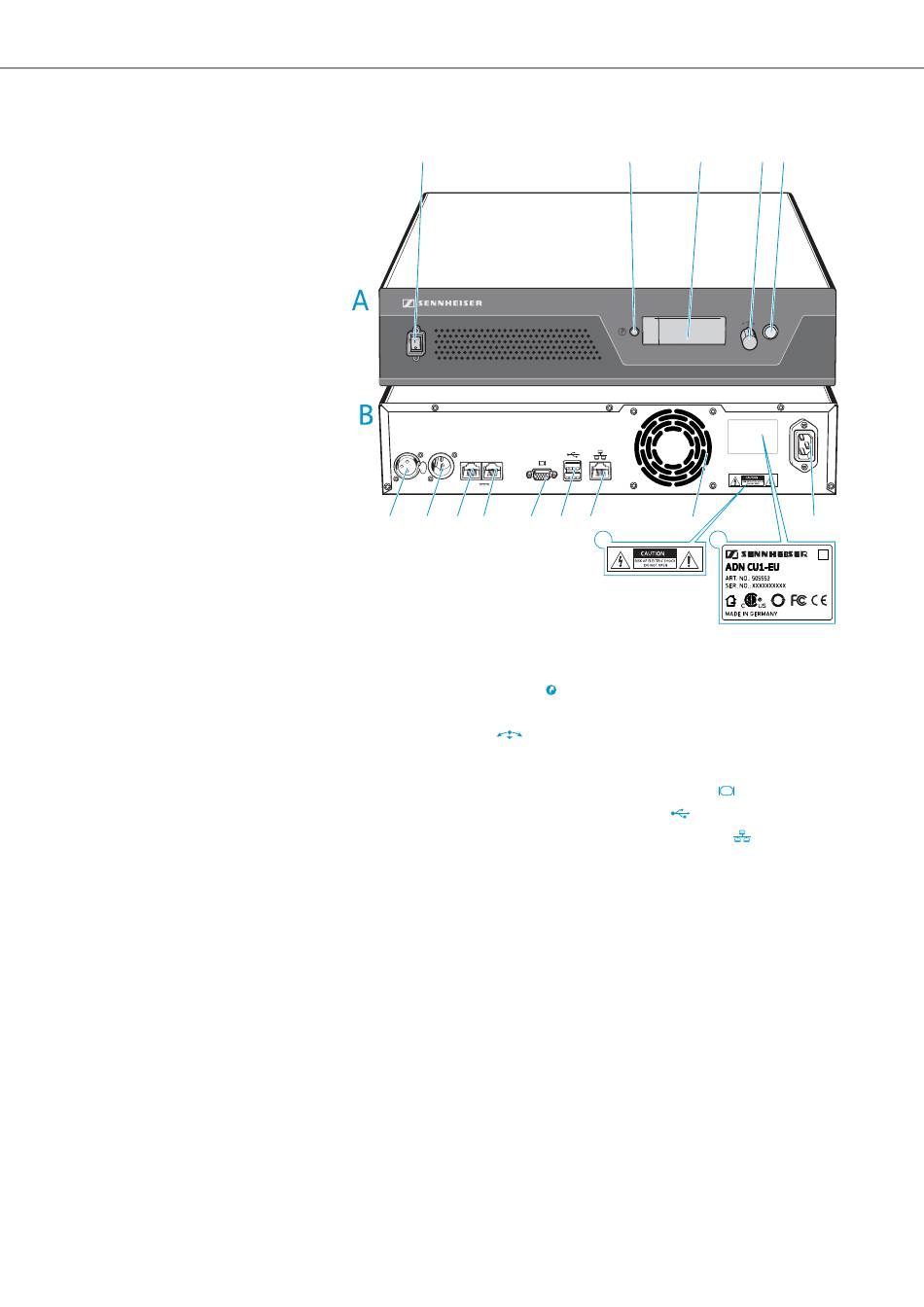

Unité centrale ADN CU1
1
ADN CU1
IN –– AUDIO –– OUT
PORT II
PORT I
2x 52,8 V
1,75
6
7
8 9
@
A Face avant
1
Interrupteur marche/arrêt
2
Touche d'affichage standard
3
Écran
4
Molette de sélection
5
Touche d'annulation
ESC
2
3
A
B
C
F
E
B Face arrière
6
Entrée audio
IN
7
Sortie audio
OUT
8
Prise
PORT II
(RJ45) pour postes/
ADN PS/ADN-W AM
9
Prise
PORT I
(RJ45) pour postes/
ADN PS/ADN-W AM
0
Sortie écran VGA
A
Port USB
(2x)
B
Prise réseau (RJ45)
C
Ventilateurs
D
Prise secteur
E
Plaque signalétique
F
Plaque avec indications de danger
4 5
ESC
100–240 V~
50/60 Hz 240 W
D
15
