C. Manteau de foyer et saillie du mur
AVERTISSEMENT! Risque d'incendie! Respectez les déga-
gements spécifiés pour les matériaux combustibles. Les charpentes
d'encadrements plus petits que les minimums listés doivent être
entièrement construits avec des matériaux incombustibles (ex. :
poutres d'acier, panneaux de béton, etc.).
Lors de l'installation d'un manteau de foyer, on doit s'assurer
de solidement fixer le manteau aux matériaux de la charpente
adjacente. Par exemple, les supports de linteau ou tirefonds
pourraient être envisagés à cette fin.
Pieds du manteau du foyer ou saillies du mur combustibles
OUVERTURE
DU FOYER
PANNEAU INCOMBUSTIBLE
FOURNI PAR LE FABRICANT
MUR COMBUSTIBLE
OU INCOMBUSTIBLE

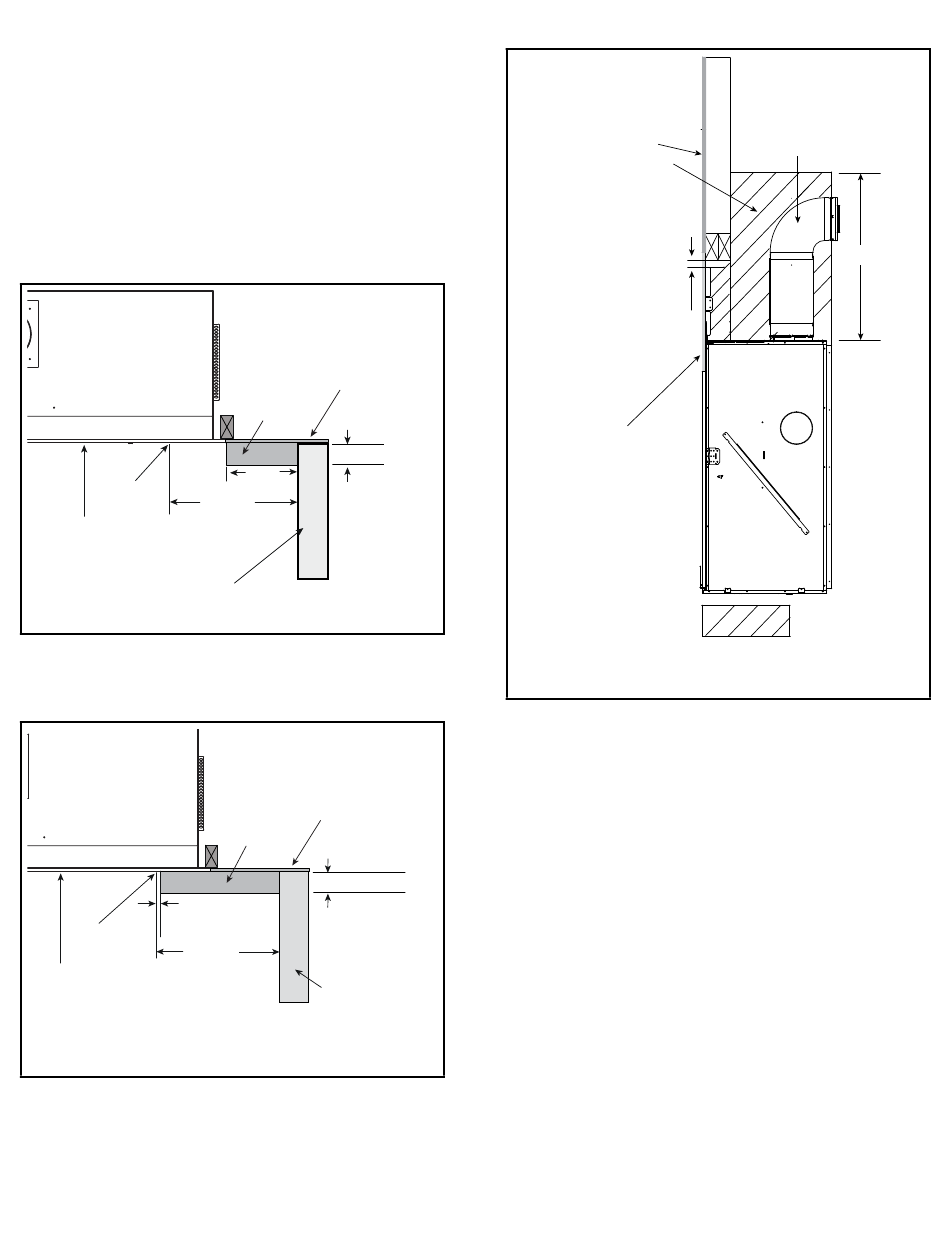

Figure 10.6    P ieds de manteau de foyer et saillies du mur
combustibles
Pieds du manteau de foyer ou saillies du mur incombustibles
VOIR LA SECTION
13.E POUR LES
DÉGAGEMENTS
OUVERTURE
REQUIS
DU FOYER
35,6 CM
(14 PO) MIN.
PANNEAU
INCOMBUSTIBLE
FOURNI PAR
LE FABRICANT
Figure 10.7    P ieds de manteau de foyer et saillies du mur
incombustibles
44
13 MM (1/2 PO) MATÉRIAU
DE CONSTRUCTION
COLONNE
COMBUSTIBLE
10 CM (4 PO) MAX.
18 CM
(7 PO) MIN.
35,6 cm
(14 po) MIN.
13 MM (1/2 PO) MATÉRIAU
DE CONSTRUCTION
COLONNE
INCOMBUSTIBLE
15 CM (6 PO) MAX.
MUR COMBUSTIBLE
OU INCOMBUSTIBLE
Heatilator • HEIR36, HEIR42, HEIR50 Manuel d'installation • 2285-980CFR • 11/13
Zone incombustible
MATÉRIAU DE CONSTRUCTION
DE 13 MM (1/2 PO)
(PEUT ÊTRE COMBUSTIBLE)
INCOMBUSTIBLE DANS
LA ZONE HACHURÉE
25 MM (1 PO)
PANNEAU INCOMBUSTIBLE
DE 13 MM (1/2 PO)
FOURNI PAR LE FABRICANT
Figure 10.8  Zone incombustible
LE TUYAU EST
UNIQUEMENT À TITRE DE
RÉFÉRENCE VISUELLE
99 CM (39 PO)
= COMBUSTIBLES
NON PERMIS
