Montage du RP301
Montage
* Veuillez consulter attentivement le présent mode d'emploi avant de commencer le montage afi n de garantir un montage correct de l'instrument. Conservez le présent mode d'emploi à proximité
afi n de pouvoir vous y reporter en cas de besoin.
* Soulevez l'instrument en le maintenant à l'horizontale au cours de son montage ou de son transport.
* Veillez à ne pas vous coincer les mains et à ne pas laisser tomber cet instrument sur vos pieds au cours de son montage ou de son transport.
* Vous devez être aidé par au moins une personne lors du montage ou du transport de l'instrument.
* Conservez les pièces de petite taille comme les vis hors de portée des enfants en bas âge afi n d'éviter qu'ils n'avalent ces pièces accidentellement.
* Le tournevis nécessaire au montage n'est pas fourni. Vous devrez vous procurer un tournevis Phillips de la taille adéquate pour les vis.
* Commencez par serrer chacune des vis en conservant un peu de jeu avant de les serrer à fond. Serrez d'abord les vis jusqu'à ce qu'elles soient environ à moitié vissées. N'utilisez pas un tournevis
électrique lors du serrage fi nal des vis. Procéder ainsi risquerait d'écraser les fi lets.
* Serrez les vis fermement et placez l'instrument sur une surface plane dont la stabilité est assurée. Ne posez jamais l'instrument sur un tapis à poils longs. Sur ce type de surface, la pédale peut
s'avérer instable, ce qui peut entraîner des dégâts.
* Ne placez pas la pièce principale du piano à même le sol. Si vous le faites, les prises et les fi xations au bas du piano peuvent être endommagées, de même que le boîtier inférieur.
Copyright © 2011 ROLAND CORPORATION
Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l'autorisation écrite de ROLAND CORPORATION.

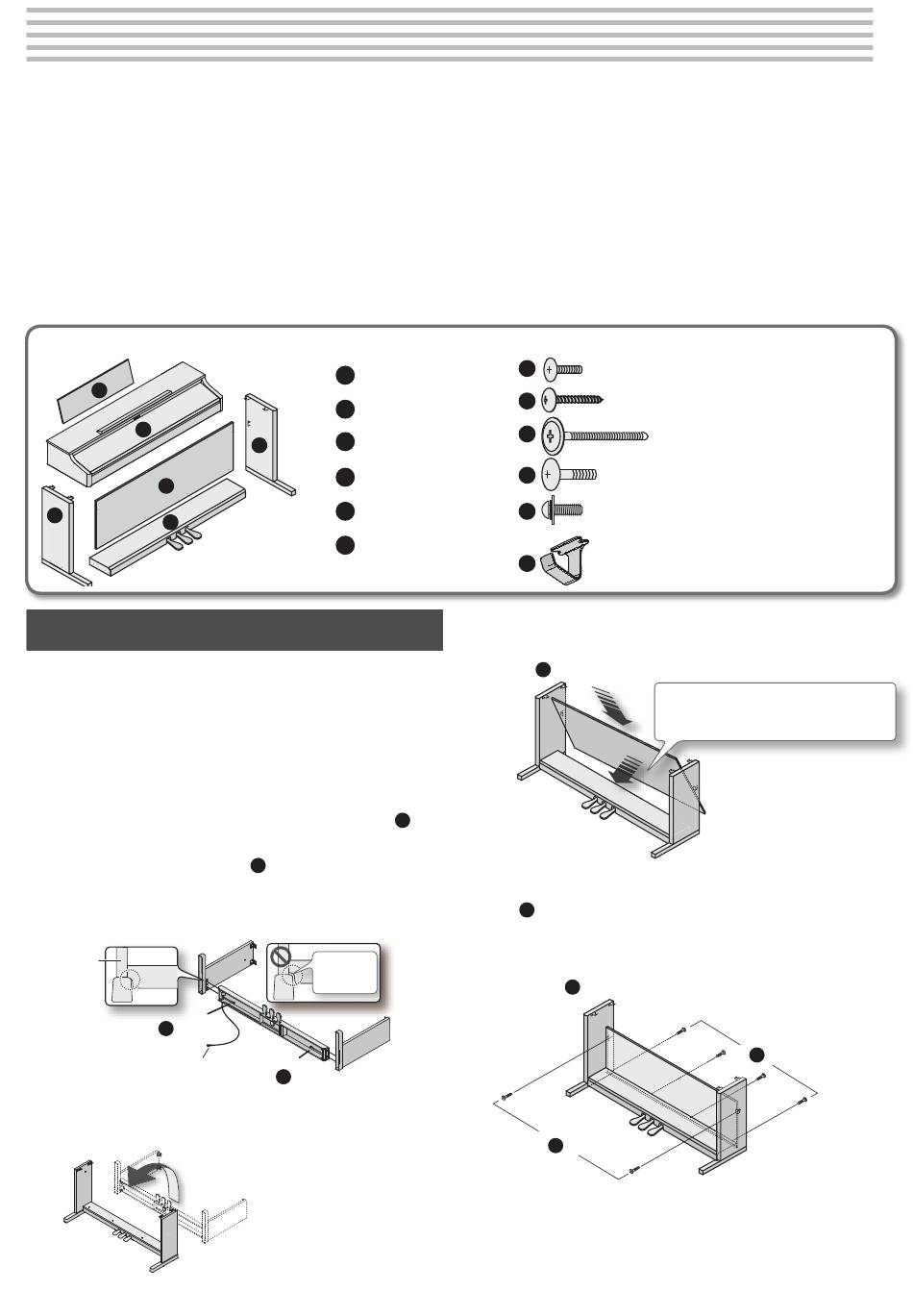

Vérifi ez les pièces
1
2
5
3
6
1. Montage du support
* Pour commencer, monter l'entièreté du support de façon provisoire, sans
serrer les vis à fond. Ensuite, après avoir vérifi é l'alignement général des
panneaux (et avoir ajusté certaines pièces avec précaution, le cas échéant),
faites-le tour du support et serrez solidement toutes les vis.
* Le cas échéant, posez une couverture ou un matériau similaire afi n d'éviter
de griff er le support ou le sol au cours du montage.
* Veillez à ne pas pincer le câble du pédalier au cours du montage.
1.
Comme illustré, posez les panneaux gauche et droit sur le
pédalier afi n de positionner les supports métalliques vers
l'intérieur et fi xez-les provisoirement à l'aide des vis
(5 x 40 mm).
2.
Serrez les vis manuellement
puis utilisez un tournevis pour les serrer à fond.
* Lors de la fi xation du pédalier, évitez de laisser un écart entre le
panneau latéral et le pédalier lorsque les pièces sont montées
Panneau
latéral
Vis
C
(2 pièces)
N'enroulez pas le câble du pédalier
3.
Demandez de l'aide à quelqu'un et soulevez les panneaux
gauche et droit à la verticale.
* Veillez à ne pas tordre les pédaliers.
22
1
Pupitre
2
Pièce principale du piano
3
4
Panneau latéral (gauche)
4
Panneau latéral (droite)
5
Panneau arrière
6
Pédalier
C
(quatre emplacements),
C
.
Ne laissez
aucun écart !
Vis
C
(2 pièces)
*
5
1
0
0
A
Vis (4 × 14 mm) : 2 pièces
Vis (4 × 20 mm) : 4 pièces
B
C
Vis (5 × 40 mm) : 4 pièces
D
Vis (5 × 20 mm) : 2 pièces
Vis (4 × 16 mm) : 2 pièces
E
F
Crochet pour casque : 1 pièce
4.
Positionnez le panneau arrière comme illustré ci-dessous et
ajustez les orifi ces des vis du panneau arrière et du pédalier.
* Si vous rencontrez des diffi cultés à insérer le panneau arrière, détachez les
vis
C
afi n de faciliter son positionnement sur le support.
5.
Fixez le panneau arrière aux pièces métalliques des
panneaux latéraux en partant de l'avant à l'aide des vis
(4 x 14 mm).
A
Appuyez sur chacun des parties supérieures des panneaux latéraux afi n de
fi xer le panneau arrière.
6.
Fixez-le ensuite au pédalier en partant de l'arrière à l'aide
des vis
(4 × 20 mm).
B
A
Vis
7.
Faites le tour et serrez toutes les vis, tout en ajustant
simultanément l'orientation des pièces qui le nécessitent,
jusqu'à ce que l'ensemble soit correctement fi xé.
* Lors de la fi xation du panneau arrière, préalablement au serrage des vis,
ajustez les pièces en fonction des besoins partout où il y a des vis afi n de
vous assurer que la panneau arrière est aligné parallèlement au pédalier.
0
2
3
2
0
1
-
0
Le RP301-RW est proposé dans une fi nition
bois de rose. Le grain du bois doit être orienté
vers l'avant.
Vis
B
2
*
