Roland RP107 Montage

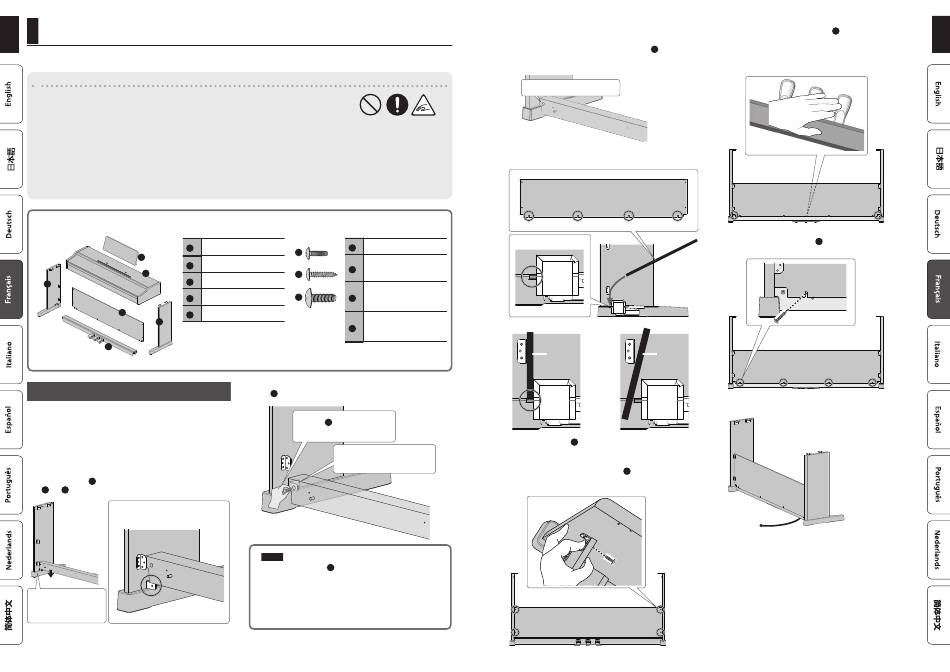

4 Montage du RP107
Lisez attentivement ce manuel avant le montage afin de garantir qu'il soit réalisé de façon correcte. Ce manuel doit être conservé à un endroit où vous
pourrez vous y référer rapidement.
Précautions à prendre lors du montage du
• Assurez-vous de disposer d'au moins une autre personne pour vous aider lors du montage.
• Soulevez le piano avec précaution tout en le maintenant horizontal.
• Assurez-vous de disposer de suffisamment d'espace pour monter cet instrument en toute sécurité.
• Placez l'appareil sur une surface plate et stable. L'instrument ne doit jamais être placé sur un tapis à poils longs. Vous risquez sinon d'endommager les
pédales en raison de l'instabilité et de mouvements inopinés.
• Assurez-vous de conserver les vis et toutes les autres petites pièces dans un endroit sûr, hors de portée des jeunes enfants, de manière à ce que ces petites
pièces ne soient pas avalées par accident.
• Prenez toutes les précautions nécessaires lors du montage ou du déplacement du support afin d'éviter de vous pincer les doigts ou de faire tomber
l'appareil sur vos pieds.
• N'utilisez pas d'outil électrique (par exemple un tournevis électrique) pour monter cet instrument. Cela pourrait endommager les vis.
• Ne placez pas le corps du piano directement sur le sol. Cela pourrait endommager les connecteurs et les supports sous le piano.
Vérification des pièces
1
2
3
5
4
6
1. Montage du support
* Pour un montage réussi, vous devez d'abord ne visser que légèrement
l'ensemble des vis du produit, puis les revisser fermement tout en vous
assurant que toutes les pièces sont correctement alignées.
* Si nécessaire, étalez une couverture ou un élément similaire sur le sol
afin d'éviter de rayer le support ou le sol pendant le montage.
* Veillez à ne pas pincer le cordon de la pédale lors du montage.
1.
Placez le pédalier 6 sur l'équerre de l'un des panneaux latéraux
( ou ).
3 4
Insérez la partie saillante de l'équerre dans la
partie intérieure du pédalier.
Assurez-vous que les plaques
latérales ne tombent pas.
*5100078043-02*
Pédalier
Pupitre
1 6
7
Petites vis (4 unités)
Corps du piano
2
Filetage fin
7
8
(4 x 14 mm)
Panneau latéral (gauche)
3
Vis pointues (4 unités)
Filetage large
Panneau latéral (droite) 9
8
4
(4 x 20 mm)
Panneau arrière
5
Grandes vis (4 unités)
Filetage fin
9
(6 x 18 mm)
2.
Alignez les trous de vis de l'équerre et du pédalier, insérez la grosse
vis et serrez temporairement à la main.
9
9
Grande vis
Serrez temporairement à la main.
Alignez la partie saillante de l'équerre
avec le pédalier.
NOTE
5 Serrez les grosses vis
en trois étapes (étapes 2, 4 et 7). Si
9
vous serrez toutes les vis d'un coup, les pièces pourraient se
désaligner, ce qui rendrait le montage impossible.
5 Ne les vissez qu'à la main lorsque vous les serrez
temporairement à l'étape 2. Si vous ne serrez pas les vis à la
main, leur filetage pourrait être endommagé, ce qui rendrait le
montage impossible.
3.
Fixez l'autre panneau latéral au pédalier, en suivant le même processus
qu'aux étapes 1 et 2.
4.
Utilisez un tournevis pour resserrer les grosses vis 9 (aux deux
emplacements) que vous avez temporairement serrées à la main, de
façon à ce que leur filetage soit encore légèrement visible.
Ne serrez pas trop fort.
5.
Insérez la plaque arrière comme indiqué sur l'illustration, en plaçant
la plaque au-dessus des chevilles dépassant du pédalier.
Panneau arrière
Encoches vers le bas
Saillie (goujon)
Correct Incorrect
Panneau
Panneau
arrière
arrière
6.
Insérez les petites vis de l'avant du panneau arrière pour fixer
7
les équerres (aux quatre emplacements) à l'intérieur des panneaux
latéraux.
Fixez les équerres à l'aide des petites vis 7 , en commençant par les
trous de vis supérieurs. Ce faisant, utilisez les vis pour fixer chaque
pièce tout en maintenant l'équerre du panneau latéral.
7.
Resserrez davantage les grosses vis qu'à l'étape 4 tout en
9
maintenant le pédalier avec votre main. Assurez-vous que les pieds
en caoutchouc sous les pédales restent en contact avec le sol.
* Si les pieds en caoutchouc sous les pédales sont trop éloignés du
sol, le pédalier pourrait casser.
8.
Insérez les petites vis pointues dans la plaque arrière pour la fixer
8
au pédalier (aux quatre emplacements).
9.
Poussez le cordon de la pédale pour le faire sortir à l'arrière.
© 2022 Roland Corporation
