Pompe à malaxer RITMO L Eco Présentation – Utilisation

Description des composants

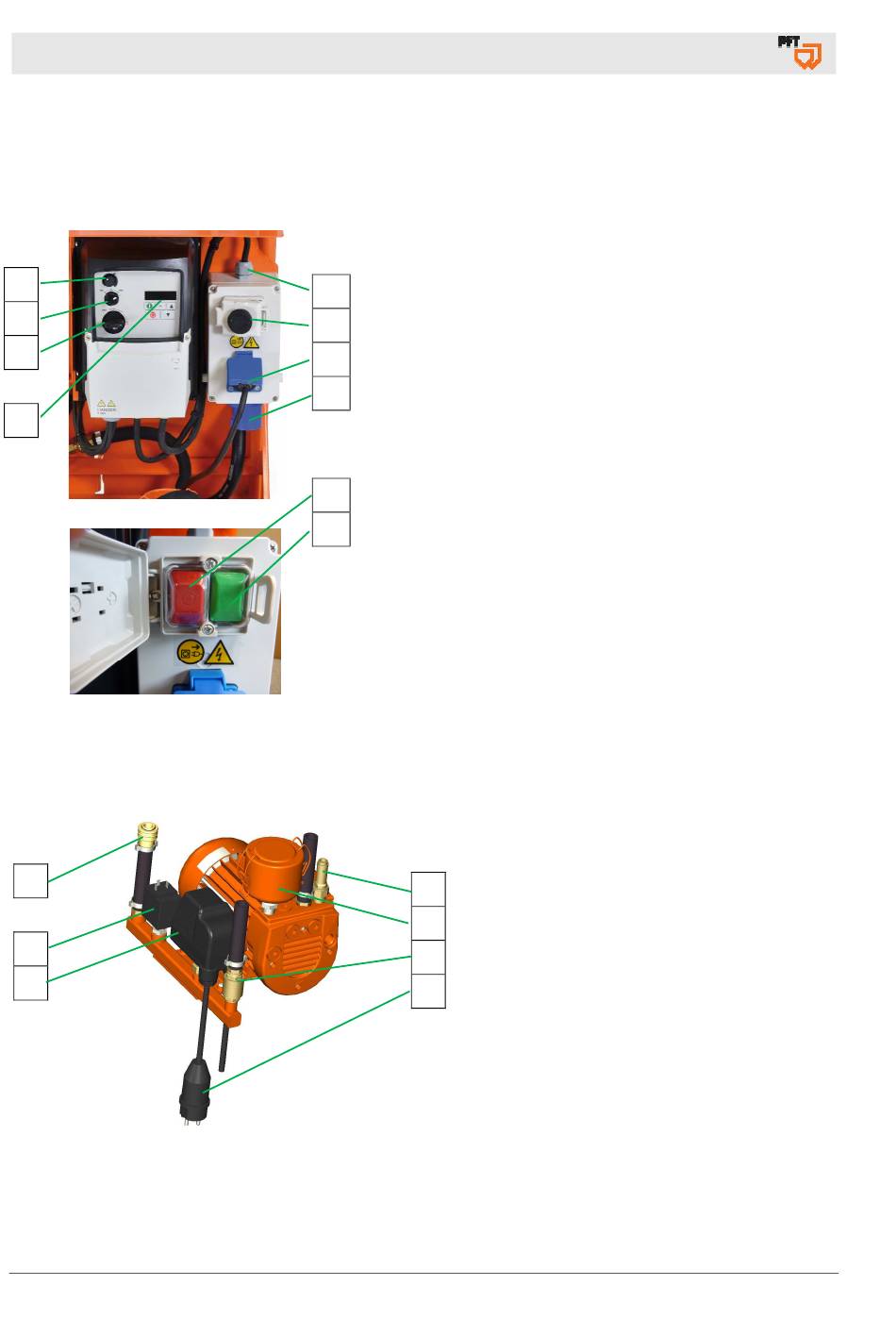

13 Description des composants
13.1 Vue d'ensemble convertisseur de fréquences et interrupteur marche/arrêt
8
7
6
5
Illustration 10 : module convertisseur
de fréquences
13.2 Présentation du compresseur d'air DT4.8 230 V
7
6
5
Illustration 11 : Compresseur d'air
16
1. Câble de raccordement vers le moteur de la pompe.
2. Interrupteur d'arrêt d'urgence.
1
3. Raccordement du compresseur d'air 230 V.
2
4. Raccordement du courant principal 230 V,
3
monophasé, 16 A.
5. Affichage pour convertisseur de fréquences.
4
6. Commutateur de maintenance (toujours en position
« ON » ! ne pas actionner le commutateur
de maintenance !)
7. Sélecteur de pompe
9
8. Potentiomètre pour régime du moteur / quantité de matériau
10
9. Bouton-poussoir vert, la machine est allumée.
10. Bouton-poussoir rouge, la machine est éteinte.
1. Soupape de sécurité jusqu'à 1,8 bar.
1
2. Filtre à air
2
3. Clapet de non-retour
4. Raccordement électrique 230 V
3
5. Pressostat du compresseur
4
6. Pressostat d'air (MARCHE / ARRÊT
7. Air pour le pulvérisateur
(MARCHE / ARRÊT du compresseur).
de la machine).
2018-11-19
