4.2 Vue générale et composants principaux
5
Chambre étanche
7
Entrée de gaz
8
Sortie eau sanitaire
9
Entrée eau sanitaire
10
Départ installation
11
Retour installation
14
Soupape de sécurité
16
Ventilateur
19
Chambre de combustion
20
Groupe brûleurs
21
Gicleur principal
22
Brûleur
26
Isolant chambre de combustion
27
Echangeur en cuivre pour chauffage et sanitaire
28
Collecteur de fumées
26

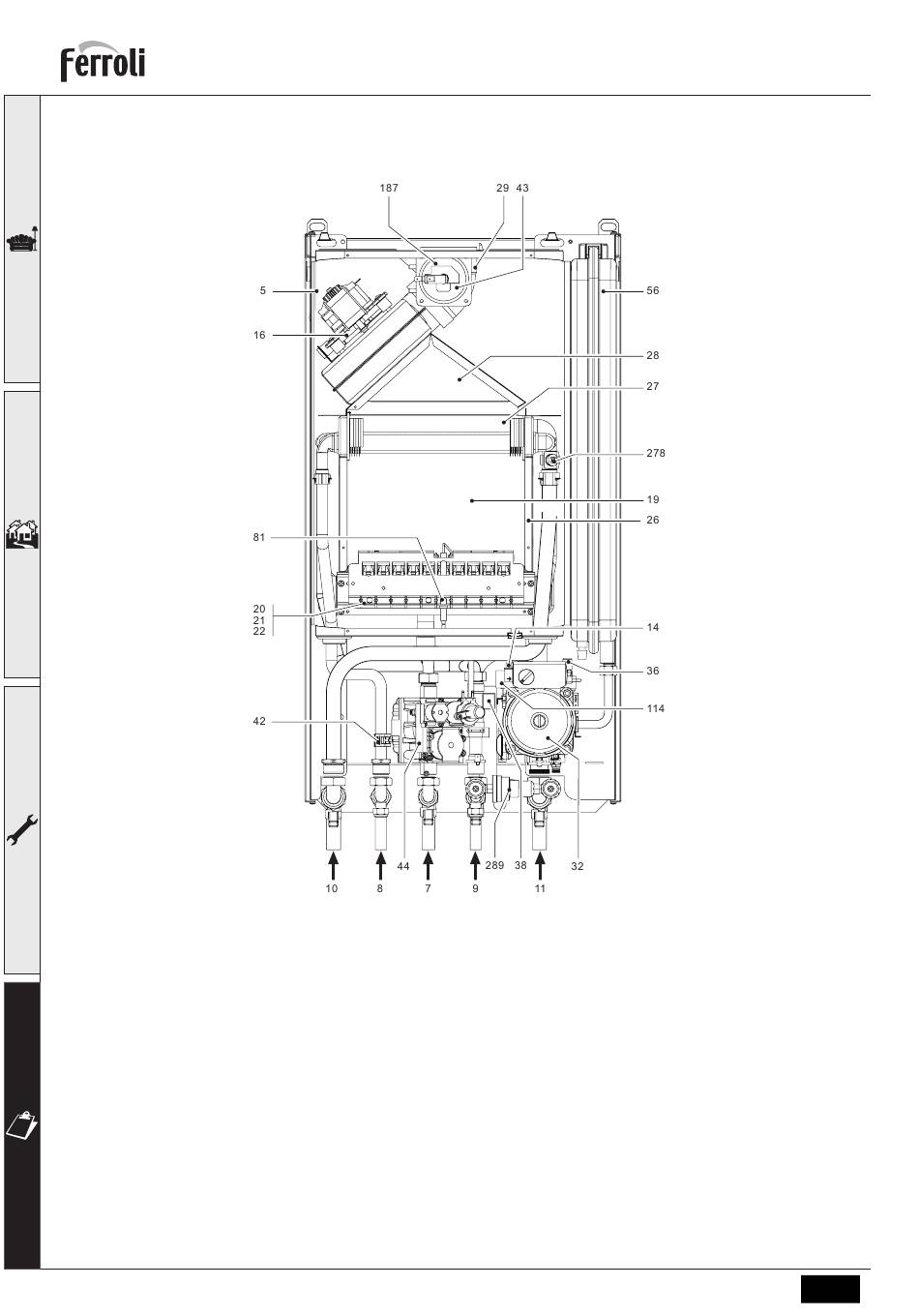

fig. 27 - Vue générale
29
Collecteur de sortie de fumées
32
Pompe chauffage
36
Event air automatique
38
Débitmètre
42
Capteur de température sanitaire
43
Pressostat air
44
Vanne de gaz
56
Vase d'expansion
81
Electrode d'allumage et de détection
114 Pressostat eau
187 Diaphragme de fumées
278 Capteur double (Sécurité + Chauffage)
289 Disconnecteur
DIVAtech F 24
