DIVAtech F 24

Analyse de la combustion

Dans la partie supérieure de la chaudière sont prévus deux points de prélèvement, un pour les fumées et l'autre pour
l'air. Pour pouvoir effectuer le prélèvement, il faut :
1. Retirer le bouchon obturateur des prises air/fumées;
2. Introduire les sondes jusque sur l'arrêt;
3. S'assurer que la soupape de sûreté est bien raccordée à une canalisation de vidange ou tout autre dispositif d'une
efficacité équivalente;
4. Activer le mode TEST;
5. Attendre 10 minutes pour stabiliser la chaudière;
6. Prendre la mesure.
1 = Fumées
2 = Air
3.4 Résolution de problèmes
Diagnostic
La chaudière est dotée d'un système avancé d'autodiagnostic. En cas d'anomalie sur la chaudière, l'afficheur clignote
avec le symbole d'anomalie (22 - fig. 1) en indiquant le code de l'anomalie.
Il existe des anomalies qui provoquent des blocages permanents (signalés par la lettre "A"): pour le rétablissement du
fonctionnement appuyer la touche RESET (8 - fig. 1) pendant 1 seconde ou le RESET de la chronocommande à distan-
ce (optionnelle) si installée; si la chaudière ne démarre pas résoudre l'anomalie indiquée par les leds de fonctionne-
ment.
Les autres anomalies provoquent des blocages temporaires (signalés par la lettre "F") qui sont résolus automatique-
ment dès que la valeur entre dans le champ de fonctionnement normal de la chaudière.
Tableau 3 - Liste des anomalies
Code
Anomalie
anomalie
Absence de tension sur le
A01
brûleur
Signale une flamme pré-
A02
sente avec brûleur éteint
FR
1
2

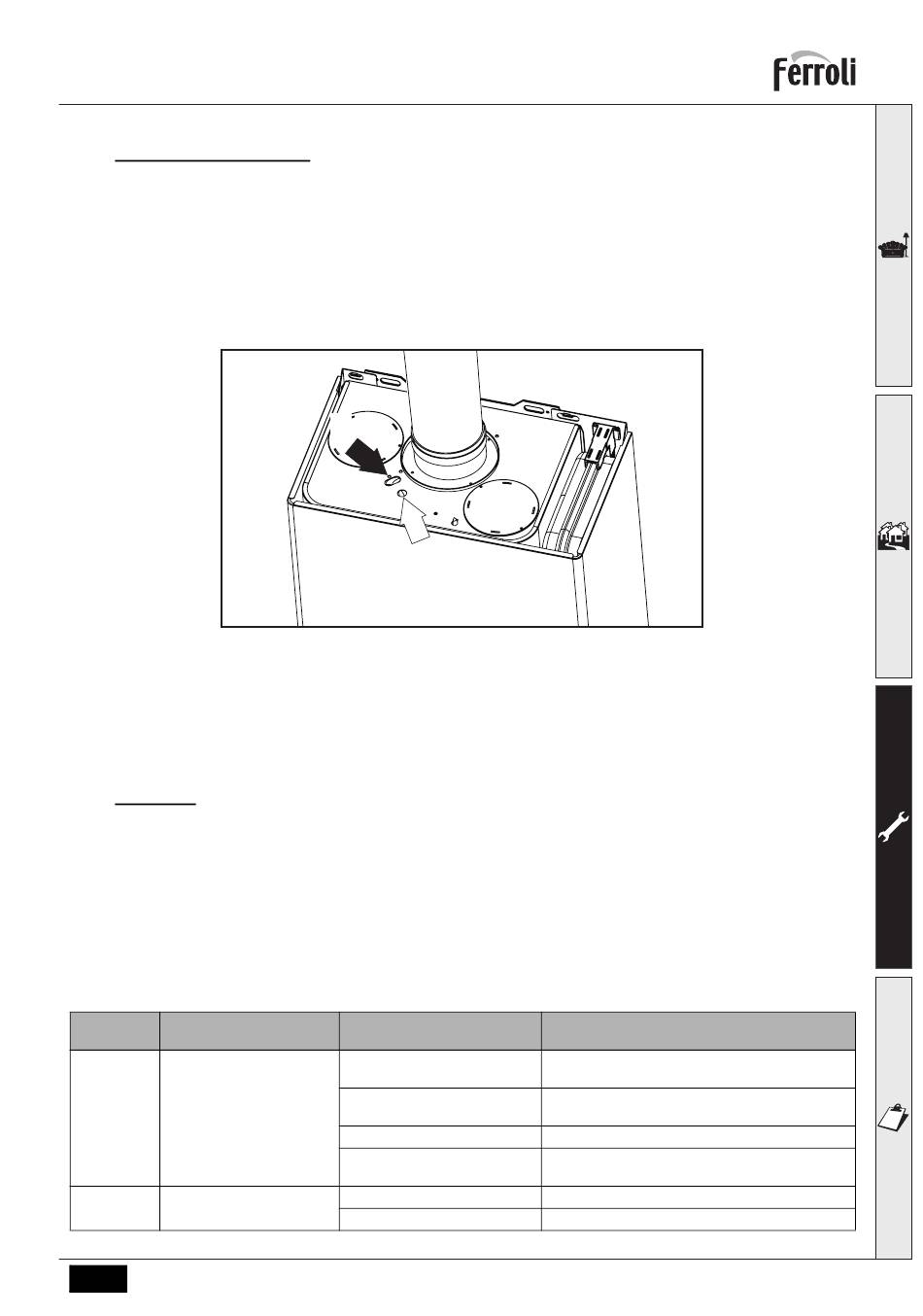

fig. 25 - Analyse des fumées
Cause possible
Absence de gaz
Anomalie électrode de détec-
tion/allumage
Soupape de gaz défectueuse
Puissance d'allumage trop
basse
Anomalie électrode
Anomalie carte
Solution
Contrôler que le débit de gaz à la chaudière soit nor-
mal et que les tuyaux soient purgés d'air
Contrôler le câblage de l'électrode, sa position et
l'absence de tartre
Vérifier et remplacer la soupape de gaz
Régler la puissance d'allumage
Vérifier le câblage de l'électrode d'ionisation
Vérifier la carte
23
