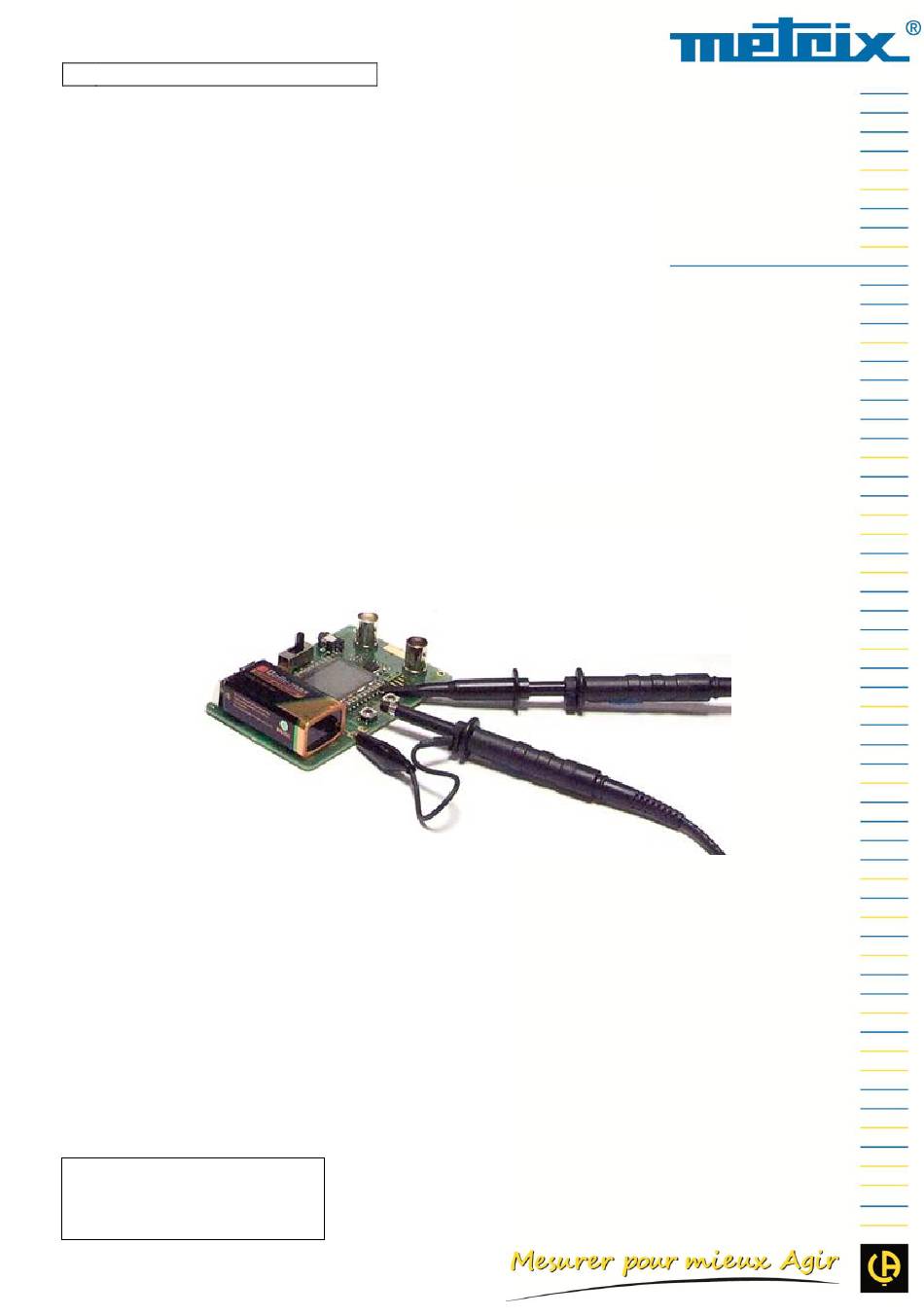

- Page 1 FR - Guide d’utilisation HX0074 Kit DEMO pour Oscilloscopes METRIX OSCILLOSCOPES NUMERIQUES...
- Page 2 Le HX0074 est un accessoire constitué d’un circuit générateur de 15 signaux variés et représentatifs. Il est associé à un guide décrivant la nature des signaux. L’oscilloscope METRIX réalise le test et les réglages adéquats, pour obtenir une visualisation correcte.
- Page 3 Revenez à l’affichage initial « normal » et sélectionnez le « mode XY » avec CH1 en X et CH4 en Y, ou CHA en X et CHB en Y. Il y a une succession de quatre formes géométriques. Trèfle Spirale Coeur Rosace Kit Démo pour Oscilloscopes METRIX...
- Page 4 Repassez en « mode X(t) », afin de montrer l’utilisation des mesures automatiques ( Ex : Tm carré) et des mesures de phase (manuelle, automatique). Mesure de temps de montée Mesure manuelle de phase Mesure automatique de phase Kit Démo pour Oscilloscopes METRIX...
- Page 5 On met clairement en évidence que le nombre d’impulsions dans le train reste identique (10), mais que l’intervalle entre les trains varie. Appuyez à nouveau sur la touche afin de supprimer la référence. Kit Démo pour Oscilloscopes METRIX...
- Page 6 A partir d’une base de temps de 200 µs/div., sélectionnez graphiquement le premier groupe de 3 impulsions et relâcher afin d’obtenir le résultat. Double-cliquez sur l’écran, puis sélectionnez « Loupe inactive » pour visualiser toute la courbe. Kit Démo pour Oscilloscopes METRIX...
- Page 7 Réglez successivement cette valeur de manière à déclencher sur les différentes durées existantes (32, 64, 96, 128, 160, 192 µs…) en choisissant parmis les opérateurs « < », « = » ou « > ». Kit Démo pour Oscilloscopes METRIX...
- Page 8 (voir test n° 3, dernière partie). Dans le panneau des « Mesures Automatiques », une case à cocher permet d’afficher l’écart entre l’acquisition en cours et la référence mémorisée ( Ex : dVpp = écart de la valeur Vpp). Kit Démo pour Oscilloscopes METRIX...
- Page 9 être optimisée par rapport à la mesure envisagée. Un Zoom n’apporte rien de plus, 5 Mé/s = résolution 200 ns………. 200 Mé/s = résolution 5 ns car la mesure est déjà réalisée sur toute la mémoire et non l’écran. Kit Démo pour Oscilloscopes METRIX...
- Page 10 Le moyennage n’est efficace que si la trace est stable à l’écran. L’utilisation du moyennage (menu Horizontal) permet d’éliminer le bruit aléatoire de la visualisation (pas du signal qui sert au déclenchement), et de réaliser des mesures de très faible niveau après un zoom vertical. Kit Démo pour Oscilloscopes METRIX...
- Page 11 L’exemple ci-dessous présente des impulsions de durée < 10 ns avec un temps de montée < 4 ns. avec charge 50 (plus fidèle) Echantillonnage ETS 40 ou 100 Gs/s sur entrée oscilloscope 1 M Kit Démo pour Oscilloscopes METRIX...
- Page 12 Selon la vitesse d’échantillonnage utilisée par l’instrument, l’utilisation du mode « Min-Max » peut s’avérer indispensable pour obtenir une représentation correcte du signal. sans « Min-Max » avec « Min-Max » Kit Démo pour Oscilloscopes METRIX...
- Page 13 Repassez en mode d’affichage « Oscilloscope » dans le menu Affichage. Le défaut n’est pas visible et ne se manifeste éventuellement que par des instabilités intermittentes de fronts. Mode SPO : observation de l’évènement rare Mode Oscilloscope : pas de défaut visible Kit Démo pour Oscilloscopes METRIX...
- Page 14 Grâce à l’option « Capture en fichiers » du menu Déclenchement, on va pouvoir détecter et capturer toute une succession de défauts, l’appareil réalisant automatiquement le stockage de ceux-ci en mémoire (jusqu’à 510 défauts) ; dans le test n° 13, on voit comment les trier et les visualiser pour analyse. Kit Démo pour Oscilloscopes METRIX...
- Page 15 A noter qu’un signal sonore est émis lors de la capture d’un défaut. c) Les mesures sont réalisables à partir des curseurs manuels, mais il est également possible de visualiser simultanément les 19 mesures automatiques réalisées sur la voie désirée. Kit Démo pour Oscilloscopes METRIX...
- Page 16 79 dB pour SCOPIX et sa conversion 12 bits). Contrairement à l’analyse d’harmoniques, la FFT ne se limite pas aux rangs harmoniques du fondamental, mais présente l’ensemble du contenu spectral du signal, sur l’étendue complète de la bande-passante de l’oscilloscope. Kit Démo pour Oscilloscopes METRIX...
- Page 17 Sinus d’amplitude 0,6 V (18 %) ; fréquence 250 Hz (rang 5) ; déphasage : PI/2 (90°) Attention ! Pour que les mesures de déphasage indiquées soient correctes, le couplage de la voie doit impérativement être réglé en « DC ». Kit Démo pour Oscilloscopes METRIX...
- Page 18 Impédance d’entrée (1M, 50) ....9 b) Impulsions (déclenchement sur train) ... 3 a) Impulsions (déclenchement sur largeur) ..5 c), 10 a) 6, 11 Impulsions (mesure de largeur) ....3 b), 5 c) 4, 6 Kit Démo pour Oscilloscopes METRIX...
- Page 19 Vpp (Mesure automatique) ......7 a) X(t) (mode d’affichage) ........XY (mode d’affichage) ........1 c), 2 b) 2, 3 Zoom graphique (Winzoom) ......4 c), 7 c) 5, 8 Zoom vertical ..........8 c) Kit Démo pour Oscilloscopes METRIX...
