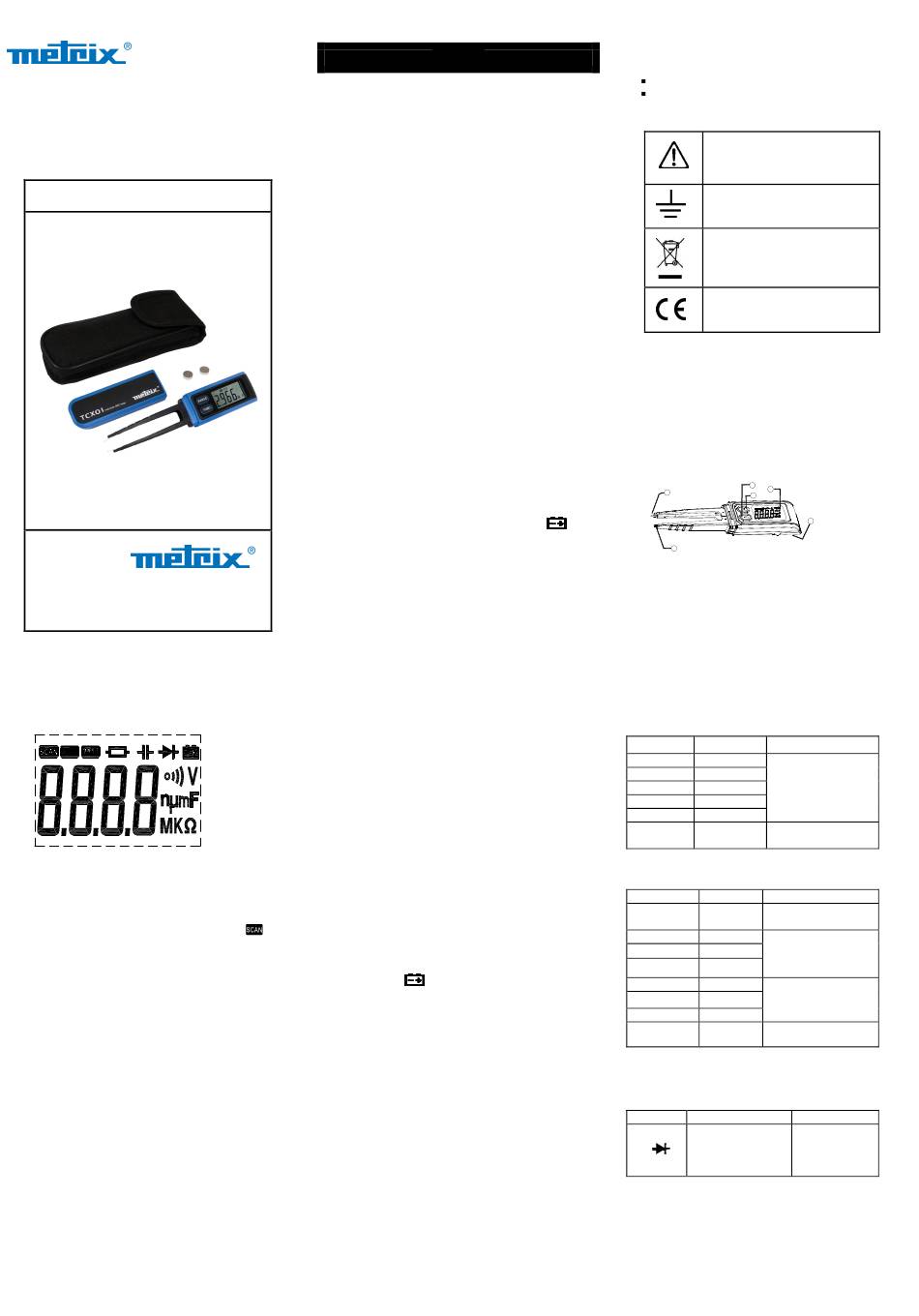

2.2 Afficheur LCD
2.3 Touche FUNC. – Touche Fonction
Appuyez sur cette touche pendant plus d'une seconde pour
mettre en service le testeur, il passera alors en mode
recherche et reconnaissance automatique de fonction .
Appuyez successivement sur cette touche pendant moins
d'une seconde pour sélectionner une fonction de mesure
souhaitée.
Appuyez sur cette touche pendant plus de 2 secondes pour
mettre le testeur en mode veille.
2.4 Touche RANGE – Changer de
gamme
En mode automatique, appuyez sur cette touche pendant
moins d'une 1 seconde pour que le testeur passe en mode
manuel.
En mode manuel, appuyez sur cette touche pendant plus
d'une 1 seconde pour que le testeur passe en mode
automatique.
En mode manuel, appuyez sur cette touche pendant moins
d'une seconde pour changer de gamme de mesure.
2.5 Pointes de mesure
Pour les mesures de diodes ou de condensateurs polarisés, il
est nécessaire de respecter la polarité des pointes de touche :
• + : pointe positive (anode)
• - : pointe négative (cathode)
t s C M S
1. PRÉCAUTIONS D'EMPLOI
n t s C M S
n t s C M S
Le non-respect des consignes de sécurité peut entraîner un
risque de choc électrique, de feu, d'explosion, de destruction
de l'appareil et des installations.
Ces instructions de sécurité garantissent la sécurité des
e n t
e n t
e n t
personnes et le bon fonctionnement de l'appareil. Si le testeur
est utilisé d'une façon non spécifiée dans la présente notice, la
protection assurée par l'appareil peut être compromise ;
Cet appareil est conforme à la norme de sécurité EN 61010-1
(Ed 2 – 2001) pour une utilisation hors tension, à une altitude
inférieure à 2000 m et en intérieur, avec un degré de pollution
au plus égal à 2.
• N'utilisez pas l'appareil en atmosphère explosive ou en
présence de gaz ou fumées inflammables.
• N'utilisez l'appareil que sur des circuits hors tension. Ne
pas appliquer de tensions supérieures à 50 V crête entre
les entrées ou par rapport à la terre.
• N'utilisez pas l'appareil s'il semble endommagé, incomplet
ou mal fermé.
• Respectez les conditions environnementales d'utilisation.
• Ne modifiez pas l'appareil et ne remplacez pas des
composants par des équivalences. Les réparations ou
ajustages doivent être effectués par du personnel
compétent agréé.
• Le testeur doit préchauffer durant 30 secondes avant d'être
utilisé ;
• En
électriques intenses, l'affichage peut devenir instable ou
incorrect ;
* Remplacez les piles dès l'apparition du symbole
l'afficheur.
* Si le testeur n'est pas utilisé durant une longue période,
retirez les piles et stockez les séparément ;
3. CARACTÉRISTIQUES TECHNIQUES
3.1 Caractéristiques générales
• Conditions environnementales
Degré de pollution : 2
Altitude < 2 000 m
Température de fonctionnement :
0~40 ° C, (< 80 % HR, sans condensation)
Température de stockage :
-10~60 ° C, (< 70 % HR, sans pile)
• Coefficient de température :
0,1 × (incertitude spécifiée) / ° C (< 18 ° C ou > 28 ° C)
• Tension max. entre les bornes et par rapport à la terre :
50 VDC ou 36 V eff. en alternatif
• Fréquence de rafraîchissement d'affichage : 3 /sec.
• Affichage : 4 chiffres avec un affichage max. de 5 999
.
points.
• Indication de dépassement de gamme : « OL » s'affiche
• Indication de piles usagées :
L'indication «
et doivent être remplacées.
• Arrêt automatique
Si, pendant 10 minutes, aucune action n'est effectuée sur
l'une des touches, le testeur s'éteindra automatiquement
pour économiser les piles.
• Alimentation : 2 piles de 1,5 V (bouton AG13)
• Dimensions : 181 (L) × 35 (l) × 20 (H) mm
• Masse : environ 65 g (piles incluses).
3.2 Caractéristiques des mesures
Incertitude : ± (% de la lecture + nombre de points) de 18 ° C à
28 ° C (64 ° F à 82 ° F) avec une humidité relative in férieure à
80 %.
NB : le nombre de points correspond à la valeur du plus petit
(ou dernier) chiffre significatif.
Français
présence d'équipement émettant des
» s'affiche lorsque les piles sont usées
Vous venez d'acquérir un testeur TCX01 et nous vous
remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
Lisez attentivement cette notice de fonctionnement ;
Respectez les précautions d'emploi.
Signification des symboles utilisés :
Risque de danger. L'opérateur s'engage
à consulter la présente notice à chaque
fois que ce symbole de danger est
rencontré.
Terre
Indique que l'appareil fait l'objet d'une
collecte sélective conformément à la
directive 2002/96/EC.
Le marquage CE indique la conformité
aux directives européennes.
2. DESCRIPTION
Le testeur TCX01 permet la mesure automatique de
résistance, condensateur ainsi que les tests de jonction et de
continuité sur des composants ou circuits hors tension.
La disposition des pointes de touche en forme de pince est
particulièrement adaptée aux composants montés en surface
(CMS).
champs 2.1 Présentation de l'appareil
1
sur
2
1. Pointe de mesure / cathode (-)
2. Pointe de mesure / anode (+)
3. Touche « RANGE »
4. Touche « FUNC. »
5. Afficheur LCD
6. Trappe de la pile
3.2.1 Résistance
Résolution
Gamme
600 Ω 0,1 Ω
1 Ω
6 kΩ
10 Ω
60 kΩ
100 Ω
600 kΩ
6 MΩ 1 kΩ
60 MΩ 10 kΩ
3.2.2 Capacité
Gamme Résolution
6 nF 1 pF
60 nF 10 pF
600 nF 100 pF
6 µF 1 nF
60 µF 10 nF
600 µF 100 nF
6 mF 1 µF
60 mF 10 µF
Court-circuitez les deux bornes du condensateur avant toute
mesure.
3.2.3 Test de diode
Gamme Description
Affichage de la
tension développée
aux bornes de la
3
5
4
6
Incertitude
± (1,2 % de la lecture
+ 2 points)
± (2 % de la lecture +
2 points)
Incertitude
± 5,0 % de la lecture
+ 5 points
± 3,0 % de la lecture
+ 3 points
± 5,0 % de la lecture
+ 5 points)
non spécifiée
Condition de test
Intensité max :
environ 1 mA
Tension max :
diode environ 2,8 V
