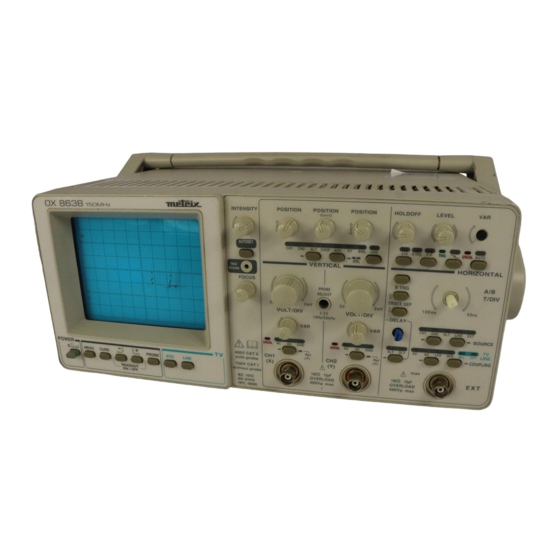

Metrix OX 863B Notice De Fonctionnement

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
OX 863B
OSCILLOSCOPE
PORTABLE 150 MHz
Notice de fonctionnement
Copyright ©
906120665 - Ed. 1 - 09/00

Publicité

Table des Matières
loading

Manuels Connexes pour Metrix OX 863B

Sommaire des Matières pour Metrix OX 863B

  • Page 1 OX 863B OSCILLOSCOPE PORTABLE 150 MHz Notice de fonctionnement Copyright © 906120665 - Ed. 1 - 09/00...

  • Page 2: Table Des Matières

    TABLE DES MATIERES INSTRUCTIONS GENERALES ......................3 1.1. Précautions et mesures de sécurité.................... 3 1.1.1. Avant utilisation........................3 1.1.2. Pendant l’utilisation........................3 1.1.3. Symboles ..........................4 1.1.4. Consignes..........................4 1.2. Garantie ............................4 1.3. Maintenance et vérification métrologique ................... 4 1.4.

  • Page 3: Instructions Generales

    INSTRUCTIONS GENERALES Vous venez d'acquérir un oscilloscope portable 150 MHz et nous vous remercions de votre confiance. Cet appareil est conforme à la norme de sécurité NF EN 61010-1, 1993 + A2, 1995, isolation simple, relative aux instruments de mesures électroniques. Pour en obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

  • Page 4: Symboles

    1.1.3. Symboles ATTENTION : Référez-vous à la notice. Une utilisation incorrecte peut endommager l'appareil et mettre en jeu la sécurité de l’utilisateur. DANGER : Haute tension, risque de choc électrique Borne de masse châssis 1.1.4. Consignes - Avant toute ouverture de l’appareil, déconnectez-le impérativement de l’alimen- tation réseau et des circuits de mesure et assurez-vous de ne pas être chargé...

  • Page 5: Description De L'appareil

    DESCRIPTION DE L’APPAREIL L’oscilloscope portable 150 MHz est un appareil à deux voies. Sa technologie a été étudiée pour satisfaire les utilisateurs les plus exigeants. Performances - 2 voies à 150 MHz - Dynamique d’entrée : 2 mV à 5 V/div. - Déclenchement jusqu’à...
  • Page 6 " 400V CAT II with probe 150V CAT I without probe O V E R L O A D O V E R L O A D figure 1 Oscilloscope portable 150 MHz...

  • Page 7: Mise En Service

    MISE EN SERVICE Attention ! Respecter les consignes de sécurité énoncées au chapitre 1. - Positionner les commandes comme indiqué dans le tableau ci-dessous : Potentiomètres Repères figure 1 Position INTENSITY butée droite POSITION (5) (7) (9) mi-course HOLDOFF (11) butée gauche LEVEL (14)
  • Page 8 " 400V CAT II with supplied probe 150V CAT I without probe O V E R L O AD figure 2 Oscilloscope portable 150 MHz...

  • Page 9: Voies Verticales

    4.2. Voies Verticales (5 - 9) Position - Cadrage vertical des traces. Position - Cadrage horizontal des traces. Cette commande agit simultanément sur CH1 et CH2. (32 - 37) VOLT/DIV - Sensibilité verticale : 11 positions (2 mV à 5 V/div.). - Calibre actif affiché...
  • Page 10 OVERLOAD figure 3 Oscilloscope portable 150 MHz...

  • Page 11: Modes D'affichage

    4.3. Modes d’affichage (6 - 8) CH1 - CH2 - ALT - CHOP - ADD - XY - BWL Sélections par appui sur la touche $ (8) ou % (6) : Affichage de la voie CH1 seule. Affichage de la voie CH2 seule. Affichage des voies CH1 et CH2 en mode alterné.
  • Page 12 OVERLOAD figure 4 Oscilloscope portable 150 MHz...

  • Page 13: Base De Temps

    4.4. Base de temps (18) T/DIV A/B - Coefficient de balayage : 20 positions (50 ns à 100 ms/div.) pour la 1ère base de temps A 20 positions (50 ns à 100 ms/div.) pour la 2ème base de temps B Affichage de la valeur BdT sur l'écran (16) VAR - Réglage continu du coefficient de balayage de la base de temps A.
  • Page 14 O VERL O AD figure 5 Oscilloscope portable 150 MHz...
  • Page 15 (23) EXT - Entrée du signal de synchronisation extérieure par prise BNC. (voir Caractéristiques Techniques, § 7.). (15) Pente du déclenchement. Voyant allumé déclenchement sur pente descendante. Voyant éteint déclenchement sur pente ascendante. Symbole affiché sur l'écran (voir § 5.2.). (13) P - P - Déclenchement crête-à-crête.
  • Page 16 O V E R L O AD figure 6 Oscilloscope portable 150 MHz...

  • Page 17: Retard Au Déclenchement (Delay) - Base De Temps B

    4.6. Retard au déclenchement (DELAY) - Base de temps B Ce mode permet d’examiner de façon détaillée (à vitesse de balayage élevée) une portion de signal postérieure à l’événement de déclenchement choisi. La commande DELAY (25) permet un réglage continu du retard (au moins 10 div.). (24 - 25) DELAY - Sélection par appui sur touche ALT DLY (24) : - Mode normal ( éteints) :...
  • Page 18 " 400V CAT II with supplied probe 150V CAT I without probe OVERLOAD OVERLOAD 42 43 44 45 figure 7 figure 8 Oscilloscope portable 150 MHz...

  • Page 19: Mesure

    4.7. Mesure (42) MEAS - Choix de la mesure : • Amplitude • Période et fréquence • Déphasage Le choix se fait par appuis successifs sur la touche. (43) CURS - Sélection du curseur actif. Le choix se fait par appuis successifs sur la touche. Le déplacement du curseur actif se fait à...
  • Page 20 figure 9 Oscilloscope portable 150 MHz...

  • Page 21: Description Des Informations Affichées

    DESCRIPTION DES INFORMATIONS AFFICHEES 5.1. Utilisation des touches • tension (42) MEAS - Choix des mesures par curseur : • temps • phase Le choix se fait par appuis successifs sur la touche. En mode XY, le choix se fait uniquement entre curseurs horizontaux ou verticaux.
  • Page 22 figure 10 figure 11 Oscilloscope portable 150 MHz...

  • Page 23: Mesure De Tension

    5.2. Mesure de tension Description du cas de figure illustré ci-contre (figure 10) : Curseur de référence : R Le deuxième curseur est : • positionné au-dessus : l'écart est positif, • positionné au-dessous : l'écart est négatif. Curseur actif : X Le choix du curseur actif se fait par la touche (43) et son déplacement par les touches (44) et (45).
  • Page 24 figure 12 figure 13 Oscilloscope portable 150 MHz...

  • Page 25: Mesure De Phase

    5.4. Mesure de phase Description du cas de figure illustré ci-contre (figure 12) : Calibre de CH1 10 V/div. avec coefficient de sonde x 10. Calibre de CH2 10 V/div. avec coefficient de sonde x 10. Base de Temps 0,5 ms. Curseur de référence 1.
  • Page 26 figure 14 : mode XY figure 15 : mode Bicourbe Oscilloscope portable 150 MHz...

  • Page 27: Applications

    APPLICATIONS 6.1. Visualisation du signal de calibration et réglage de la sonde Raccorder la sortie PROBE (33) à l’entrée CH1 (34) en utilisant une sonde de mesure de rapport 1/1 ou 1/10. Sélectionner les fonctions suivantes : . sensibilité CH1 (37) : 0.1 V/div.

  • Page 28: Caractéristiques Techniques

    CARACTERISTIQUES TECHNIQUES Seules les valeurs affectées de tolérances ou de limites constituent des valeurs garanties (après une demi-heure de mise en température). Les valeurs sans tolérances, sont données à titre indicatif et les écarts de mesure doivent être considérées dans les conditions de température de référence (§...

  • Page 29: Déviation Horizontale (Base De Temps)

    7.2. Déviation horizontale (base de temps) CH1-CH2 Spécifications Remarques Coefficient de balayage Calibres 50 ns à 100 ms/div. ± 3 % 20 positions séquences 1-2-5 Coefficient variable Division du calibre ms/div. 1 à 2.5 Position calibrée : commande en (A seulement) (contraction horizontale du signal) butée gauche, voyant éteint Position non calibrée : voyant...

  • Page 30: Divers

    7.4. Divers Signal de calibration Forme rectangulaire Amplitude - 0.5 V ± 1% CAT I Fréquence 10 Hz à 50 kHz (selon bouton 18) Modulation Z Entrée BNC sur face arrière Sensibilité niveau TTL Résistance d’entrée 10 kΩ Fréquence maximum 20 MHz Tension maximum ±...

  • Page 31: Fournitures Et Options

    Compatibilité électromagnétique Emission : NF EN 50081-1, 1992 Immunité : NF EN 50082-1, 1997 Paramètres d'influence : déviation parasite < ± 2 div. sous l’effet d’un champ RF 80 MHz → 1 GHz ou ERTICAL d’une perturbation RF conduite 150 kHz → 80 MHz déclenchement possible sous l’effet de transitoires rapides en salves ou de RIGGER décharges électrostatiques...
  • Page 32 figure 16 Câble complet : 25 broches (Protocole RTS) Côté oscilloscope Côté PC RTS 4 CTS 5 DSR 6 DCD 8 DTR 20 20 DTR 25 broches femelles 25 broches femelles figure 17 Câble complet : 25/9 broches (Protocole RTS) Côté...

  • Page 33: Programmation

    PROGRAMMATION 9.1. Description générale Cette liaison série, de type RS232 (repère 49), établit la communication entre l'oscilloscope et un ordinateur de type PC ou compatible et permet : - la programmation à distance de l'oscilloscope - la lecture de la configuration de l'oscilloscope 9.2.

  • Page 34: Syntaxe Des Commandes

    9.4. Syntaxe des commandes 9.4.1. Configuration de l'oscilloscope Toutes les fonctions (excepté le réglage des potentiomètres et le commutateur de MARCHE/ARRET) de l'oscilloscope peuvent être programmées à distance à partir d'un ordinateur de type PC ou compatible. Quinze commandes programmables sont ainsi proposées. Chaque commande se compose de trois caractères : <fonction>...

  • Page 35: Lecture De L'état Des Potentiomètres De Décalibration

    Fonctions N° touche Mode XY Synchro line Base de temps Inhibée Expansion x 10 Inhibée Source de déclenchement 19/20 Inhibée Déclenchement automatique Inhibée Filtre de déclenchement 21/22 Inhibée Inhibée Mode Peak to Peak Inhibée Front de déclenchement Inhibée Retard au déclenchement Inhibée B-TRIG Inhibée...

  • Page 36: Logiciel De Programmation

    Réponse à la demande de configuration de l'affichage (<0x9E> <0x30> <0x04>) Fonctions <Fonction> <Paramètre> <Terminateur> Mode Remote (selon l'état de l'oscilloscope) Etat Read-out (selon l'état de l'oscilloscope) Probe CH1 (selon l'état de l'oscilloscope) Probe CH2 (selon l'état de l'oscilloscope) Mesure (selon l'état de l'oscilloscope) Position curseur 1 (selon l'état de l'oscilloscope)

  • Page 37: Tableaux Recapitulatifs

    TABLEAUX RECAPITULATIFS 10.1. Commandes de configuration MODE VERTICAL Fonction Sélection <fonction> <paramètre> <terminateur> Mode d'affichage (vertical), touches 6-8 CHOP Sensibilité verticale CH1, commutateur 37 0.5 V 0.2 V 0.1 V 50 mV 20 mV 10 mV 5 mV 2 mV Sensibilité...

  • Page 38: Base De Temps

    BASE DE TEMPS Fonction Sélection <fonction> <paramètre> <terminateur> Vitesse de balayage (s/div.), commutateur 18 BDTA BDTB 100 ms/div. 50 ms/div. 20 ms/div. 10 ms/div. 5 ms/div. 2 ms/div. 1 ms/div. 0.5 ms/div. 0.2 ms/div. 0.1 ms/div. 50 µs/div. 20 µs/div. 10 µs/div.

  • Page 39: Affichage

    Attention (*) Choix du standard TV Lors du changement d’unité ou de centaine, ne pas tenter d’écrire une valeur intermédiaire inférieure à 525 ou supérieure à 1250. (**) Choix du numéro de ligne TV Lors du changement d’unité ou de centaine, ne pas tenter d’écrire une valeur intermédiaire supérieure au standard TV.

  • Page 40: Table Ascii

    10.3. Table ASCII B4 B3 B2 B1 Controle Chiffre majuscule Lettre majuscule Lettre minuscule " & < > Hexadécimal Décimal Oscilloscope portable 150 MHz...
