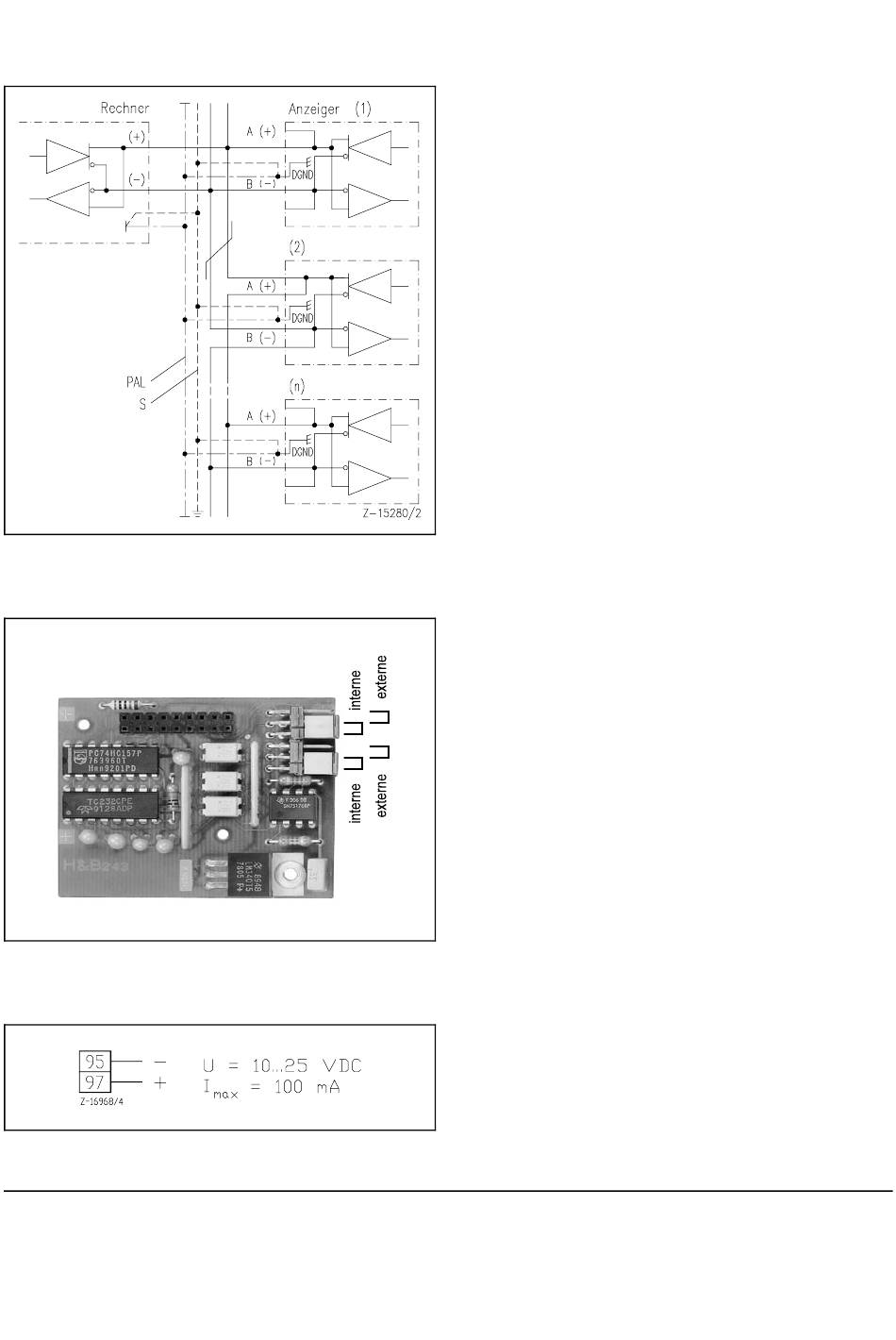

Interface RS-485 (à isolement galvanique) (au dos de l'appareil)
(voir fig. 5, 6, 7)
Fig. 5
Schéma de l'interface RS-485
PAL Conducteur d'équipotentialité
Z-15280/2
S
Conducteur de protection
Fig. 6
Position des ponts enfichables sur le module d'interface 7 à ali-
mentation interne ou externe en présence de l'interface RS-485
R-16964
à isolement galvanique
Fig. 7
Raccordement de l'alimentation pour l'interface RS-485 à isole-
ment galvanique à alimentation externe
Z-16968/4
Remarques
Les appareils sans l'option «Interface série RS-485» ne doivent
pas être raccordés au bus.
La tension en mode commun max. admissible de l'unité de me-
sure (circuit de mesure/conducteur de protection < 25 V) ne peut
être assurée qu'à isolement galvanique de l'interface (voir en
bas). Si l'isolement galvanique est utilisé, la commande externe
des valeurs limites L3 et L4 n'est pas possible.
1. Raccordement par bornes à vis pour fils jusqu'à 1,5 mm
Une permutation des connecteurs n'est pas possible.
2. Utiliser une ligne à deux conducteurs blindée comme câble
de bus.
3. Mise à la masse du blindage du câble sur l'appareil (bornes
85 et/ou 86(«DGND»)) et sur l'ordinateur.
4. Mise à terre à basse impédance du blindage du câble à un
point central (par exemple tableau de commande ou conduc-
teur de protection).
5. Les conducteurs de référence des appareils individuels sont
à raccorder à un conducteur d'équipotentialité suffisamment
dimmensionné.
Remarque
Les protocoles de transmission sont décrits dans un mode d'em-
ploi séparée.
Isolement galvanique
Si plusieurs appareils forment un réseau avec les interfaces il y
a lieu d'assurer un isolement galvanique des interfaces aux
appareils.
1. Enlever le module d'interface (voir la section «Transformation
/ Extension»).
2. Monter les ponts enfichables sur le module comme indiqué
sur la fig. 6.
3. Raccorder la tension continue externe libre de potentiel
10...25 V comme indiqué sur la fig. 7.
2
.
Installation 7
