Chaudière modulante à gaz à ventilation directe
Table des Matières

Publicité

!
MISE EN GARDE
(suite de la page précédente)
Ces éléments se trouvent dans les aérosols,
les détergents, les javellisants, les solvants
de nettoyage, les sels, les purificateurs d'air,
les peintures, les adhésifs et autres produits
domestiques.
Placer l'arrivée d'air de combustion aussi loin
que possible d'une piscine et de la station
de pompage d'une piscine. Toutes les canali-
sations d'air de combustion et d'évacuation
doivent être étanches à l'air et à l'eau. Les extré-
mités des canalisations d'air de combustion et
d'évacuation doivent aussi être exactement
comme illustré aux figures 1 et 2. Si on utilise
une extrémité d'évent concentrique, se référer
aux figures 3 à 5 pour la configuration requise.
Les conduits d'évacuation d'appareils à
évacuation par tirage naturel ne doivent être
raccordés à aucune portion de système à
tirage mécanique fonctionnant sous une
pression positive.
Les colles à solvant sont combustibles. Les
maintenir à l'abri de la chaleur, des étincelles
ou des flammes nues. Ne les utiliser que dans
des espaces bien aérés. Éviter d'en respirer
les vapeurs et éviter tout contact avec les yeux
et la peau.

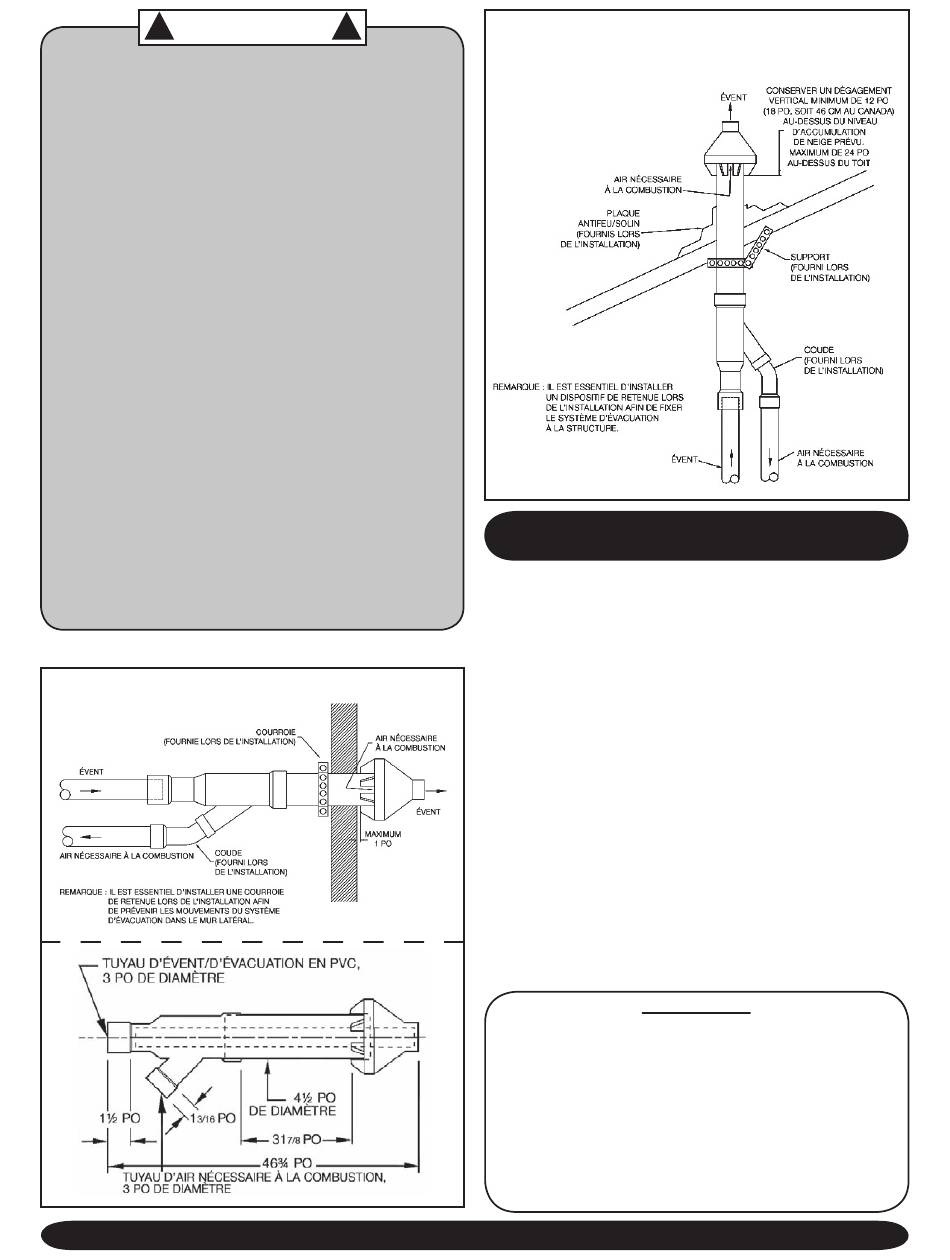

Figure 4 - Évent concentrique avec dimensions
!
D'ÉCOULEMENT DE LA CONDENSATION
Un mamelon de tuyau en PVC de 1,3 cm (1/2 po) avec
raccordements NPT est fourni à l'arrière de l'appareil,
pour l'installation du tuyau d'écoulement de la conden-
sation. Raccorder le té en PVC de 1,3 cm (½ po) qui
se trouve dans le sac de pièces de manière à ce qu'il
agisse comme un évent, tel qu'illustré. Relier le tuyau
de PVC de 1,3 cm (½ po) à partir de ce point soit vers
une canalisation d'écoulement, soit vers une pompe à
condensats externe (non fournie). Si le niveau de la canali-
sation d'écoulement est au-dessus du purgeur d'eau
de condensation, une pompe à condensats est nécessaire.
La pompe à condensats doit être conçue pour utilisation
avec résidus de combustion. La canalisation d'écou-
lement de la condensation doit être dirigée, avec une
pente descendante d'au moins 6 mm (¼ po) par pied, vers
un avaloir de sol et doit être acheminée dans l'espace
conditionné pour empêcher le gel de la condensation et
le blocage de la canalisation de drainage. S'il faut démarrer
l'appareil immédiatement après l'installation, amorcer
le clapet en emplissant d'eau jusqu'à ce que celle-si soit
visible au niveau de l'évent.
1.
2.
3.
8
Figure 5 - Installation de l'évent
concentrique sur le toit
EXIGENCES POUR LE TUYAU
REMARQUES :
Le purgeur d'eau de condensation fait partie intégrante
de la chaudière.
On peut utiliser un cadre de bois ou des blocs pour
soulever la chaudière et maintenir l'inclinaison de
la canalisation d'écoulement ou la maintenir au-dessus
du réservoir de la pompe à condensats externe.
Une prise de 115 volts ca est présente sur le panneau
de commande, pour fournir l'alimentation électrique à
la pompe externe de condensation (si nécessaire).
