DISPOSITIF D'ARRÊT EN CAS DE FAIBLE
NIVEAU D'EAU À RÉARMEMENT MANUEL
Cet appareil est muni d'un dispositif d'arrêt en cas de
faible niveau d'eau installé en usine qui doit être réarmé
manuellement si le niveau d'eau descend trop. Le dispositif
d'arrêt en cas de faible niveau d'eau capte la présence de
l'eau au moyen d'une sonde au sommet de la chaudière
qui envoie un signal au sol, à travers l'eau. Si le signal
n'est pas capté au sol, le dispositif d'arrêt en cas de faible
niveau d'eau entre en mode de mise en dérangement qui
désactive l'appareil. Si le dispositif d'arrêt en cas de faible
niveau d'eau est en mode normal, un indicateur rouge
est allumé sur le panneau de la chaudière. Lorsque le
niveau d'eau est trop faible, la lumière rouge s'éteint et il
faut appuyer sur les boutons de réarmement du dispositif
d'arrêt en cas de faible niveau d'eau et de la commande
sur le panneau d'affichage afin de réinitialiser le dispositif
d'arrêt.
INTERRUPTEUR DU DISPOSITIF
D'ARRÊT EN CAS DE FAIBLE NIVEAU
D'EAU NORMALEMENT FERMÉ
Cet interrupteur à ressort est normalement fermé. Il s'ouvre
lorsqu'une pression est appliquée, et se referme lorsque
la pression cesse. Ce dispositif sert au réarmement
manuel de l'interrupteur en cas de faible niveau d'eau.
Une fois déclenché, l'interrupteur en cas de faible niveau
d'eau demeure en mise en dérangement jusqu'à ce que
le niveau d'eau atteigne le capteur et qu'une pression soit
exercée sur l'interrupteur pour l'ouvrir, puis éliminée pour
le refermer, ce qui envoie un signal à l'interrupteur en cas
de faible niveau de revenir au mode de fonctionnement
normal. Il faut ensuite appuyer sur la commande de réini-
tialisation de la chaudière pour remettre la chaudière
en marche après un arrêt causé par un manque d'eau.
Le bouton de réinitialisation de l'interrupteur en cas
de faible niveau d'eau est situé sur le panneau d'affichage
de la chaudière.
COMMANDE DE LIMITE
SUPÉRIEURE AQUASTAT
L'aquastat est un dispositif de sécurité redondant qui
détermine la température maximum de la chaudière et
assure la protection de la chaudière et du système de
chauffage en empêchant un fonctionnement dans des
conditions non sécuritaires susceptibles d'endommager
la chaudière. L'aquastat est installé dans le puits de
commande 13 mm (½ po) NPT et dans une bague de 19
x 13 mm (¾ po x ½ po) sur le sommet de la section avant
de la chaudière, à la sortie de l'eau chaude. L'aquastat
est rattaché à la commande de la chaudière et est réglée
en usine pour une température d'eau de 93 °C (200 °F).
La température du réglage de la limite supérieure est
réglable sur place à n'importe quelle température entre
38 C (100 °F) et 93 °C (200 °F). Le point de consigne de
la limite supérieure ne doit pas dépasser 93 °C (200 °F).
Le réglage du point de consigne de chaque installation,
fait sur place, dépend des besoins du système de
chauffage. L'aquastat se réarme automatiquement lorsque
la température de l'eau de la chaudière diminue de dix
degrés sous le point de consigne de la limite supérieure.
REMARQUE : la température de fonctionnement de
la chaudière (courbe de température) est calculée et réglée
dans les paramètres de la commande de la chaudière.
THERMOCONTACT DE SÉCURITÉ DU BOÎTIER
En cas d'absence ou de perte d'eau dans la chaudière,
le thermocontact de sécurité du boîtier (point de consigne
à 110 °C (230 °F)) installé au sommet de la section en
aluminium de la chaudière, derrière la canalisation d'ali-
mentation, éteint la chaudière en coupant l'alimentation
électrique à la commande de la chaudière et provoque l'affi-
chage d'un code de défaillance sur le lecteur numérique.
Cette défaillance nécessite un réarmement manuel du
thermocontact de sécurité du boîtier pour redémarrer
la chaudière ainsi qu'une réinitialisation manuelle sur
le panneau d'interface de l'utilisateur. Vérifier que la
chaudière est correctement remplie d'eau avant de réarmer
ce thermocontact.
!
MISE EN GARDE
Ne jamais remplir avec de l'eau froide une chaudière
chaude et vide.

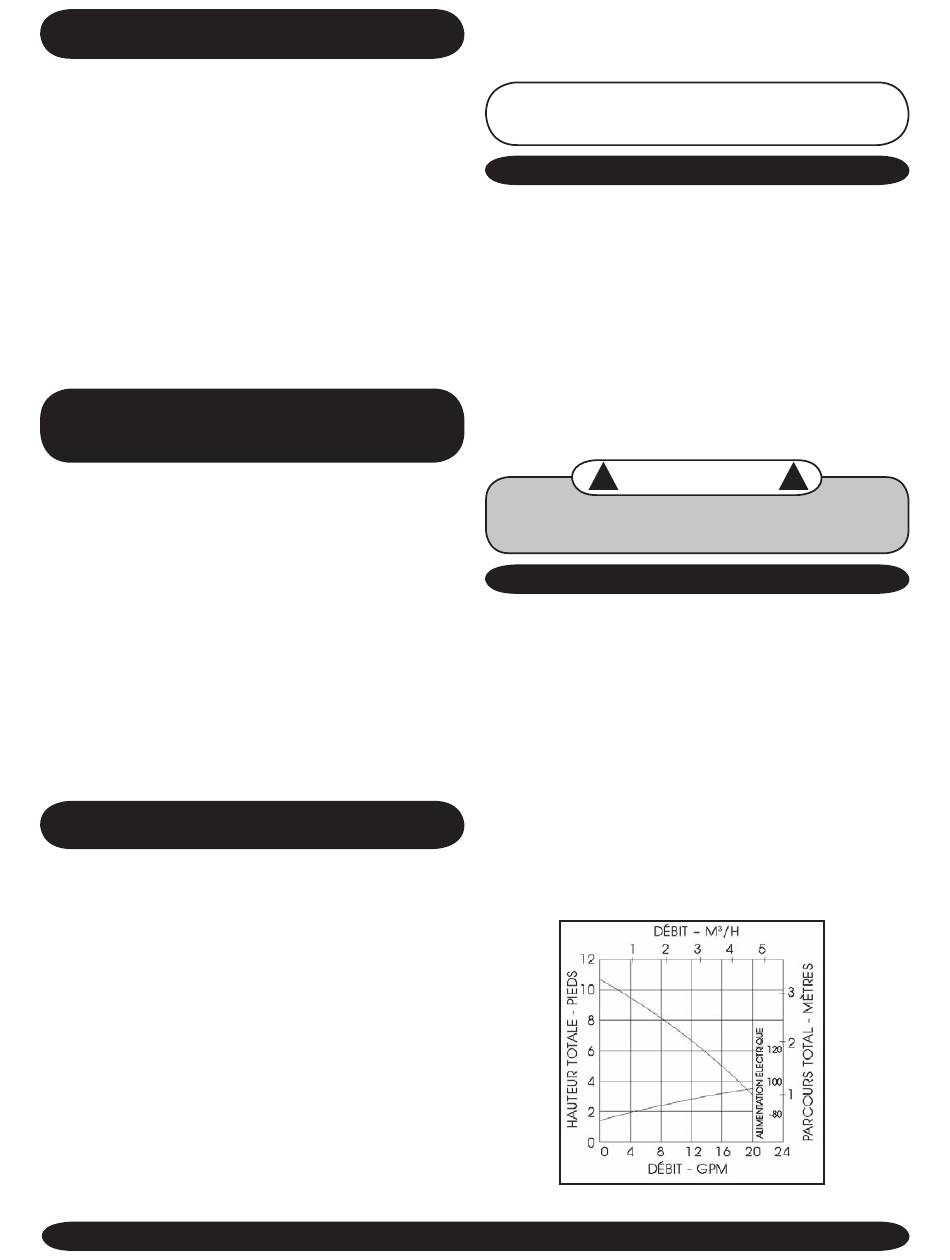

CIRCULATEUR

Chaque système à eau chaude forcée nécessite au moins
un circulateur. Le circulateur transmet l'énergie nécessaire
pour faire circuler l'eau dans les systèmes d'alimentation à
boucle fermée et les canalisations de retour, les appareils
de chauffage (radiateurs tuyaux à ailettes, etc.) et de retour
dans la chaudière pour être chauffée à nouveau. Afin de
fournir les quantités d'eau chaude nécessaires, le circu-
lateur doit être adéquatement dimensionné pour surmonter
les pertes de friction (généralement mesurées en pieds de
colonne d'eau, aussi appelées « pertes de hauteur d'élé-
vation ») des systèmes de canalisation d'alimentation et de
retour et de la chaudière. Le circulateur est fourni dans une
boîte dans l'enceinte de la chaudière. Le(s) circulateurs(s)
doivent toujours être situés en aval (« pompage vers l'exté-
rieur ») du vase d'expansion.
17
!
