Longueur Des Évents Et Conduites D'air De Combustion - Olsen OQ95M-200 Manuel D'installation

2. Les raccordements des canalisations d'air de combustion
et de ventilation doivent être conformes aux normes de
l'American National Standards Institute (ANSI) et de l'Ame-
rican Society for Testing and Materials (ASTM) D1784 (CPVC
de nomenclature 40), D1785 (PVC de nomenclature 40),
D2665 (tuyaux d'évacuation et ventilation en PVC), D2241
(PVC SDR-21 et SDR-26), D2661 (tuyaux d'évacuation et
ventilation en ABS) ou F628 (ABS de nomenclature 40). La
colle et l'apprêt à canalisations doivent être conformes aux
normes ASTM D2564 (PVC) ou D2235 (ABS).
Au Canada, construire toutes les canalisations d'air
de combustion et de ventilation pour cet appareil avec
du CPVC de nomenclature 40, du PVC de nomenclature
40, des tuyaux d'évacuation et ventilation en PVC ou en
ABS et la colle appropriée. Les canalisations SDR ne
sont PAS approuvées au Canada.
3. Les raccordements des canalisations d'air de
combustion et d'évacuation sur la chaudière sont de 5
cm (2 po) mais le diamètre des canalisation doit passer
à 7,6 cm (3 po). En raison de la possibilité que les tempé-
ratures de résidus de combustion dépassent 68,3 °C
(155 °F), la première longueur de 76 cm (30 po) de
tuyau d'évacuation est en CPVC alors que le reste du
tuyau peut être en PVC. Tout tuyau de remplacement du
premier tuyau de 76 cm (30 po) doit être en CPVC.
REMARQUE : La transition d'un tuyau d'évacuation
de 5 cm (2 po) à un tuyau de 7,6 cm (3 po) doit se faire
à la verticale. Les pièces de transition ne sont pas
comprises. (Voir les détails à la figure 8.)
LONGUEUR DES ÉVENTS ET CONDUITES
D'AIR DE COMBUSTION
La longueur du tuyau est calculée à partir de l'extrémité
du tuyau de CPVC de 5 cm (2 po) sortant de la chaudière.
L'extrémité de la canalisation d'approvisionnement en
air de combustion doit se trouver au même endroit que
le tuyau d'évacuation.
Réduire la longueur maximale de l'évent de 1,5 m (5 pi)
pour chaque coude de 90°.

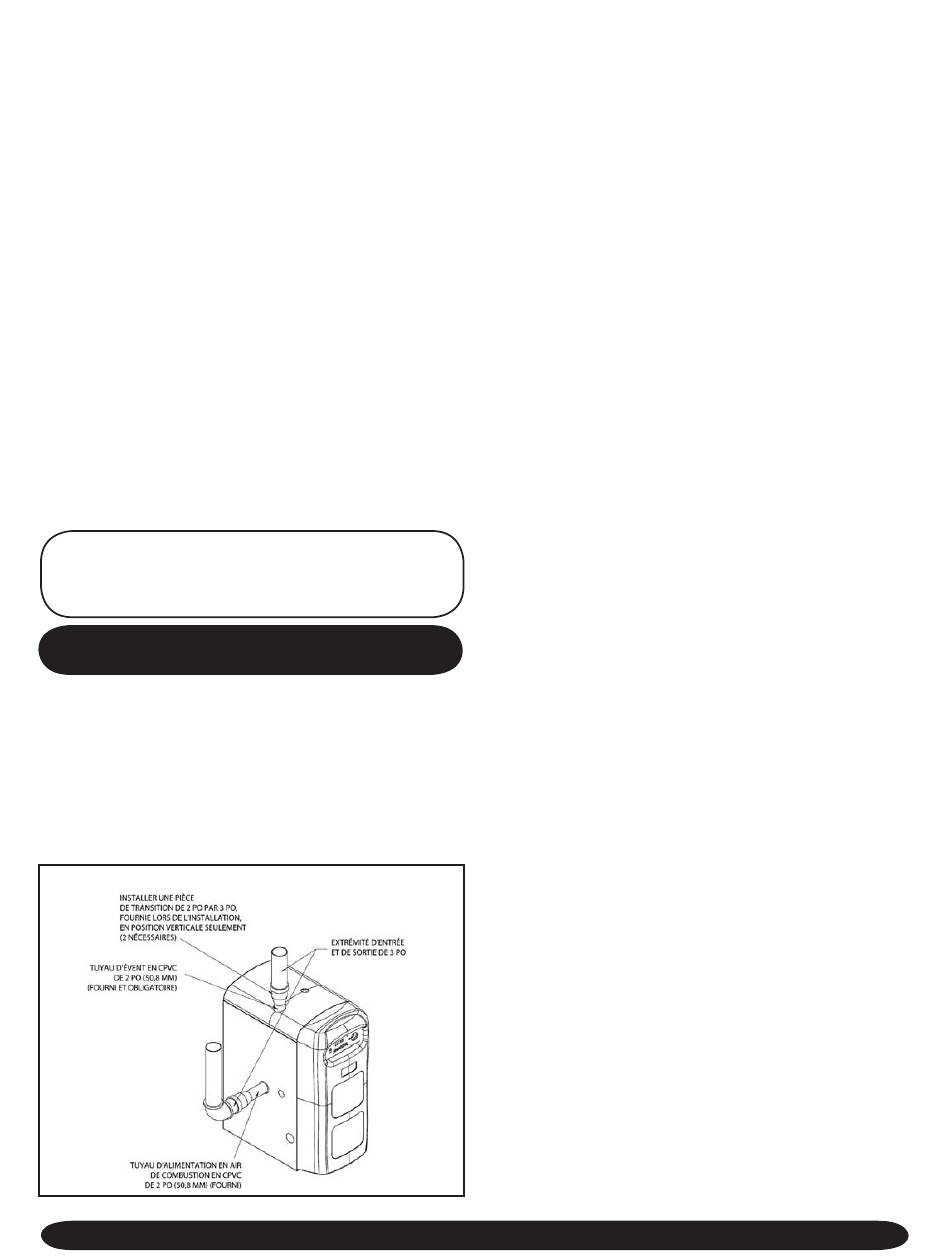

Figure 8 - Prises d'air de combustion et évents
1. La canalisation d'air de combustion doit être dirigée
vers la chaudière en une pente descendante d'au
moins 21 mm par mètre (¼ po par pied) de manière à
ce que toute l'humidité de la canalisation s'évacue dans
la chaudière. Les tuyaux doivent descendre continuel-
lement, sans affaissement ni points bas où l'humidité
peut s'accumuler et bloquer le débit des résidus de
combustion. Les canalisations d'air de combustion et
d'évacuation doivent être étanches à l'air et à l'eau.
2. Il faut tenir compte des points suivants au moment de
déterminer un emplacement approprié pour les extrémités
des canalisations d'air de combustion et d'évacuation :
• Respecter tous les dégagements requis.
• L'extrémité doit être située où les vapeurs de
l'évent n'endommageront pas les plantes, les ar-
brisseaux ni les appareils de climatisation.
• L'extrémité doit être située de manière à ne
pas être affectée par les tourbillons de vent, les
feuilles véhiculées par l'air, la neige ou les résidus
de combustion recyclés.
• L'extrémité doit être située où elle ne sera pas
susceptible d'être endommagée par des corps
étrangers tels que des cailloux, des balles, etc.
• L'extrémité doit être située où les vapeurs d'évent
ne sont pas importunes.
• Installer l'évent sur un mur protégé du vent hi-
vernal dominant. Situer l'évent ou le protéger de
manière à ce des personnes ou des animaux ne
puissent pas le toucher accidentellement.
• Installer l'extrémité de l'évent au-dessus de la
limite normale des neiges. Éviter les emplace-
ments où la neige peut poudrer et bloquer l'évent.
La glace ou la neige peuvent occasionner l'arrêt
de la chaudière si l'évent devient obstrué.
• Dans certaines conditions, les résidus de combus-
tion peuvent se condenser, former de l'humidité
et devenir corrosifs. Dans un tel cas, les étapes
suivantes doivent être suivies pour empêcher les
dommages matériels à l'évent causés par l'éva-
cuation de résidus de combustion.
3. L'extrémité du système d'évacuation doit être située à une
distance d'au moins 1 m (3 pi) au-dessus de toute entrée d'air
soufflé (excepté l'entrée d'air de combustion de la chaudière)
située à moins de 3 m (10 pi). L'extrémité du système d'éva-
cuation doit être situé à une distance d'au moins 30 cm (12
po) de toute ouverture de tout bâtiment. Le bas du tuyau
d'évent doit se trouver à une distance d'au moins 30 cm (12
po) du niveau du sol. L'extrémité du tuyau d'évent ne doit
pas être à une distance de moins de 2 m (7 pi) au-dessus
d'une passerelle publique adjacente. L'extrémité du tuyau
d'évent ne doit pas être à une distance de moins de 1 m (3
pi) du coin interne d'une structure en « L ». L'extrémité du
tuyau d'évent doit être maintenue à une distance d'au moins
1 m (3 pi) de toute végétation. L'extrémité du système d'éva-
cuation doit se situer à une distance horizontale d'au moins
12
