POWER WAVE
R450
COntrÔLEs du dEVant du BOÎtIEr
(Voir la Figure B.1)
1. LED de situation - (Voir la section de Dépannage pour
connaître les fonctions opérationnelles.)
2. LED thermique - Indique une panne thermique de la
machine.
3. LED de situation du DÉVIDOIR - LED bicolore indiquant des
erreurs du système. La Power Wave R450 est équipée de
deux indicateurs, l'un pour la source d'alimentation onduleur
et l'autre indiquant la situation du système de contrôle du
dévidoir. Un fonctionnement normal est indiqué par une
lumière verte fixe. Pour plus d'informations et une liste
détaillée, voir la section de Dépannage de ce document ou le
Manuel d'Entretien de cette machine. (Voir la section de
Dépannage pour connaître les fonctions opérationnelles).
NOTE: l'indicateur lumineux d'état de la Power Wave
clignote en vert, et parfois en rouge et vert, pendant une
minute au maximum lorsque la machine est allumée pour la
première fois. Ceci est normal car la machine réalise un
autotest à l'allumage.
4. Interrupteur de mise sous tension - Contrôle l'alimentation
de la Power Wave
®
R450.
5. SORTIE DE SOUDAGE NÉGATIVE
6. SORTIE DE SOUDAGE POSITIVE
7. Connecteur de détection de la tension - Permet d'avoir des
fils séparés de détection d'électrode et de travail à distance.
GOUPILLES DE DÉTECTION DE TENSION
Goupille
Fil
Fonction
3
21
Détection Tension du Travail
1
67E
Détection Tension de Électrode

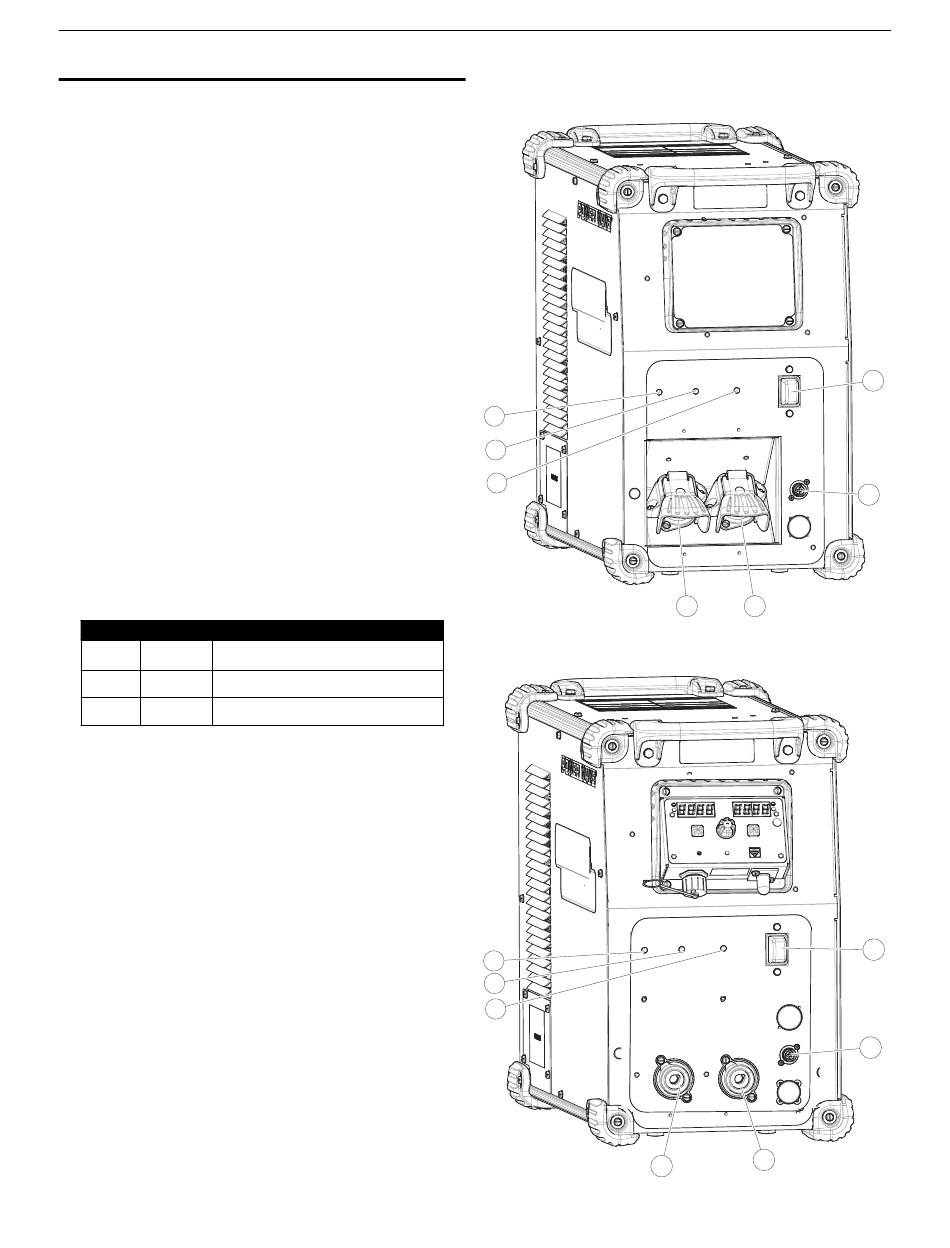

FIGURE B.1 pour K3451-1, K3451-2, K3456-1
®
R450
1
2
3
FIGURE B.1- pour K3455-1 et K3455-2
1
2
3
B-3
FONCTIONNEMENT
5
6
6
5
4
7
4
7
