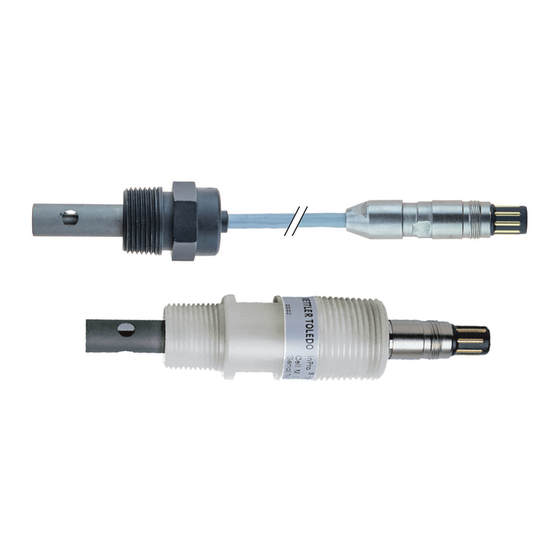

InPro 7000-VP Series
2-electrode conductivity sensors
2-Pol-Leitfähigkeits-Messzellen
Sondes de conductivité à 2 électrodes
Instruction manual
Bedienungsanleitung
Manuel d'utilisation
InPro 7000-VP Series
52 002 091

Publicité

Table des Matières
loading

Manuels Connexes pour Mettler Toledo InPro 7000-VP Série

Sommaire des Matières pour Mettler Toledo InPro 7000-VP Série

  • Page 1 InPro 7000-VP Series 2-electrode conductivity sensors 2-Pol-Leitfähigkeits-Messzellen Sondes de conductivité à 2 électrodes Instruction manual Bedienungsanleitung Manuel d’utilisation InPro 7000-VP Series 52 002 091...
  • Page 2 English Page 3 Deutsch Seite 21 Français Page 39...
  • Page 3 InPro 7000-VP Series InPro 7000-VP Series 2-electrode conductivity sensors Instruction manual Subject to technical changes without prior notice. © It is strictly forbidden to reprint this instruction manual or any parts thereof without the written permission of Mettler-Toledo AG, Process Analytics, Im Hackacker 15, 8902 Urdorf, Switzerland.

  • Page 4: Table Des Matières

    InPro 7000-VP Series Contents Product description Introduction Equipment and scope of delivery Technical data Safety Application compatibility Proper utilization Safety measures Use in Ex-zones Initial start-up Installation Electrical connections Maintenance and troubleshooting Conditions of warranty Maintenance Troubleshooting Removal from operation, storage, disposal Removal from operation Storage Disposal...

  • Page 5: Product Description

    CE, Quality, Material Certificate following EN 10204 (3.1B) for sensor with 316L SS electrodes, ATEX EU Guideline 94 / 9 / EWG. Markings The markings labeled on each sensor state the following information: METTLER TOLEDO CH-8902 Urdorf InPro700x-VP II 1/2 G Ex ia IIC T3/T4/T5/T6...

  • Page 6: Technical Data

    InPro 7000-VP Series specified for the individual product. Please check that the details given in the Certificate of Quality match the sensor label. For each sensor, the rele- vant cell constant has been determined individually in an ultrapure water system at 25 °C (77 °F) during the manufacturing process, and the value documented in the accompanying «Certificate of Quality».It is not neces- sary to re-calibrate the sensor before initial operation.

  • Page 7: Safety

    InPro 7000-VP Series Each InPro 7000-VP Series sensor is equipped with an integral tempera- ture probe Pt1000, IEC 751 Class A. The nominal cell constant is 0.1 cm . The exact value is printed on the sensor label. For each sensor, the cell constant and temperature constant have been mea- sured/established individually and the values documented in the accom- panying Quality Certificate.

  • Page 8: Proper Utilization

    InPro 7000-VP Series Proper utilization METTLER TOLEDO InPro 7000-VP Series sensors are intended solely for the precise measurement of conductivity in aqueous and some limited non- aqueous solutions in industrial applications. Any other use, or any operation over and above that intended by the manufacturer, are not recommended and can lead to harm or injury to material/equipment and persons.

  • Page 9: Use In Ex-Zones

    InPro 7000-VP Series fluid under pressure can cause damage to material/equipment or injury to persons. No modification whatsoever may be carried out on the sensors. Any unauthorized modification or manipulation of the sensors results in imme- diate expiration of the full scope of warranty granted by the manufacturer. Use in Ex-zones Note! For intended installation in an Ex-classified area, please observe the follo-...
  • Page 10 InPro 7000-VP Series employed in the Zones 0/1 or 0/2 or 1/2 as well as in Gas Groups IIA, IIB and IIC, areas in which there is potential risk of explosion of inflammable materials in the Temperature Classes T1 to T6. During installation and use of the equipment, the requirements of EN 60079- 14 are to be fully complied with.
  • Page 11 4. The metal body of the conductivity sensor or the safety weld-in sockets or the METTLER TOLEDO housing type InFit 76*-*** resp. InTrac 7**-*** must be electrically connected to the main potential equalization system of the plant (grounded).
  • Page 12 InPro 7000-VP Series Declaration of conformity InPro 7000-VP Series © 07 / 12 Mettler-Toledo AG, CH - 8606 Greifensee 52 002 091 Printed in USA...

  • Page 13: Initial Start-Up

    InPro 7000-VP Series Initial start-up Installation The sensors are to be mounted in such a way that the sample medium flows directly into the sensor through the orifice at the tip and re-emerges through the vent holes. Any other installation position of the sensors can create the risk of formation of airlocks, or of contamination through depo- sits of solid matter.

  • Page 14: Electrical Connections

    Electrical connections All of the InPro 7000-VP Series sensors can be connected to the associated transmitter using the appropriate multiwire cable from METTLER TOLEDO. Depending on which type of transmitter is employed, not all cable strands may have to be used.

  • Page 15: Wiring Diagram

    InPro 7000-VP Series Wiring diagram Transmitter Cond 7050 e Cond 7050 e Cond 7100 e Cond 7100 e/2(X)H Cond 7100 PA model panel mount wall mount (4-wire unit) (2-wire unit) Cond 7100 e FF wire color white/blue transparent not used not used white green...

  • Page 16: Maintenance And Troubleshooting

    METTLER TOLEDO supplier. Repair work will be carried out free of charge. Final decision on whether the defect is due to a manu-...

  • Page 17: Troubleshooting

    InPro 7000-VP Series Troubleshooting Error Possible cause Corrective action No signal on display Electrical connections Check all connections either missing or and associated cabling incorrectly in place. Sensor is not in contact Check installation with the sample medium for air pockets No temperature signal Temperature probe is Check all connections...

  • Page 18: Storage

    InPro 7000-VP Series Storage If the sensor is not use, it can be stored dry. However, it has to be recon- ditioned in the process fluid accordingly prior to renewed operation. This procedure may take several hours to complete. Disposal Disposal is to be carried out by the user in accordance with valid local regulations.
  • Page 19 InPro 7000-VP Series InPro 7001-VP 3.1B a = Length InPro 7001/120-VP 120 (4.73) InPro 7001/225-VP 225 (8.86) 10.41 .410 InPro 7002-TC-VP 3.1B InPro 7002-VAR-VP 3.1B R.25 [R6.35] a = Length InPro 7002/1.5" TC-VP 85.1 (3.35) InPro 7002/2" TC-VP 104.1 (4.10) 15.9 .625 InPro 7002-VAR-VP...

  • Page 20: Accessories

    InPro 7000-VP Series Accessories O-rings Sensor Standard O-ring Complementary O-rings Order No. InPro 7001/120-VP 3.1B Viton FDA 20 302 1000 InPro 7001/225-VP 3.1B (10.77 x 2.62) Silicon FDA (10.77 x 2.62) 20 301 1136 Kalrez (10.78 x 2.62) 20 304 1000 Kalrez FDA (10.78 x 2.62) 20 304 1034 EPDM FDA (10.77 x 2.62)
  • Page 21 InPro 7000-VP Series InPro 7000-VP Serie 2-Pol-Leitfähigkeits-Messzellen Bedienungsanleitung Technische Änderungen ohne vorherige Anzeige sind vorbehalten. © Der Nachdruck dieser Bedienungsanleitung, auch auszugsweise, ist verboten. Ohne schriftliche Bewilligung der Firma Mettler-Toledo GmbH, Process Analytics, Indu- strie Nord, CH - 8902 Urdorf, dürfen keine Teile davon in irgendeiner Form reproduziert oder unter Anwendung elektronischer Systeme, insbesondere in Form von Fotokopien, Magnetverfahren oder anderen Aufzeichnungsarten, verarbeitet, vervielfältigt oder verbreitet werden.
  • Page 22 InPro 7000-VP Series Inhaltsverzeichnis Produktebeschreibung Einleitung Ausstattung und Lieferumfang Technische Daten Sicherheit Anwendungskompatibilität Bestimmungsgemässe Verwendung Sicherheitsmassnahmen Einsatz im Ex-Bereich Inbetriebnahme Montage Elektrische Anschlüsse Wartung und Störungsbehebung Garantiebestimmungen Wartung Störungsbehebung Ausserbetriebsetzung, Lagerung, Entsorgung Ausserbetriebsetzung Lagerung Entsorgung Masszeichnungen Zubehör InPro 7000-VP Series ©...

  • Page 23: Produktebeschreibung

    CE, Qualität, Materialzertifikat nach EN 10204 (3.1B) für Messzellen mit Elektroden aus rostfreiem Stahl, ATEX EU Guideline 94 / 9 / EWG. Kennzeichnung Der Aufdruck auf jeder Messzelle enthält folgende Informationen: METTLER TOLEDO CH-8902 Urdorf InPro700x-VP II 1/2 G Ex ia IIC T3/T4/T5/T6...

  • Page 24: Technische Daten

    InPro 7000-VP Series nahme: InPro 7000-VP und InPro 7005-VP). Weitere Zertifikate können der Packung beiliegen. Überprüfen sie die Angaben des Zertifikates mit dem Auf- druck auf der Messzelle. Bei jeder Messzelle wird die Zellkonstante bei der Herstellung in einem Reinstwasserkreislauf bei 25 °C individuell bestimmt und im beigelegten «Certificate of Quality»...

  • Page 25: Sicherheit

    InPro 7000-VP Series Alle Messzellen der InPro 7000-VP Serie haben einen eingebauten Tempe- raturfühler Pt1000, IEC 751 Klasse A. Die nominelle Zellkonstante ist 0.1 cm . Der exakte Wert ist auf dem Etikett aufgedruckt. Bei jeder Messzelle wird die Zellkonstante und die Temperaturkonstante individuell ausgemessen und im beigelegten Qualitätszertifikat dokumen- tiert.

  • Page 26: Bestimmungsgemässe Verwendung

    InPro 7000-VP Series Bestimmungsgemässe Verwendung Die METTLER TOLEDO InPro 7000-VP Serie Messzellen sind für die präzi- se Leitfähigkeitsmessungen in wässrigen oder teilweise wässrigen Lösun- gen in industriellen Anwendungen bestimmt. Jede andere oder darüber hinausgehende Verwendung gilt als nicht be- stimmungsgemäss missbräuchlich und kann zur Gefährdung von Perso- nen oder zu Materialschäden führen.

  • Page 27: Einsatz Im Ex-Bereich

    InPro 7000-VP Series An der Messzelle dürfen keine Modifikationen vorgenommen werden. Durch nichtautorisierte Modifikationen erlischt jegliche Gewährleistung. Einsatz im Ex-Bereich Hinweis! Für die Installation im Ex-Bereich beachten Sie bitte die nachfolgenden Richt- linien: Ex-Klassifikation: II 1/2 G Ex ia IIB T3 / T4 / T5 / T6 (Für Sensoren aus Kunststoff) bzw.
  • Page 28 InPro 7000-VP Series Bei der Verwendung/Installation sind die Anforderungen nach EN 60079- 14 einzuhalten. Nenndaten LF-Messstromkreis und In Zündschutzart Eigensicherheit Ex ia IIC Temperaturmessstromkreis nur zum Anschluss an einen bescheinigten eigensicheren Stromkreis. ≤ 16 V Höchstwerte: ≤ 190 mA ≤ 200 mW Die wirksamen inneren Induktivitäten und Kapazitäten sind vernachlässigbar klein.
  • Page 29 3. Die Kapazität und Induktivität des Verbindungskabels ist bei der Ausle- gung zu berücksichtigen. 4. Der Metallkörper des Leitfähigkeitssensors bzw. der Sicherheits-Ein- schweissstutzen bzw. die Armaturen METTLER TOLEDO InFit 76*-*** oder InTrac 7**-*** müssen mit dem Potentialausgleichsystem der Anlage leitend verbunden sein.
  • Page 30 InPro 7000-VP Series Konformitätserklärung InPro 7000-VP Series © 07 / 12 Mettler-Toledo AG, CH - 8606 Greifensee 52 002 091 Printed in USA...

  • Page 31: Inbetriebnahme

    InPro 7000-VP Series Inbetriebnahme Montage Die Messzellen werden so installiert, dass das Medium direkt in die Mess- zellenöffnung strömt und durch die Entlüftungsöffnungen wieder austritt. Bei anderen Installationen besteht die Gefahr von Lufteinschlüssen oder der Ablagerung von festen Verunreinigungen. Flussrichtung Luft wird im Sensor eingeschlossen Entlüftungsöffnung Fluss-...

  • Page 32: Elektrische Anschlüsse

    InPro 7000-VP Series Elektrische Anschlüsse Alle Messzellen der InPro 7000-VP Serie lassen sich über ein Mehr- litzenkabel von METTLER TOLEDO an die entsprechenden Transmitter anschliessen. Je nach Transmitter werden nicht alle Litzen benötigt. Farben und Funktionen des Kabels (separat geliefert)

  • Page 33: Anschlussschema

    InPro 7000-VP Series Anschlussschema Transmitter Cond 7050 e Cond 7050 e Cond 7100 e Cond 7100 e/2(X)H Cond 7100 PA Modell Schalttafel- Wand- (4-Leiter- (2-Leiter- Cond 7100 e FF montage montage Gerät) Gerät) Litzenfarbe Weiss/Blau 15 Transparent unbeschaltet unbeschaltet C Weiss Grün Schwarz...

  • Page 34: Wartung Und Störungsbehebung

    InPro 7000-VP Series Wartung und Störungsbehebung Garantiebestimmungen METTLER TOLEDO garantiert, dass dieses Produkt frei ist von wesentlichen Abweichungen in der Material- und Verarbeitungsqualität. Die Garantiezeit beträgt ein Jahr vom Datum der Auslieferung an gerechnet. Wenn sich in- nerhalb der Garantiezeit eine Reparatur oder ein Ersatz als notwendig er- weist, welcher nicht auf Missbrauch oder falschen Einsatz zurückzuführen...

  • Page 35: Störungsbehebung

    InPro 7000-VP Series Störungsbehebung Störung Mögliche Ursache Behebung Kein Signal auf dem Elektrische Anschlüsse nicht Alle Anschlüsse und Anzeigegerät oder fehlerhaft angeschlossen Kabelverbindungen prüfen Messzelle ist nicht Installation auf Luft- mediumberührt einschlüsse überprüfen Kein Temperatursignal Temperatursensor ist nicht Alle Anschlüsse und angeschlossen Kabelverbindungen prüfen Gerät unterstützt Pt1000 RTD...

  • Page 36: Entsorgung

    InPro 7000-VP Series Entsorgung Die Entsorgung ist durch den Betreiber gemäss den lokal geltenden Vor- schriften zu vollziehen. Der Betreiber muss die Messzelle entweder einem konzessionierten priva- ten oder öffentlichen Sammelunternehmen übergeben oder selbst vor- schriftsmässig beseitigen. Die Verpackung enthält die Stoffe: –...
  • Page 37 InPro 7000-VP Series InPro 7001-VP 3.1B a = Länge InPro 7001/120-VP 120 (4.73) InPro 7001/225-VP 225 (8.86) 10.41 .410 InPro 7002-TC-VP 3.1B InPro 7002-VAR-VP 3.1B R.25 [R6.35] a = Länge InPro 7002/1.5" TC-VP 85.1 (3.35) InPro 7002/2" TC-VP 104.1 (4.10) 15.9 .625 InPro 7002-VAR-VP...

  • Page 38: Zubehör

    InPro 7000-VP Series Zubehör O-Ringe Sensor Standard O-Ring Zusätzliche O-Ringe Artikel-Nr. InPro 7001/120-VP 3.1B Viton FDA 20 302 1000 InPro 7001/225-VP 3.1B (10.77 x 2.62) Silicon FDA (10.77 x 2.62) 20 301 1136 Kalrez (10.78 x 2.62) 20 304 1000 Kalrez FDA (10.78 x 2.62) 20 304 1034 EPDM FDA (10.77 x 2.62)
  • Page 39 InPro 7000-VP Series Série InPro 7000-VP Sondes de conductivité à 2 électrodes Manuel d’utilisation Sous réserve de modifications techniques sans préavis. © La reproduction du manuel d’utilisation est interdite, y compris sous forme d’extraits. Sans l’autorisation écrite de la société Mettler-Toledo GmbH, Process Analytics, Industrie Nord, CH - 8902 Urdorf, aucune de ses parties ne devra être reproduite sous une forme quelconque, ou traité, copié...
  • Page 40 InPro 7000-VP Series Sommaire Description du produit Introduction Equipement et étendu de livraison Caractéristiques techniques Sécurité Compatibilité avec l’application Utilisation conforme à l’usage prévu Mesures de sécurité Utilisation dans les zones Ex Mise en service Montage Raccordements électriques Entretien et actions correctives suite aux dysfonctionnement Dispositions en matière de garantie Entretien Actions correctives suite aux dysfonctionnement...

  • Page 41: Description Du Produit

    CE, qualité, certificat matière EN 10204 (3.1B) pour sondes avec cellulles en acier inoxydable, ATEX EU Guideline 94 / 9 / EWG. Identification L’autocollant figurant sur chaque sonde de conductivité fournit les infor- mations suivantes: METTLER TOLEDO CH-8902 Urdorf InPro700x-VP II 1/2 G Ex ia IIC T3/T4/T5/T6 0499 Cell M: XXXXXX Temp.

  • Page 42: Emballage

    InPro 7000-VP Series tion, un certificat qualité individuel et un certificat matière selon EN 10204 3.1B (sauf: InPro 7000-VP et InPro 7005-VP). D’autre certificats peuvent être inclus si ils sont spécifiés dans les descriptions individuelles des produits. Pour chaque sonde de conductivité, la constante de cellule est déterminée individuellement dans un circuit d’eau ultrapure à...

  • Page 43: Sécurité

    InPro 7000-VP Series Toutes les sondes de conductivité de la Série InPro 7000-VP ont une sonde de température intégrée Pt1000, classe IEC 751 A. La constante de cellule nominale est 0,1 cm . La valeur exacte est indi- quée sur l’étiquette. Pour chaque sonde de conductivité, la constante de cellule et la constan- te de température sont mesurées individuellement et documentées dans le certificat joint (étalonnages avec traçabilité...

  • Page 44: Utilisation Conforme À L'usage Prévu

    InPro 7000-VP Series Utilisation conforme à l’usage prévu Les sondes de conductivité METTLER TOLEDO Série InPro 7000-VP sont conçues pour des mesures précises de la conductivité dans des solutions aqueuses dans des applications industrielles. Toute autre utilisation, ou toute utilisation hors spécifications, est consi- dérée comme une utilisation abusive, non conforme à...

  • Page 45: Utilisation Dans Les Zones Ex

    InPro 7000-VP Series vers l’extérieur peuvent provoquer des dommages matériels et des blessu- res corporelles. Il est interdit d’apporter des modifications aux sondes de conductivité. En cas de modifications non autorisées, la garantie constructeur est annulée. Utilisation dans les zones Ex Note! Pour une installation dans les zones Ex veuillez-vous référer aux indica- tions suivantes:...
  • Page 46 InPro 7000-VP Series et IIB, qui sont exposés à des risques d’explosion par des substances com- bustibles dans le domaine des classes de température T1 à T6. Lors de l’usage/installation, les dispositions selon EN 60079-14 sont à respecter. Caractéristiques nominales Circuit de mesure de la En mode de protection contre l’allumage à...
  • Page 47 4. Le corps en métal des capteurs de conductivité ou le manchon à soudre de sécurité ou le support METTLER TOLEDO InFit type 76*-*** resp. InTrac type 7**-*** doit être relié de manière conductrice avec le système d’equilibrage de potentiel.
  • Page 48 InPro 7000-VP Series Déclaration de conformité InPro 7000-VP Series © 07 / 12 Mettler-Toledo AG, CH - 8606 Greifensee 52 002 091 Printed in USA...

  • Page 49: Mise En Service

    InPro 7000-VP Series Mise en service Montage Les sondes de conductivité doivent être installées de telle façon que le liquide s’écoule directement dans l’ouverture de la sonde et s’en échappe par les orifices de purge d’air. En cas d’installation différente, il y a risque de for- mation de bulles d’air ou de dépôt d’impuretés solides.

  • Page 50: Raccordements Électriques

    InPro 7000-VP Series Raccordements électriques Toutes les sondes de conductivité de la Série InPro 7000-VP peuvent être raccordées par un câble VP de METTLER TOLEDO sur le transmetteur cor- respondant. En fonction du transmetteur, tous les fils ne sont pas néces- saires.

  • Page 51: Schéma De Raccordement

    InPro 7000-VP Series Schéma de raccordement Type Cond 7050 e Cond 7050 e Cond 7100 e Cond 7100 e/2(X)H Cond 7100 PA de trans- montage montage (4 fils) (2 fils) Cond 7100 e FF metteur encastrable mural Couleur de fils Blanc/bleu 15 Transp.

  • Page 52: Entretien Et Actions Correctives Suite Aux Dysfonctionnement

    à un défaut du produit ou à une utilisation non conforme de la sonde de conductivité par le client incombera au Service clients de METTLER TOLEDO. Après la fin de la période de garantie, les sondes de conductivité seront réparées à titre payant, sur la base d’un échange, ou directement remplacées.

  • Page 53: Actions Correctives Suite Aux Dysfonctionnement

    InPro 7000-VP Series Actions correctives suite aux dysfonctionnement Dysfonctionnement Cause possible Action corrective Aucun signal Les raccordements électriques Vérifier l’ensemble des de mesure ne sont pas effectués, ou sont câblages incorrects La sonde de conductivité n’est Vérifier l’absence de bulle pas en contact avec le liquide d’air Pas de signal...

  • Page 54: Conservation

    InPro 7000-VP Series Conservation Quand la sonde de conductivité n’est pas utilisée, elle peut être conservée à sec. Mais avant une nouvelle utilisation, elle doit être conditionnée en liquide prossesus en conséquence. Cette opération peut parfois durer plusieurs heures. Mise au rebut L’exploitant doit procéder à...
  • Page 55 InPro 7000-VP Series InPro 7001-VP 3.1B a = Longueur InPro 7001/120-VP 120 (4.73) InPro 7001/225-VP 225 (8.86) 10.41 .410 InPro 7002-TC-VP 3.1B InPro 7002-VAR-VP 3.1B R.25 [R6.35] a = Longueur InPro 7002/1.5" TC-VP 85.1 (3.35) InPro 7002/2" TC-VP 104.1 (4.10) 15.9 .625 InPro 7002-VAR-VP...

  • Page 56: Accessoires

    InPro 7000-VP Series Accessoires Joint toriques Sonde Joint torique Joints toriques No d’article standard supplémentaires InPro 7001/120-VP 3.1B Viton FDA 20 302 1000 InPro 7001/225-VP 3.1B (10.77x2.62) Silicone FDA (10.77x2.62) 20 301 1136 Kalrez (10.78x2.62) 20 304 1000 Kalrez FDA (10.78x2.62) 20 304 1034 EPDM FDA (10.77x2.62) 20 303 1206...
  • Page 57 InPro 7000-VP Series Notes: © 07 / 12 Mettler-Toledo AG, CH - 8606 Greifensee InPro 7000-VP Series Printed in USA 52 002 091...
  • Page 58 InPro 7000-VP Series Notes: InPro 7000-VP Series © 07 / 12 Mettler-Toledo AG, CH - 8606 Greifensee 52 002 091 Printed in USA...
  • Page 60 Mettler-Toledo Ind. e Com. Ltda., Alameda Araguaia, 451 - Alphaville, BR - 06455-000 Barueri / SP, Brazil Phone +55 11 4166 7444, Fax +55 11 4166 7401 Mettler-Toledo (Schweiz) GmbH, Im Langacher, Postfach, CH - 8606 Greifensee, Switzerland Phone +41 44 944 45 45, Fax +41 44 944 45 10 Mettler-Toledo GmbH, Prozeßanalytik, Ockerweg 3, D - 35396 Gießen, Germany Phone +49 641 507-333, Fax +49 641 507-397 Mettler-Toledo Analyse Industrielle S.A.S.,...
